一种采集管的制作方法

本技术涉及采集管，具体为一种采集管。

背景技术：

1、通过对人群进行核酸采集来检测是否内感染新冠病毒，核酸采集时需要将采集棉签放入采集管内，目前所用采集管的管体和管帽分开，采集时采集棉签不易折断，用力过大时棉签容易弹出采集管，造成资源浪费，且容易污染标本，增加采集风险，耗费采集时间，为解决上述问题，本申请中提出一种采集管。

技术实现思路

1、(一)实用新型目的

2、为解决背景技术中存在的技术问题，本实用新型提出一种采集管，通过改变采集管结构，使采集管管体与管帽在采集时不分开使用，管体顶部设有折断口，便于对采集棉签进行折断，规避采集时的风险，使用更加便捷。

3、(二)技术方案

4、为解决上述技术问题，本实用新型提供了一种采集管，包括管体，所述管体顶部螺纹连接有管帽，所述管帽顶部表面活动设有翻盖，所述管体腔壁顶部开设有折断口，所述折断口呈u形结构，所述管体内壁一体成型有固定座，所述固定座表面一体成型有内弧形限位座，所述内弧形限位座位于折断口的对称面，且内弧形限位座的开口角度朝下。

5、优选的，所述翻盖表面端部一体成型有用于翻盖开启的凸起，且凸起与翻盖一体式成型。

6、优选的，所述管体表面一体成型有外沿，所述管帽与管体螺纹相连后管帽下表面抵接在外沿上。

7、优选的，所述翻盖下表面一体成型有插接座，所述插接座由内圈和外圈组成。

8、优选的，所述插接座的内圈和外圈之间形成插接缝，所述翻盖闭合后管体顶部腔壁插接在插接缝内。

9、优选的，所述插接缝内设有密封圈。

10、优选的，所述管帽和翻盖表面开设有防滑槽。

11、本实用新型的上述技术方案具有如下有益的技术效果：

12、1、本实用新型，在使用时只需对翻盖进行开启即可将采集棉签插进管体内，使用更加的便捷。

13、2、本实用新型，管体顶部表面开设有折断口，管体内壁通过固定座连接有内弧形限位座，内弧形限位座开口朝下，将采集棉签一端插进内弧形限位座内，杆体固定在折断口内，通过下压杆体另一端，可利用杠杆原理实现对采集棉签头的快速折断，使用更加的省力。

技术特征：

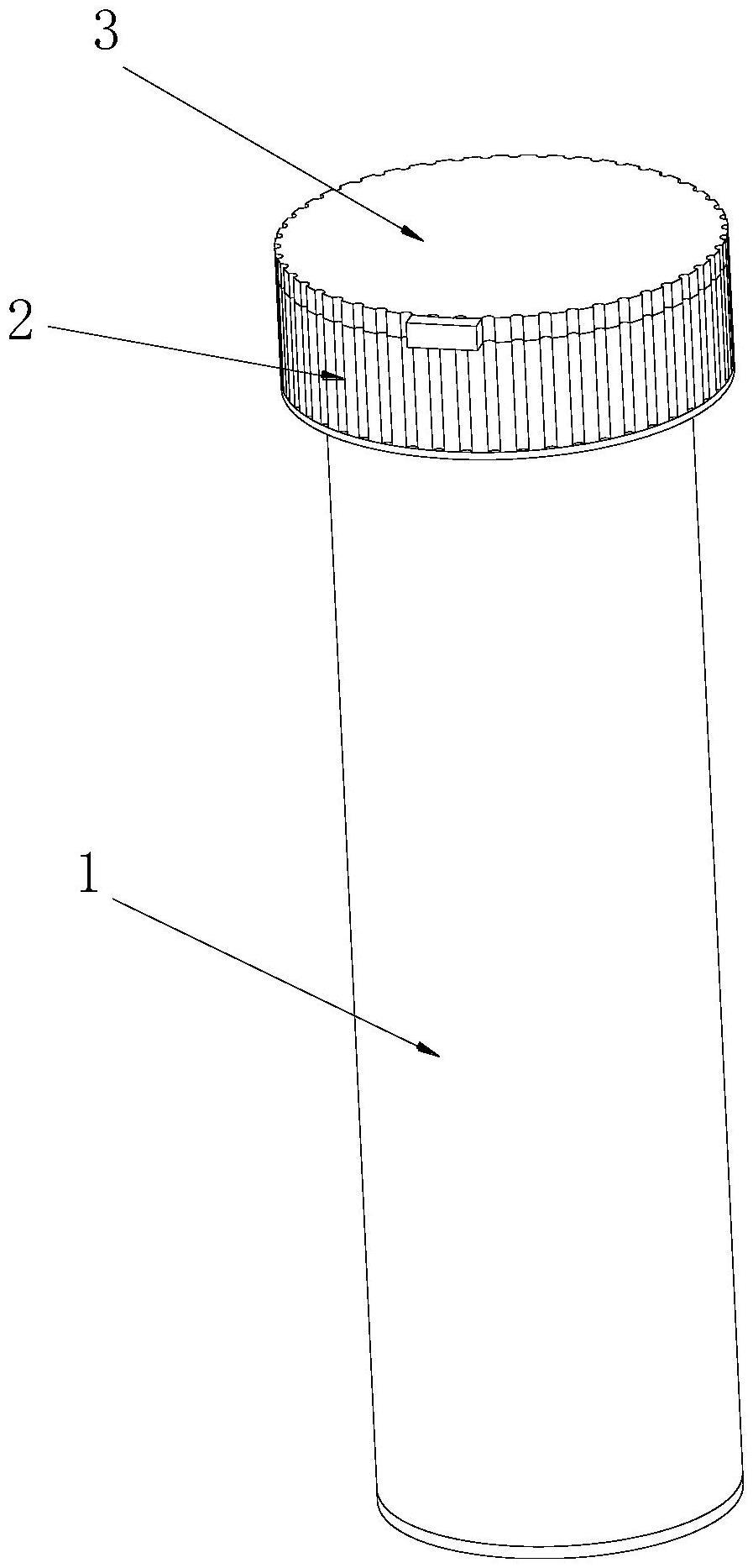

1.一种采集管，包括管体(1)，其特征在于，所述管体(1)顶部螺纹连接有管帽(2)，所述管帽(2)顶部表面活动设有翻盖(3)，所述管体(1)腔壁顶部开设有折断口(9)，所述折断口(9)呈u形结构，所述管体(1)内壁一体成型有固定座(10)，所述固定座(10)表面一体成型有内弧形限位座(11)，所述内弧形限位座(11)位于折断口(9)的对称面，且内弧形限位座(11)的开口角度朝下。

2.根据权利要求1所述的一种采集管，其特征在于，所述翻盖(3)表面端部一体成型有用于翻盖(3)开启的凸起(7)，且凸起(7)与翻盖(3)一体式成型。

3.根据权利要求1所述的一种采集管，其特征在于，所述管体(1)表面一体成型有外沿(8)，所述管帽(2)与管体(1)螺纹相连后管帽(2)下表面抵接在外沿(8)上。

4.根据权利要求1所述的一种采集管，其特征在于，所述翻盖(3)下表面一体成型有插接座(4)，所述插接座(4)由内圈和外圈组成。

5.根据权利要求4所述的一种采集管，其特征在于，所述插接座(4)的内圈和外圈之间形成插接缝(5)，所述翻盖(3)闭合后管体(1)顶部腔壁插接在插接缝(5)内。

6.根据权利要求5所述的一种采集管，其特征在于，所述插接缝(5)内设有密封圈(6)。

7.根据权利要求1所述的一种采集管，其特征在于，所述管帽(2)和翻盖(3)表面开设有防滑槽。

技术总结
本技术属于采集管技术领域，具体为一种采集管，包括管体，所述管体顶部螺纹连接有管帽，所述管帽顶部表面活动设有翻盖，所述管体腔壁顶部开设有折断口，所述折断口呈U形结构，所述管体内壁一体成型有固定座，所述固定座表面一体成型有内弧形限位座，所述内弧形限位座位于折断口的对称面，且内弧形限位座的开口角度朝下，所述翻盖表面端部一体成型有用于翻盖开启的凸起，且凸起与翻盖一体式成型，所述管体表面一体成型有外沿，所述管帽与管体螺纹相连后管帽下表面抵接在外沿上本新型通过改变采集管结构，使采集管管体与管帽在采集时不分开使用，管体顶部设有折断口，便于对采集棉签进行折断，规避采集时的风险，使用更加便捷。

技术研发人员：梁春杰
受保护的技术使用者：梁春杰
技术研发日：20221214
技术公布日：2024/1/12
