一种耳道嵌入式声遗传助听器的制作方法

本技术涉及医疗器械，尤其涉及一种耳道嵌入式声遗传助听器。

背景技术：

1、人工耳蜗通过植入耳蜗内的多通道电极直接刺激听神经元以达到帮助患者恢复听力的目的。当我们把电刺激转变为光刺激，就运用到了光遗传技术，通过在耳蜗听神经元上表达光敏蛋白，配合植入耳蜗内的多通道光电极给予光刺激同样可以达到恢复听力的目的。除了光敏蛋白之外，还存在机械敏感性蛋白，可被特定的强度和波段的超声波激活，具体参见文献：[1]王天歌声遗传技术的研究进展[j]化学与生物工程,2020,37(9):9-12；[2]洪非凡，李月舟超声遗传学技术中的机械敏感性离子通道[j]浙江大学学报(医学版),2019,48(1):34—38。超声波是一种在医学领域得到普遍认可的物理媒介，例如文献[1]公开的用于医学成像和诊断的低强度超声波以及用于击碎结石和肿瘤组织等的高强度超声波，超声波的能量和操纵的精确性已经在多个领域得到证实。机械敏感性蛋白可通过注射、微管递送或载药微球递送等方法在目标听神经元细胞上实现表达。

2、传统人工耳蜗电刺激精确度不够高，光刺激穿透性较低，且需在耳蜗内植入光遗传人工耳蜗。声遗传具有非侵入性、精准调控性、高安全性等优势，有望弥补现有技术的缺陷。

3、因此，有必要提供一种耳道嵌入式声遗传助听器，能够精准调控刺激信号和响应神经细胞，安全性高，且无需植入耳蜗内。

技术实现思路

1、本实用新型的目的是提供一种耳道嵌入式声遗传助听器，能够精准调控刺激信号和响应神经细胞，且安全性高，无需向耳蜗内侵入式植入器件。

2、为实现上述目的，本实用新型提供了一种耳道嵌入式声遗传助听器，包括助听器本体和封装在所述助听器本体的声音控制单元以及多个超声发射器，所有所述超声发射器与所述声音控制单元相连，所述声音控制单元用于采集外界声音并将其转换处理成电刺激信号，以控制所述超声发射器向外发射超声波。

3、优选地，还包括至少一个超声接收器，所述超声接收器与所述声音控制单元相连，用于对耳蜗内反射回来的超声信号进行采集，并且将所述超声信号向所述声音控制单元反馈。

4、优选地，所述声音控制单元包括声音接收器和处理器，所述声音接收器设置在所述助听器本体的端侧，所述声音接收器用于采集外界声音，所述声音接收器与所述处理器信号连接，所述处理器用于将声音信号转换为所述电刺激信号，所述处理器和所述超声发射器信号连接，所述超声接收器和所述处理器信号连接。

5、优选地，所述超声发射器的数量与所述超声接收器的数量相同，位置一一对应。

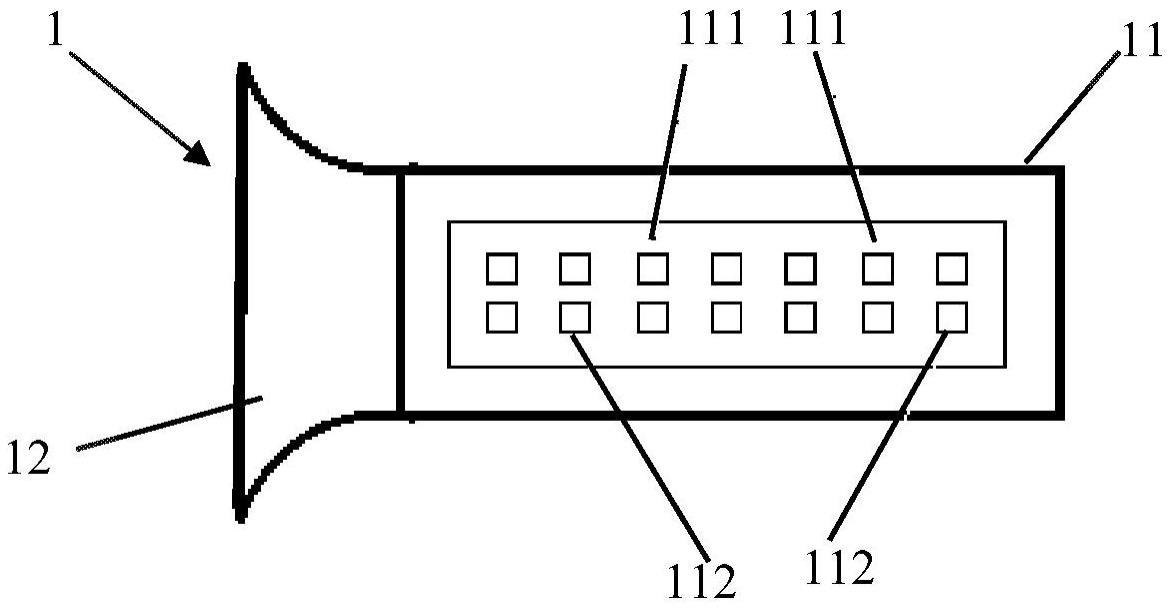

6、优选地，所述多个超声发射器沿着所述助听器嵌入耳道的方向等间隔排列成一列或多列。

7、优选地，所述声音接收器为麦克风。

8、优选地，所述超声发射器为压电陶瓷件或磁致伸缩件。

9、优选地，所述声音控制单元控制多个所述超声发射器发射不同频率的超声波。

10、优选地，所述超声发射器的数量与所述超声接收器的数量均为8-32。

11、本实用新型对比现有技术有如下的有益效果：本实用新型提供的耳道嵌入式声遗传助听器，通过声音控制单元采集外界声音并将其转换处理成电刺激信号，以控制超声发射器向外发射超声波，并通过非侵入式塞入到患者外耳道内，采用药械结合方式，通过药物注射或载药微球递送等方式将机械敏感性蛋白输送到耳蜗内，在耳蜗内听神经元上表达机械敏感性蛋白，耳道内不同位置的超声发射器激活不同位置的机械敏感性蛋白以激活其对应表达的听神经元，从而修复患者听力；特别是设置超声接收器用于对耳蜗内刺激点返回的超声信息进行接收并反馈给处理器，从而对刺激信号进行反馈调参，形成闭环控制，更优化刺激信号的质量。相比传统人工耳蜗，本实用新型提供的耳道嵌入式声遗传助听器通过药械结合的方法将外界声音信息转换为超声信息传递给听神经，可以实现对传递信号和响应神经细胞的精准操控，修复听力受损，增强了患者听到的声音的质量，在刺激精度和穿透性方面都有显著提升，且无需在耳蜗内植入器件，不需要手术操作，安全可靠。可用于治疗重度神经性耳聋及成人语后聋。

技术特征：

1.一种耳道嵌入式声遗传助听器，其特征在于，包括助听器本体和封装在所述助听器本体的声音控制单元以及多个超声发射器，所有所述超声发射器与所述声音控制单元相连，所述声音控制单元用于采集外界声音并将其转换处理成电刺激信号，以控制所述超声发射器向外发射超声波。

2.根据权利要求1所述的耳道嵌入式声遗传助听器，其特征在于，还包括至少一个超声接收器，所述超声接收器与所述声音控制单元相连，用于对耳蜗内反射回来的超声信号进行采集，并且将所述超声信号向所述声音控制单元反馈。

3.根据权利要求2所述的耳道嵌入式声遗传助听器，其特征在于，所述声音控制单元包括声音接收器和处理器，所述声音接收器设置在所述助听器本体的端侧，所述声音接收器用于采集外界声音，所述声音接收器与所述处理器信号连接，所述处理器用于将声音信号转换为所述电刺激信号，所述处理器和所述超声发射器信号连接，所述超声接收器和所述处理器信号连接。

4.根据权利要求2所述的耳道嵌入式声遗传助听器，其特征在于，所述超声发射器的数量与所述超声接收器的数量相同，位置一一对应。

5.根据权利要求1或4所述的耳道嵌入式声遗传助听器，其特征在于，所述多个超声发射器沿着所述助听器嵌入耳道的方向等间隔排列成一列或多列。

6.根据权利要求3所述的耳道嵌入式声遗传助听器，其特征在于，所述声音接收器为麦克风。

7.根据权利要求1所述的耳道嵌入式声遗传助听器，其特征在于，所述超声发射器为压电陶瓷件或磁致伸缩件。

8.根据权利要求1所述的耳道嵌入式声遗传助听器，其特征在于，所述声音控制单元控制多个所述超声发射器发射不同频率的超声波。

9.根据权利要求4所述的耳道嵌入式声遗传助听器，其特征在于，所述超声发射器的数量与所述超声接收器的数量均为8-32。

技术总结
本技术公开了一种耳道嵌入式声遗传助听器，包括助听器本体和封装在所述助听器本体的声音控制单元以及多个超声发射器，所有所述超声发射器与所述声音控制单元相连，所述声音控制单元用于采集外界声音并将其转换处理成电刺激信号，以控制所述超声发射器向外发射超声波。本技术提供的声遗传助听器通过药械结合的方法将外界声音信息转换为超声波传递给听神经，可以实现对传递信号和响应神经细胞的精准操控，修复听力受损，增强了患者听到的声音的质量，在刺激精度和穿透性方面都有显著提升，而且不需要手术植入。

技术研发人员：王华,吴勇,王丞阳,王昊,梁柱
受保护的技术使用者：上海微创天籁医疗科技有限公司
技术研发日：20221227
技术公布日：2024/1/12
