一种体位可调控支架的制作方法

本技术涉及骨科临床设备，具体为一种体位可调控支架。

背景技术：

1、在骨科临床治疗过程中，需要对患者的肢体进行限位支撑，以便有利于治疗或者便于进行手术等，传统的支架多数是通过使用垫子支撑，进而来调节腿部的高度或者固定式结构的支架，因此需要体位可调控支架，进而来提高或者的使用舒适性。

2、现有的体位可调控支架在使用过程中，需要保证其能够调节温度的效果，以防止肢体长期放置在支撑板上，因空气炎热或者寒冷对患者肢体造成二次影响的问题。

3、有鉴于此，有必要研究出一种体位可调控支架，进而能够提高该体位可调控支架在使用过程中的舒适性。

技术实现思路

1、本实用新型的目的在于提供一种体位可调控支架，以解决上述背景技术中提出的防止肢体长期放置在支撑板上，因空气炎热或者寒冷对患者肢体造成二次影响的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案，一种体位可调控支架，包括转轴、液压升降杆和固定板，所述固定板的内壁安装有转轴，所述固定板的底部安装有液压升降杆；

3、所述转轴的顶部安装有固定槽，所述固定槽的内底部贯穿安装有一组通风管，所述通风管内壁的底部安装有风机，所述转轴的正面开设有若个干限制孔；

4、所述通风管内壁的中部安装有加热丝组件，所述通风管内壁的顶部安装有防护滤网。

5、优选的，所述液压升降杆的底部安装有底座，底座的底部安装有若干个滚轮，底座的顶部安装有一组螺纹孔。

6、优选的，所述固定板正面的中部开设有凹槽，凹槽的内壁安装有压力弹簧，压力弹簧的内壁安装有限制杆，限制杆的另一端安装有拉块，拉块的背面安装有一组固定杆，且固定杆的外壁贯穿固定板安装于限制孔的内壁。

7、优选的，所述固定槽的顶部安装有若干个减震弹簧组件，减震弹簧组件的顶部安装有支撑板，支撑板的顶部安装有透气软垫，支撑板的底部开设有若干个通风槽。

8、优选的，所述固定槽内底壁的中部安装有电池组件，电池组件的一端安装有控制组件，转轴的正面设置有操作台，操作台正面的顶部安装有一组按钮组件，操作台正面的底部开设有充电口组件。

9、优选的，所述螺纹孔的内壁安装有螺纹杆，螺纹杆的底部安装有限制块，限制块的外壁安装有限制板，限制板的底部安装有一组防滑桌腿。

10、优选的，所述底座的底部开设有两组限制槽，限制槽的内壁安装有连接杆，且连接杆的底部安装于限制板的顶部。

11、与现有技术相比，本实用新型的有益效果如下：

12、1、本实用新型通过固定槽、电池组件、控制组件、操作台、按钮组件、充电口组件、通风管、风机、加热丝组件和防护滤网的设置，通过操作台和按钮组件控制风机和加热丝组件的工作，通过减震弹簧组件、支撑板、透气软垫和通风槽的设置，便于风通过透气软垫和通风槽吹向患者的肢体，进而有利于在体位可调控支架的使用过程中，提高患者的使用舒适性。

13、2、本实用新型通过拉动拉块使固定杆脱离限制孔的内壁，这时便能够对固定槽的角度进行调节，有利于提高患者肢体放置的舒适性，通过转动螺纹杆能够调节限制板的上下移动，限制板向下移动时，使防滑桌腿支撑底座，以便提高装置的放置稳定性，限制板向上移动时，使滚轮支撑底座，以便提高装置的移动灵活性。

技术特征：

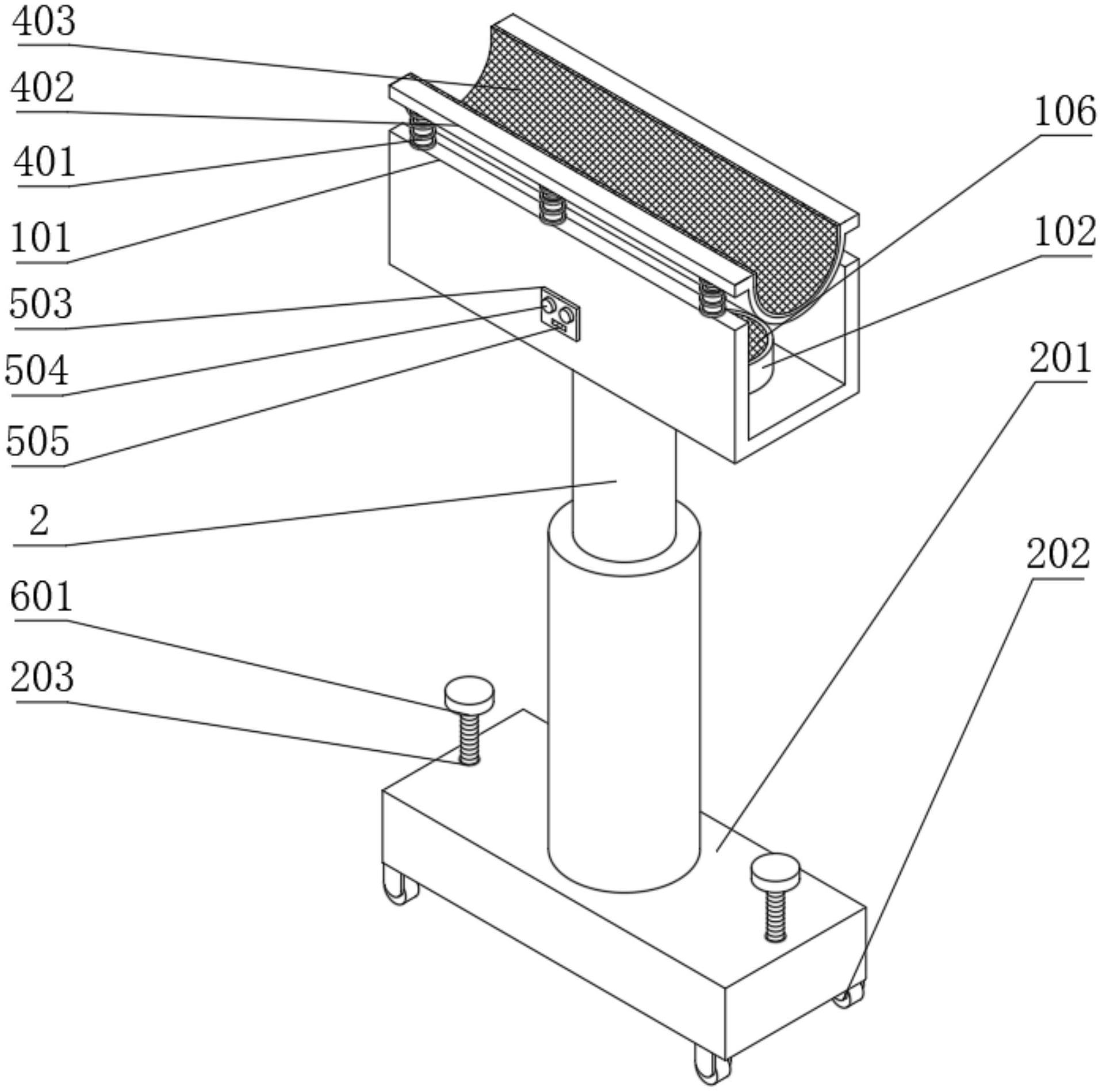

1.一种体位可调控支架，包括转轴(1)、液压升降杆(2)和固定板(3)，其特征在于：所述固定板(3)的内壁安装有转轴(1)，所述固定板(3)的底部安装有液压升降杆(2)；

2.根据权利要求1所述的一种体位可调控支架，其特征在于：所述液压升降杆(2)的底部安装有底座(201)，底座(201)的底部安装有若干个滚轮(202)，底座(201)的顶部安装有一组螺纹孔(203)。

3.根据权利要求1所述的一种体位可调控支架，其特征在于：所述固定板(3)正面的中部开设有凹槽(301)，凹槽(301)的内壁安装有压力弹簧(302)，压力弹簧(302)的内壁安装有限制杆(303)，限制杆(303)的另一端安装有拉块(304)，拉块(304)的背面安装有一组固定杆(305)，且固定杆(305)的外壁贯穿固定板(3)安装于限制孔(104)的内壁。

4.根据权利要求1所述的一种体位可调控支架，其特征在于：所述固定槽(101)的顶部安装有若干个减震弹簧组件(401)，减震弹簧组件(401)的顶部安装有支撑板(402)，支撑板(402)的顶部安装有透气软垫(403)，支撑板(402)的底部开设有若干个通风槽(404)。

5.根据权利要求1所述的一种体位可调控支架，其特征在于：所述固定槽(101)内底壁的中部安装有电池组件(501)，电池组件(501)的一端安装有控制组件(502)，转轴(1)的正面设置有操作台(503)，操作台(503)正面的顶部安装有一组按钮组件(504)，操作台(503)正面的底部开设有充电口组件(505)。

6.根据权利要求2所述的一种体位可调控支架，其特征在于：所述螺纹孔(203)的内壁安装有螺纹杆(601)，螺纹杆(601)的底部安装有限制块(602)，限制块(602)的外壁安装有限制板(603)，限制板(603)的底部安装有一组防滑桌腿(604)。

7.根据权利要求2所述的一种体位可调控支架，其特征在于：所述底座(201)的底部开设有两组限制槽(701)，限制槽(701)的内壁安装有连接杆(702)，且连接杆(702)的底部安装于限制板(603)的顶部。

技术总结
本技术公开了一种体位可调控支架，包括转轴、液压升降杆和固定板，所述固定板的内壁安装有转轴，所述固定板的底部安装有液压升降杆，所述转轴的顶部安装有固定槽，所述固定槽的内底部贯穿安装有一组通风管，所述通风管内壁的底部安装有风机，所述转轴的正面开设有若个干限制孔。本技术通过固定槽、电池组件、控制组件、操作台、按钮组件、充电口组件、通风管、风机、加热丝组件和防护滤网的设置，通过操作台和按钮组件控制风机和加热丝组件的工作，通过减震弹簧组件、支撑板、透气软垫和通风槽的设置，便于风通过透气软垫和通风槽吹向患者的肢体，进而有利于在体位可调控支架的使用过程中，提高患者的使用舒适性。

技术研发人员：李贵元
受保护的技术使用者：泾川县人民医院
技术研发日：20221230
技术公布日：2024/1/12
