一种智能安全便携术后镇痛泵的制作方法

本发明涉及医疗器械，具体为一种智能安全便携术后镇痛泵。

背景技术：

1、随着科技的不断推进，越来越多的患者选择在术后使用镇痛泵，镇痛泵是一种液体输注装置，能使药物在血液中保持一个稳定的浓度，可以帮助用更少的药物达到更好的镇痛治疗，由于镇痛药液的摄取量关乎患者的生命安全，病人自己不能随意修改输注参数，故医生护士希望随时监控病人的输注情况，病人也希望通过医生能及时了解自己的需求，做适当相应的调整。

2、由于医院的环境等原因，医生要了解病人的具体情况需要反复奔波于医生办公室与病房之间，费时费事费力费心，而病人出现的任何状况和需求也不能及时让医生了解到，所以有必要提供一种智能安全便携术后镇痛泵来解决上述问题。

技术实现思路

1、本发明的目的在于提供一种智能安全便携术后镇痛泵，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种智能安全便携术后镇痛泵，包括包括镇痛泵本体，所述镇痛泵本体安装有外壳，所述外壳的表面安装有液晶触摸屏，所述液晶触摸屏的背部安装有显示屏，所述外壳的侧壁安装有主机开，所述主机开关连接电机安全锁，所述主机开关开启后电机安全锁实现自动锁定功能，所述外壳的两侧分别安装有按钮，所述按钮用于手动分离药盒，所述外壳的底部卡套连接有药盒，所述药盒包括药囊、转接头、连接管和硅胶管；

3、本发明进一步说明，所述显示屏的屏幕上设有排气、确认、加药、暂停+和止鸣-的按钮，所述显示屏电连接主机开关；

4、本发明进一步说明，所述镇痛泵外壳上还设置有typec端口，所述typec端口安装在镇痛泵外壳的侧壁，所述typec端口用于插入信号接收器，所述信号接收器外部无线连接信号发射器，所述信号接收器与信号发射器构成无限加药模块；

5、本发明进一步说明，所述typec端口连接蜂鸣报警器，所述蜂鸣报警器的报警功能有：

6、输液即将结束报警提示；

7、输液结束报警提示；

8、堵塞报警提示；

9、气泡或无液报警提示；

10、电量不足应有报警提示；

11、药盒未装到位报警提示；

12、到极限量报警；

13、未装药盒报警提示；

14、本发明进一步说明，所述镇痛泵外壳上还设置有药盒，所述药盒卡套连接在镇痛泵外壳的底部，所述药盒由药囊、转接头、连接管和硅胶管组成；

15、本发明进一步说明，所述硅胶管连接镇痛泵外壳，所述硅胶管用于输送药液，所述硅胶管上连接有计数传感器、气泡传感器和蠕动挤液机构；

16、本发明进一步说明，所述蠕动挤液机构包括驱动电机和药盒触点传感器，所述驱动电机的输出端连接药盒触点传感器，所述药盒触点传感器用于将药液流量的变化转化成触点，控制药液的流动；

17、本发明进一步说明，所述计数传感器与硅胶管构成计数模块，所述计数模块用于监测药液流动的间隔时间进行锁定；

18、本发明进一步说明，所述气泡传感器与硅胶管构成气泡检测装置，所述气泡检测装置用于检测硅胶管内是否含有气泡；

19、本发明进一步说明，所述镇痛泵本体安装有无线物联模块，所述无线物联模块由病房基站、中央基站和监测台组成，所述无线物联模块用于将镇痛泵的信息进行传输，所述无线传输信息的类型有：

20、开机发送；

21、关机发送(包括正常关机和闲置自动关机)；

22、运行发送；

23、暂停发送；

24、报警发送；

25、运行状态下二十分钟数据刷新发送；

26、病人自控镇痛有效发送。

27、与现有技术相比，本发明所达到的有益效果是：

28、(1)通过设置有电机安全锁，实现在主机开机之后自动锁定药盒，能在主机开机后自动实现电机锁定功能防止患者在实现治疗过程中有药盒分离的风险，误操作导致药盒分离；

29、(2)通过设置有报警功能和无线物联模块，可以在使用过程中发出相关声光警报告知，保证产品的安全性，将镇痛泵的实时数据通过无线信号传输至医护人员手机或电脑软件，医护人员可以远程管理镇痛泵。

技术特征：

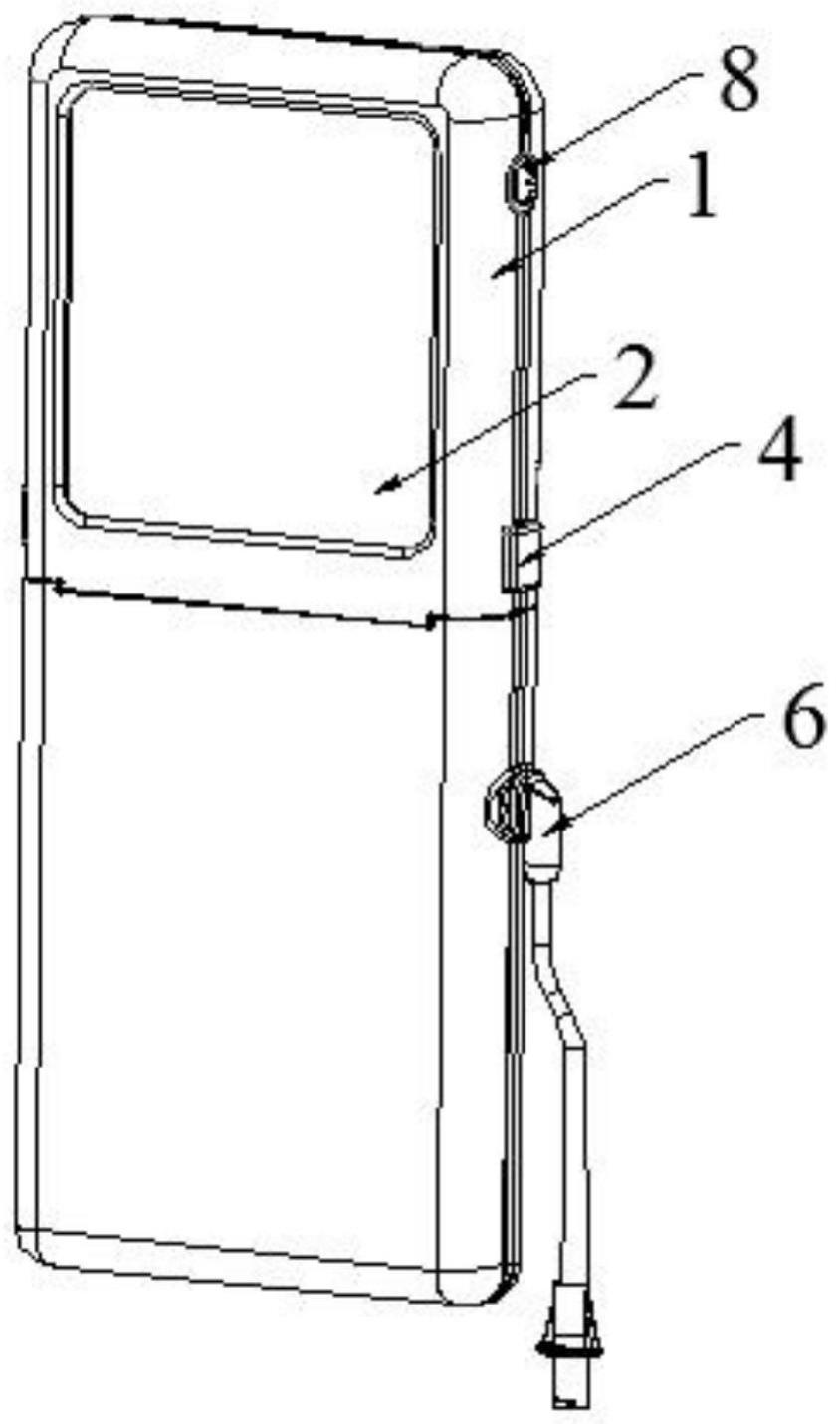

1.一种智能安全便携术后镇痛泵，包括镇痛泵本体，其特征在于：所述镇痛泵本体安装有外壳(1)，所述外壳(1)的表面安装有液晶触摸屏(2)，所述液晶触摸屏(2)的背部安装有显示屏(3)，所述外壳(1)的侧壁安装有主机开关(8)，所述主机开关(8)连接电机安全锁(10)，所述主机开关(8)开启后电机安全锁(10)实现自动锁定功能，所述外壳(1)的两侧分别安装有按钮(4)，所述按钮(4)用于手动分离药盒，所述外壳(1)的底部卡套连接有药盒(11)，所述药盒(11)包括药囊(5)、转接头(7)、连接管(6)和硅胶管(12)。

2.根据权利要求1所述的一种智能安全便携术后镇痛泵，其特征在于：所述显示屏(3)的屏幕上设有排气、确认、加药、暂停+和止鸣-的按钮，所述显示屏(3)电连接主机开关(8)。

3.根据权利要求1所述的一种智能安全便携术后镇痛泵，其特征在于：所述镇痛泵外壳(1)上还设置有typec端口(9)，所述typec端口(9)安装在镇痛泵外壳(1)的侧壁，所述typec端口(9)用于插入信号接收器，所述信号接收器外部无线连接信号发射器，所述信号接收器与信号发射器构成无限加药模块。

4.根据权利要求3所述的一种智能安全便携术后镇痛泵，其特征在于：所述typec端口(9)连接蜂鸣报警器，所述蜂鸣报警器的报警功能有：

5.根据权利要求1所述的一种智能安全便携术后镇痛泵，其特征在于：所述镇痛泵外壳(1)上还设置有药盒(11)，所述药盒(11)卡套连接在镇痛泵外壳(1)的底部，所述药盒(11)由药囊(5)、转接头(7)、连接管(6)和硅胶管(12)组成。

6.根据权利要求5所述的一种智能安全便携术后镇痛泵，其特征在于：所述硅胶管(12)连接镇痛泵外壳(1)，所述硅胶管(12)用于输送药液，所述硅胶管(12)上连接有计数传感器(14)、气泡传感器(15)和蠕动挤液机构。

7.根据权利要求6所述的一种智能安全便携术后镇痛泵，其特征在于：所述蠕动挤液机构包括驱动电机(13)和药盒触点传感器(16)，所述驱动电机(13)的输出端连接药盒触点传感器(16)，所述药盒触点传感器(16)用于将药液流量的变化转化成触点，控制药液的流动。

8.根据权利要求6所述的一种智能安全便携术后镇痛泵，其特征在于：所述计数传感器(14)与硅胶管(12)构成计数模块，所述计数模块用于监测药液流动的间隔时间进行锁定。

9.根据权利要求6所述的一种智能安全便携术后镇痛泵，其特征在于：所述气泡传感器(15)与硅胶管(12)构成气泡检测装置，所述气泡检测装置用于检测硅胶管(12)内是否含有气泡。

10.根据权利要求1所述的一种智能安全便携术后镇痛泵，其特征在于：所述镇痛泵本体安装有无线物联模块，所述无线物联模块由病房基站、中央基站和监测台组成，所述无线物联模块用于将镇痛泵的信息进行传输，所述无线传输信息的类型有：

技术总结
本发明公开了一种镇痛泵调试工装，包括药袋，所述药袋的底部连接有第一管道，所述第一管道上安装有第一三通阀，所述第一三通阀的出口连接有第二管道，所述第二管道连接注射器，所述第一管道上连接有镇痛泵，所述镇痛泵的外部安装有固定支座，所述第一管道的另一端连接有第二三通阀，所述第二三通阀的一端连接有第四管道，所述第四管道的一端连接有测试仪器，所述第二三通阀的出口连接有第三管道，所述第三管道的另一端安装有针管，所述针管的下方安装有电子天平，通过设置有注射器可以注入微量气泡，以此检测镇痛泵的气泡传感器是否准确，利用精密电子天平称液方法，可以对镇痛泵不同的输出模式进行测量，并且可以测试镇痛泵的不同输注量误差。
