一种全自动平稳抬放式移动推床

本发明涉及医疗器械，特别涉及一种全自动平稳抬放式移动推床。

背景技术：

1、移动推床是根据病人的治疗需要和卧床生活习性，而设计的带有家属可以陪护，具有多项护理功能和操作按钮，使用绝缘安全的床，具有移动性。

2、然而就传统移动推床而言，其床体结构大都为一体状态，从而导致患者在治疗前，需通过人力搬运身体的方式进行转移，导致在人为搬运过程中易对患者造成影响，使其不便于进行治疗，同时在对患者进行抬放时，大都直接将其放置在移动架上，从而导致在移动过程中不易保持稳定，使患者受到颠簸对患者造成影响。

技术实现思路

1、有鉴于此，本发明提供一种全自动平稳抬放式移动推床，其具有卡位部与锁紧部，通过转动卡位筒，使卡位筒在螺纹的作用下与辅助板底部的螺纹杆进行连接，并在转动的同时控制带动架进行上移，从而便于通过带动架对调节槽的内壁顶部进行顶紧，从而便于对辅助板进行卡紧，使其便于保持稳定，从而避免在对患者进行转移的过程中装置发生颠簸，使其避免在转移的过程中对患者造成损伤，而通过转动控制杆上的转柄，从而控制卡位杆的长方形凸起插接在对接架内，使其便于对辅助板进行约束，从而便于保持连接板与辅助板的保持稳定。

2、本发明提供了一种全自动平稳抬放式移动推床，具体包括：移动部、卡位部、抬放部、锁紧部；所述移动部包括：移动架；所述移动架为工字形板状结构，移动架的底部设有移动轮，移动架的顶部设有方形板状凸起，移动架的方形板状凸起上设有矩形凹槽；所述卡位部设置在移动部的上方，卡位部的支撑板通过螺钉固定在移动部的撑架的顶部，卡位部包括：卡位筒；所述卡位筒为圆柱状结构，卡位筒上设有螺纹凹槽，卡位筒的外壁上设有圆环凹槽，卡位筒的底部设有圆柱状凸起，卡位筒的圆柱状凸起上设有转柄，卡位筒共设有四组，四组卡位筒分别转动连接在卡位部的带动架内；所述抬放部设置在卡位部的上方，抬放部的连接板插接在支撑板的顶部，抬放部的辅助板插接在支撑板的顶部，辅助板的底部螺纹连接有卡位筒，所述辅助板为方形板状结构，辅助板的底部设有方形板状凸起，辅助板的顶部设有圆柱状插孔，辅助板的外壁上设有矩形凸起，辅助板的矩形凸起上设有圆柱状凸起，辅助板的底部设有圆柱状凸起，辅助板的圆柱状凸起上设有螺纹杆状凸起，辅助板的外壁上内设有抬柄，辅助板共设有两组，两组辅助板分别转动连接在连接板上；所述锁紧部设置在抬放部的下方，锁紧部的固定架通过螺钉固定在连接板的底部，锁紧部的对接架通过螺钉固定在辅助板的底部，锁紧部包括：卡位杆；所述卡位杆为方形板状结构，卡位杆上内设有长方形凸起，卡位杆上设有螺纹通孔，卡位杆共设有两组，两组卡位杆螺纹连接在锁紧部的控制杆上，两组卡位杆分别滑动连接在固定架上，两组卡位杆分别滑动连接在对接架上。

3、可选的，所述撑架为方形板状结构，撑架的顶部设有两组l形架，撑架的l形架上设有矩形凸起，撑架共设有两组，两组撑架分别通过螺钉固定在移动架的矩形凹槽内。

4、可选的，所述卡位部还包括：调节槽；所述支撑板为长方体结构，支撑板的顶部设有方形板状凹槽，支撑板的方形板状凹槽连接有矩形凹槽；所述调节槽为长方形凹槽，调节槽的顶部连接有长方形通孔，调节槽的顶部连接有圆形插孔，调节槽的底部连接有长方形通孔，调节槽的底部连接有矩形通孔，调节槽的底部连接有圆形滑动孔，调节槽设置在支撑板的内部。

5、可选的，所述带动架为十字形板状结构，带动架的中间位置设有圆形通孔，带动架的圆形通孔内设有圆环状凸起，带动架的顶部设有圆柱状凸起，带动架的圆柱状凸起上设有圆盘状凸起，带动架共设有四组，四组带动架分别滑动连接在调节槽的圆形滑动孔内。

6、可选的，所述连接板为方形板状结构，连接板的外壁上设有矩形凹槽，连接板的矩形凹槽连接有轴孔，连接板的顶部设有圆柱状插孔，连接板的底部设有方形状凸起。

7、可选的，所述抬放部还包括：固定板、橡胶垫；所述固定板为方形板状结构，固定板的底部设有圆柱状凸起，固定板共设有三组，一组固定板通过螺钉固定在连接板的顶部，两组固定板通过螺钉固定在辅助板的顶部；所述橡胶垫为长方体结构，橡胶垫固定在固定板的顶部。

8、可选的，所述固定架为倒u形板状结构，固定架上设有圆形通孔，固定架上设有矩形通孔；所述对接架为l形结构，对接架上设有矩形通孔，对接架共设有两组，两组对接架分别设置在固定架的侧边。

9、可选的，所述控制杆为圆柱状结构，控制杆的外壁上设有圆环状凸起，控制杆的圆环状凸起上设有转柄，控制杆的两组底面上分别设有螺纹管状凸起，控制杆的螺纹杆状凸起上设有圆柱状凸起，控制杆转动连接在固定架内。

10、有益效果

11、1.本发明的的移动推床与传统推床相比，其卡位部设置在移动部的上方，并通过转动卡位筒，使卡位筒在螺纹的作用下与辅助板底部的螺纹杆进行连接，并在转动的同时控制带动架进行上移，从而便于通过带动架对调节槽的内壁顶部进行顶紧，从而便于对辅助板进行卡紧，使其便于保持稳定，从而避免在对患者进行转移的过程中装置发生颠簸，使其避免在转移的过程中对患者造成损伤。

12、2.抬放部设置在卡位部的上方，通过将辅助板转动连接在支撑板上，使其在正常使用时便于调节角度，从而便于在普通病床上对患者进行支撑时，便于通过病床上的翻转结构进行翻转，从而便于患者进行翻转，从而便于患者进行疗养，而通过将固定板分别固定在连接板与辅助板上，使其便于对橡胶垫进行固定，使其便于对患者进行支撑，便于其进行使用。

13、3.锁紧部设置在抬放部的下方，转动控制杆上的转柄，使其在转动的同时通过螺纹杆控制卡位杆进行位置调整，从而控制卡位杆的长方形凸起插接在对接架内，使其便于对辅助板进行约束，从而便于保持连接板与辅助板的保持稳定，避免其发生翻转，使其便于对患者进行抬放处理。

技术特征：

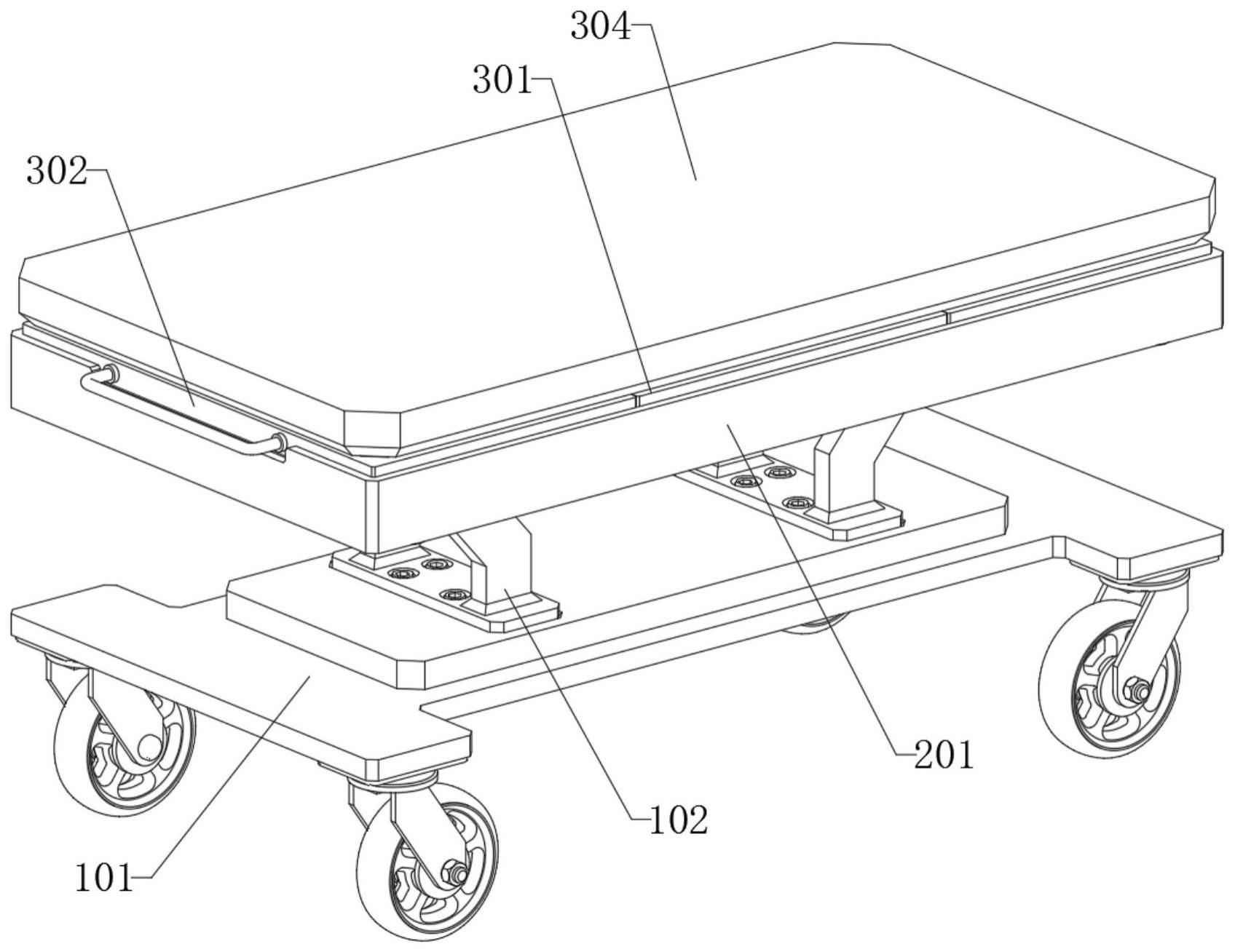

1.一种全自动平稳抬放式移动推床，其特征在于，包括移动部(1)、卡位部(2)、抬放部(3)和锁紧部(4)；所述移动部(1)包括：移动架(101)；所述移动架(101)为工字形板状结构，移动架(101)的底部设有移动轮，移动架(101)的顶部设有方形板状凸起，移动架(101)的方形板状凸起上设有矩形凹槽；所述卡位部(2)设置在移动部(1)的上方，卡位部(2)的支撑板(201)通过螺钉固定在移动部(1)的撑架(102)的顶部，卡位部(2)包括：卡位筒(204)；所述卡位筒(204)为圆柱状结构，卡位筒(204)上设有螺纹凹槽，卡位筒(204)的外壁上设有圆环凹槽，卡位筒(204)的底部设有圆柱状凸起，卡位筒(204)的圆柱状凸起上设有转柄，卡位筒(204)共设有四组，四组卡位筒(204)分别转动连接在卡位部(2)的带动架(203)内；所述抬放部(3)设置在卡位部(2)的上方，抬放部(3)的连接板(301)插接在支撑板(201)的顶部，抬放部(3)的辅助板(302)插接在支撑板(201)的顶部，辅助板(302)的底部螺纹连接有卡位筒(204)，所述辅助板(302)为方形板状结构，辅助板(302)的底部设有方形板状凸起，辅助板(302)的顶部设有圆柱状插孔，辅助板(302)的外壁上设有矩形凸起，辅助板(302)的矩形凸起上设有圆柱状凸起，辅助板(302)的底部设有圆柱状凸起，辅助板(302)的圆柱状凸起上设有螺纹杆状凸起，辅助板(302)的外壁上内设有抬柄，辅助板(302)共设有两组，两组辅助板(302)分别转动连接在连接板(301)上；所述锁紧部(4)设置在抬放部(3)的下方，锁紧部(4)的固定架(401)通过螺钉固定在连接板(301)的底部，锁紧部(4)的对接架(402)通过螺钉固定在辅助板(302)的底部，锁紧部(4)包括：卡位杆(404)；所述卡位杆(404)为方形板状结构，卡位杆(404)上内设有长方形凸起，卡位杆(404)上设有螺纹通孔，卡位杆(404)共设有两组，两组卡位杆(404)螺纹连接在锁紧部(4)的控制杆(403)上，两组卡位杆(404)分别滑动连接在固定架(401)上，两组卡位杆(404)分别滑动连接在对接架(402)上。

2.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述撑架(102)为方形板状结构，撑架(102)的顶部设有两组l形架，撑架(102)的l形架上设有矩形凸起，撑架(102)共设有两组，两组撑架(102)分别通过螺钉固定在移动架(101)的矩形凹槽内。

3.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述卡位部(2)还包括：调节槽(202)；所述支撑板(201)为长方体结构，支撑板(201)的顶部设有方形板状凹槽，支撑板(201)的方形板状凹槽连接有矩形凹槽；所述调节槽(202)为长方形凹槽，调节槽(202)的顶部连接有长方形通孔，调节槽(202)的顶部连接有圆形插孔，调节槽(202)的底部连接有长方形通孔，调节槽(202)的底部连接有矩形通孔，调节槽(202)的底部连接有圆形滑动孔，调节槽(202)设置在支撑板(201)的内部。

4.如权利要求3所述的一种全自动平稳抬放式移动推床，其特征在于：所述带动架(203)为十字形板状结构，带动架(203)的中间位置设有圆形通孔，带动架(203)的圆形通孔内设有圆环状凸起，带动架(203)的顶部设有圆柱状凸起，带动架(203)的圆柱状凸起上设有圆盘状凸起，带动架(203)共设有四组，四组带动架(203)分别滑动连接在调节槽(202)的圆形滑动孔内。

5.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述连接板(301)为方形板状结构，连接板(301)的外壁上设有矩形凹槽，连接板(301)的矩形凹槽连接有轴孔，连接板(301)的顶部设有圆柱状插孔，连接板(301)的底部设有方形状凸起。

6.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述抬放部(3)还包括：固定板(303)、橡胶垫(304)；所述固定板(303)为方形板状结构，固定板(303)的底部设有圆柱状凸起，固定板(303)共设有三组，一组固定板(303)通过螺钉固定在连接板(301)的顶部，两组固定板(303)通过螺钉固定在辅助板(302)的顶部；所述橡胶垫(304)为长方体结构，橡胶垫(304)固定在固定板(303)的顶部。

7.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述固定架(401)为倒u形板状结构，固定架(401)上设有圆形通孔，固定架(401)上设有矩形通孔；所述对接架(402)为l形结构，对接架(402)上设有矩形通孔，对接架(402)共设有两组，两组对接架(402)分别设置在固定架(401)的侧边。

8.如权利要求1所述的一种全自动平稳抬放式移动推床，其特征在于：所述控制杆(403)为圆柱状结构，控制杆(403)的外壁上设有圆环状凸起，控制杆(403)的圆环状凸起上设有转柄，控制杆(403)的两组底面上分别设有螺纹管状凸起，控制杆(403)的螺纹杆状凸起上设有圆柱状凸起，控制杆(403)转动连接在固定架(401)内。

技术总结
本发明提供了一种全自动平稳抬放式移动推床，涉及医疗器械技术领域，包括移动部、卡位部、抬放部和锁紧部；所述卡位部设置在移动部的上方；所述抬放部设置在卡位部的上方；所述锁紧部设置在抬放部的下方；通过转动卡位筒，使卡位筒在螺纹的作用下与辅助板底部的螺纹杆进行连接，并在转动的同时控制带动架进行上移，从而便于通过带动架对调节槽的内壁顶部进行顶紧，从而便于对辅助板进行卡紧，避免在对患者进行转移过程中装置发生颠簸，使其避免在转移过程中对患者造成损伤,解决在对患者进行抬放时，大都直接将其放置在移动架上，从而导致在移动过程中不易保持稳定，从而使患者受到颠簸，使其对患者造成影响的问题。

技术研发人员：陈亚,刘建荣,张婷,王薇
受保护的技术使用者：西安医学院第二附属医院
技术研发日：
技术公布日：2024/1/11
