医用激光照射装置的制作方法

本发明涉及一种装置，尤其涉及一种医用激光照射装置。

背景技术：

1、通常来讲，利用激光对如黄褐斑、老年斑以及瘢痕等皮肤疾病进行治疗的激光治疗术已经成为了众所周知的治疗手段。此外，最近作为全新的利用激光的皮肤治疗方法，在形成几百～几千个微治疗区域之后对各个微治疗区域进行激光治疗的方法备受青睐。

2、如上所述，为了将激光照射到几百～几千个微治疗区域，需要通过在治疗对象上形成多个激光光斑而进行治疗，而在现有技术中，是利用激光扫描装置形成激光光斑。但是，因为激光扫描装置并不是同时形成多个光斑而是以一定的时间差形成多个光斑，因此具有难以快速治疗且不易操作的问题。

3、进而，最近出现了借助于微透镜阵列实现多重光斑的激光装置系统(大韩民国注册专利公报第0720868号)，这是一种通过在形成多个微透镜阵列之后使得激光束通过而照射出多个激光束并借此实现多重光斑的技术。但是在所述技术中，并不能轻易地形成微透镜阵列，而且难以对光斑的大小或强度进行调整，同时具有因为整体照射区域中的各个光斑的强度不均匀而难以有效地进行治疗的问题。

4、此外，在如上所述的现有的医用治疗激光装置中，为了对患者的患处进行治疗而使用从光学部通过共振器提供的光束质量。尤其是，通过在医用激光装置的近红外线波长治疗范围即500～3,000nm的治疗范围内构成激光共振器而生成的适合于作为治疗用激光使用的光束质量的形状具有直径大约为0.5～1.5mm左右的圆形光斑大小。此外，在中央具有类似于集中形态的高斯光束(gaussian beam，tem00)或顶环(tophat)的均匀的能量密度(fluence)。

5、但是，传统的激光治疗中的直接照射从光学部通过共振器提供的光束质量的方式具有休息期较长且再生较慢的问题。因此，需要一种治疗时间较短、疼痛感较轻且可以实现快速再生效果的全新方式的微束激光系统。

6、如上所述的微束激光系统可以向皮肤均等地进行照射，而且具有缩短治疗时间的效果，但同时还具有照射范围不稳定且根据照射到透镜的光束而发生折射的问题。为了解决如上所述的问题，选择使用可以将从何种角度照射过来的光线照射到目标位置的透镜。但是，根据激光的大小以及照射范围等，具有形成无法照射到皮肤的死角的问题。

技术实现思路

1、(一)要解决的技术问题

2、为了解决如上所述的现有问题，本发明之一实施例拟解决的课题在于提供一种可以设定使用者所需要的激光的形状、照射到各个范围的激光的数量以及强度等，而且可以通过对激光的形状进行微细调节而照射到原来无法照射的死角的医用激光照射装置。

3、本发明拟达成的技术课题并不限定于在上述内容中提及的技术课题，具有本发明所属技术领域之一般知识的人员将可以通过下述记载进一步明确理解未被提及的其他技术课题。

4、(二)技术方案

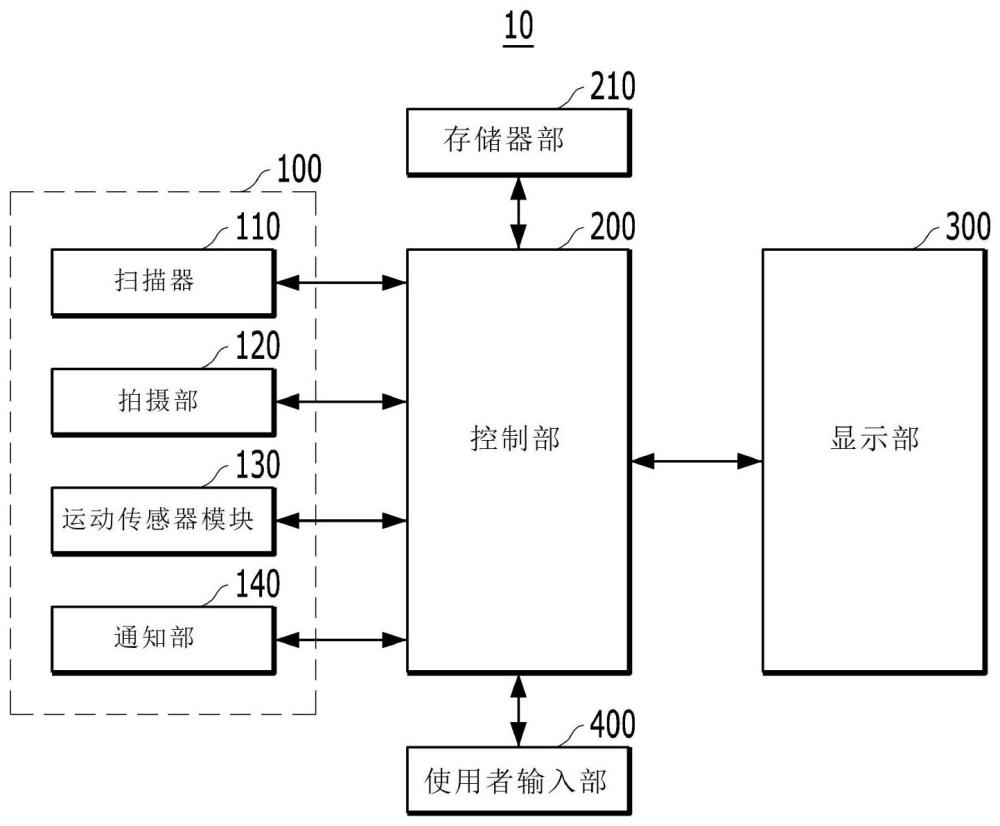

5、为了解决如上所述的课题，根据本发明之一方面的用于向激光治疗对象照射激光束的医用激光照射装置，可以包括：机头，按照预先设定的引导形状将激光束照射到所述激光治疗对象；以及，控制部，以与所述激光治疗对象相关的数据为基础设定用于照射激光束的引导形状，并以所述引导形状为基础生成用于控制所述机头的工作的控制消息。

6、其中，所述机头，可以包括：扫描器，配置在所述机头的内侧，包括至少一个镜子，以所述预先设定的引导形状为基础对所述激光束的照射位置进行控制。

7、此外，所述机头，还可以包括：拍摄部，配置在所述机头的外侧，通过拍摄所述激光治疗对象的脸部而获取医疗影像数据；以及，运动传感器模块，配置在所述机头的一侧，通过对所述机头的运动进行检测而获取运动数据。

8、其中，所述与激光治疗对象相关的数据，可以包括事先存储或全新输入的治疗对象的治疗案例、治疗对象的医疗影像数据以及治疗对象的治疗条件中的至少一个。

9、其中，所述控制部，可以从所述医疗影像数据分别提取出脸部的构成要素的位置坐标值，并利用所提取出的所述位置坐标值设定多个脸部区域。

10、其中，所述控制部，可以从所设定的所述脸部区域区分照射区域以及非照射区域，并将从圆形或多边形的激光束形态中排除所述非照射区域的形态设定为用于照射激光束的引导形状。

11、其中，所述扫描器，还可以包括：镜子驱动部，与所述镜子连接，用于变更所述镜子的位置以及角度；所述镜子驱动部，可以从所述控制部接收所述控制消息的输入并根据所述引导形状按照预先设定的设定位置以及设定角度对所述镜子的位置以及角度进行调节。

12、其中，所述控制部，以所获取到的所述运动数据为基础，从所述多个脸部区域识别完成所述激光治疗的至少一个脸部区域。

13、其中，所述控制部，可以针对所述多个脸部区域中的不同区域分别制定治疗方案，所述治疗方案，可以按照完成第一激光治疗的第一脸部区域与在所述第一激光治疗之后进行第二激光治疗的第二脸部区域不重复的方式设定多个脸部区域的顺序。

14、其中，所述机头，还可以包括：通知部，配置在所述机头的外侧，利用声或者光向外部提供通知；所述控制部，可以在完成第一激光治疗的第一脸部区域与在所述第一激光治疗之后进行第二激光治疗的第二脸部区域的位置坐标值彼此重复的情况下，向所述通知部传送用于提供通知的控制消息。

15、(三)有益效果

16、通过如上所述的本发明之实施例以及多个方面，可以根据患者的状态对所需要的形状、照射范围、照射的激光数量以及强度等进行设定，从而将基于皮肤状态的副作用的发生最小化。

17、此外，可以根据不同的治疗对象部的位置以及形状等对激光的形状以及强度等进行微细调节，从而无死角地照射激光并借此提升治疗效果。

18、本发明的效果并不限定于如上所述的效果，而是应该理解为包括可以从本发明的说明或权利要求书中所记载的发明的构成推导出的所有效果。

技术特征：

1.一种医用激光照射装置，作为用于向激光治疗对象照射激光束的医用激光照射装置，包括：

2.根据权利要求1所述的医用激光照射装置，其中，

3.根据权利要求2所述的医用激光照射装置，其中，

4.根据权利要求3所述的医用激光照射装置，其中，

5.根据权利要求4所述的医用激光照射装置，其中，

6.根据权利要求5所述的医用激光照射装置，其中，

7.根据权利要求6所述的医用激光照射装置，其中，

8.根据权利要求5所述的医用激光照射装置，其中，

9.根据权利要求8所述的医用激光照射装置，其中，

10.根据权利要求8所述的医用激光照射装置，其中，

技术总结
在本发明的一实施例中，公开一种医用激光照射装置，作为用于向激光治疗对象照射激光束的医用激光照射装置，包括：机头，按照预先设定的引导形状将激光束照射到所述激光治疗对象；以及，控制部，以与所述激光治疗对象相关的数据为基础设定用于照射激光束的引导形状，并以所述引导形状为基础生成用于控制所述机头的工作的控制消息。

技术研发人员：金钟元,金正贤,徐永锡
受保护的技术使用者：元特技株式会社
技术研发日：
技术公布日：2024/9/2
