一种腹水引流装置的制作方法

本发明属于腹水引流，具体的说是一种腹水引流装置。

背景技术：

1、正常状态下，人体腹腔内有少量液体(一般少于200ml)，对肠道蠕动起润滑作用，如在病理状态下导致腹腔内液体量增加，超过200ml时，称为腹腔积液，临床又称腹水,产生腹腔积液的病因很多，比较临床常见的心血管病、肝脏病、腹膜病、肾脏病、营养障碍病、恶性肿瘤腹腔转移、卵巢肿瘤、结缔组织疾病等等，因此腹腔积液是临床常见的病症。虽然腹腔积液仅是一种病征，但大量腹腔积液则会造成严重腹胀、呼吸受限等并发症而不利于病因的治疗，因此对于具有大量腹腔积液病征的病例，在临床治疗时必须先进行腹水引流。

2、医生将针管插入患者腹部，将腹水通过针管引流到引流袋中，不易在引流的不同时间段进行采集检测样本，在操作时医生要将针管的一端与引流袋脱离与采集管对接，在接取完毕后针管又要重新与引流袋对接，会导致针管在对接时腹水会在管内洒落出来，而且较为繁琐。

3、为此，本发明提供一种腹水引流装置。

技术实现思路

1、为了弥补现有技术的不足，医生将针管插入患者腹部，将腹水通过针管引流到引流袋中，不易在引流的不同时间段进行采集检测样本，在操作时医生要将针管的一端与引流袋脱离与采集管对接，在接取完毕后针管又要重新与引流袋对接，会导致针管在对接时腹水会在管内洒落出来，而且较为繁琐的问题。

2、本发明解决其技术问题所采用的技术方案是：本发明所述的一种腹水引流装置，包括筒体；所述筒体的侧壁固接有硬管；所述硬管与筒体相通；所述硬管的一端设有引流针管；所述筒体的侧壁设有弧形通槽；所述弧形通槽的槽壁放置有滑动杆；所述滑动杆的外圆壁固接有限位环；所述滑动杆的一端通过连接板固接有凹形块；所述凹形块的内侧壁放置有采样管；所述筒体的内侧壁设有弧形槽；所述弧形槽的槽壁滑动连接有伸缩杆；所述伸缩杆的一端固接在连接板的侧壁上；所述筒体的侧壁设有圆形通槽；所述筒体的外圆壁安装有阀门，使得滑动杆滑动到弧形通槽的一端时，采样管会在硬管的下方接取腹水，实现引流针管在引流腹水的过程中，医生方便在不同时间段采取检测样本。

3、优选的，所述筒体的内侧壁固接有方形块；所述方形块的内壁设有密封腔；所述密封腔的腔壁设有一组出水口；所述方形块的侧壁固接有进水管，且进水管的一端贯穿筒体；所述进水管与密封腔相通，使得消毒液与腹水进行混合，达到对腹水进行处理的效果。

4、优选的，所述筒体的侧壁通过固定块固接有电机；所述电机的输出端设有转动杆，且转动杆的一端伸入到筒体内；所述转动杆的外圆壁固接有一对对称分布的搅拌叶，方便加快对腹水的处理。

5、优选的，所述密封腔的腔内放置有挡板；所述挡板的侧壁通过弹簧固接在密封腔的腔壁上；所述密封腔的腔壁设有一组滑动槽；所述滑动槽的槽壁滑动连接有梯形块；所述梯形块的侧壁固接在挡板的侧壁上；所述搅拌叶与梯形块相匹配，方便搅拌叶对腹水搅拌时，消毒水会自动从出水口流入到筒体内。

6、优选的，所述搅拌叶的侧壁设有一组t形通槽；所述t形通槽与出水口相匹配；所述搅拌叶的侧壁设有一组方形通槽，使得消毒液会与腹水混合速度加快。

7、优选的，所述硬管的外圆壁放置有环形卡箍；所述引流针管的内圆壁放置在硬管的外圆壁上，避免腹水在引流针管内进入到硬管的端口时，腹水会从硬管的端口泄漏出来。

8、优选的，所述环形卡箍的内圆壁设有斜面，方便环形卡箍进入到引流针管的外圆壁上。

9、优选的，所述筒体的侧壁固接有关于圆形通槽分布的海绵环，方便对采样管的外壁进行清理。

10、本发明的有益效果如下：

11、1.医生可以将采样管从圆形通槽处放入到凹形块上，再将滑动杆向筒体内伸入，使采样管完全进入到筒体内，伸缩杆在弧形槽内保证了滑动杆在弧形通槽内滑动时，不会产生转动，使得滑动杆滑动到弧形通槽的一端时，采样管会在硬管的下方接取腹水，实现引流针管在引流腹水的过程中，医生方便在不同时间段采取检测样本。

12、2.达到对腹水进行处理的效果，方便加快对腹水的处理，方便搅拌叶对腹水搅拌时，消毒水会自动从出水口流入到筒体内，使得消毒液会与腹水混合速度加快，避免腹水在引流针管内进入到硬管的端口时，腹水会从硬管的端口泄漏出来，方便环形卡箍进入到引流针管的外圆壁上，方便对采样管的外壁进行清理。

技术特征：

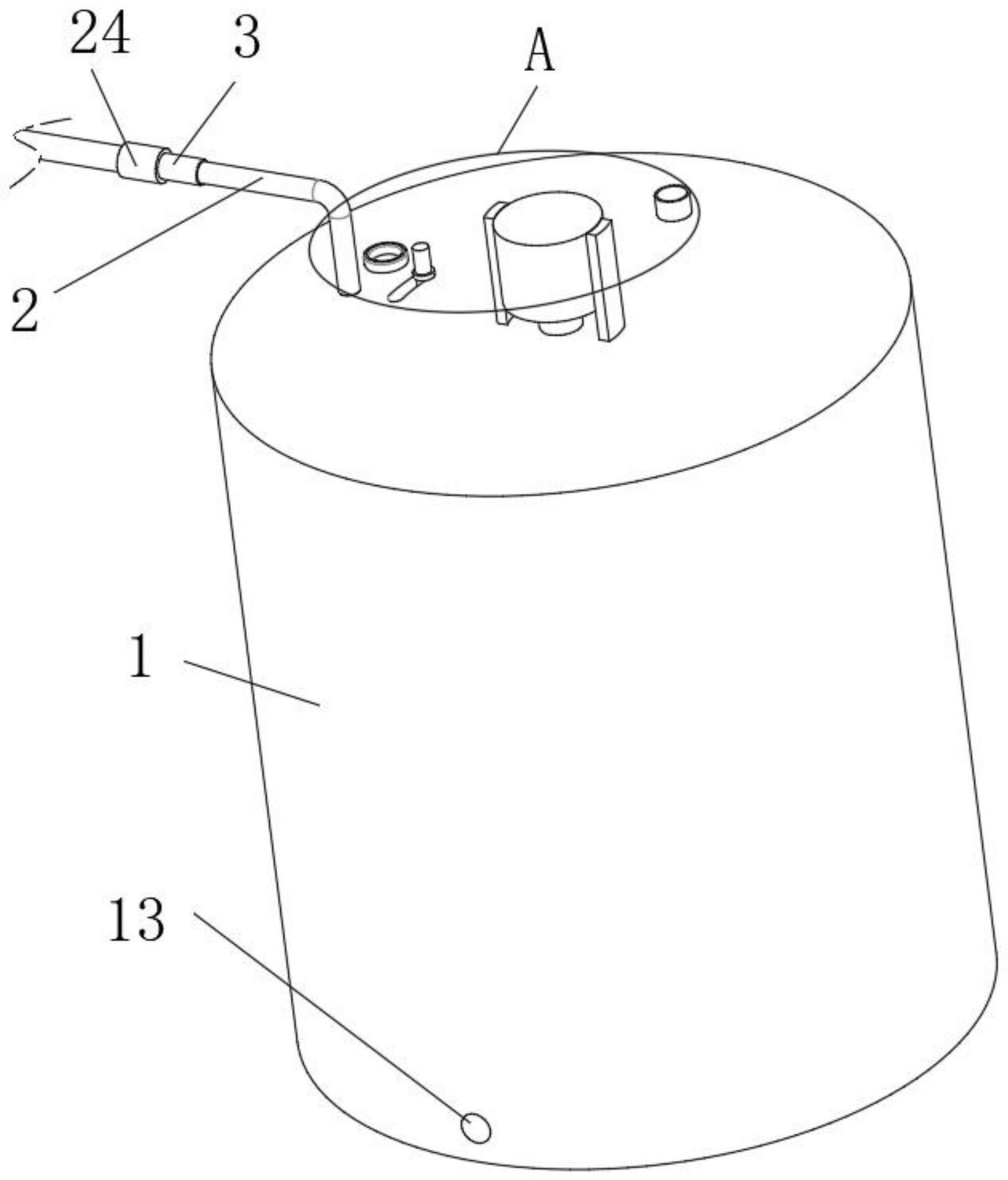

1.一种腹水引流装置，其特征在于：包括筒体(1)；所述筒体(1)的侧壁固接有硬管(2)；所述硬管(2)与筒体(1)相通；所述硬管(2)的一端设有引流针管(3)；所述筒体(1)的侧壁设有弧形通槽(4)；所述弧形通槽(4)的槽壁放置有滑动杆(5)；所述滑动杆(5)的外圆壁固接有限位环(6)；所述滑动杆(5)的一端通过连接板(8)固接有凹形块(7)；所述凹形块(7)的内侧壁放置有采样管(9)；所述筒体(1)的内侧壁设有弧形槽(10)；所述弧形槽(10)的槽壁滑动连接有伸缩杆(11)；所述伸缩杆(11)的一端固接在连接板(8)的侧壁上；所述筒体(1)的侧壁设有圆形通槽(12)；所述筒体(1)的外圆壁安装有阀门(13)。

2.根据权利要求1所述的一种腹水引流装置，其特征在于：所述筒体(1)的内侧壁固接有方形块(14)；所述方形块(14)的内壁设有密封腔(15)；所述密封腔(15)的腔壁设有一组出水口(16)；所述方形块(14)的侧壁固接有进水管(17)，且进水管(17)的一端贯穿筒体(1)；所述进水管(17)与密封腔(15)相通。

3.根据权利要求2所述的一种腹水引流装置，其特征在于：所述筒体(1)的侧壁通过固定块固接有电机(18)；所述电机(18)的输出端设有转动杆(19)，且转动杆(19)的一端伸入到筒体(1)内；所述转动杆(19)的外圆壁固接有一对对称分布的搅拌叶(20)。

4.根据权利要求3所述的一种腹水引流装置，其特征在于：所述密封腔(15)的腔内放置有挡板(21)；所述挡板(21)的侧壁通过弹簧固接在密封腔(15)的腔壁上；所述密封腔(15)的腔壁设有一组滑动槽；所述滑动槽的槽壁滑动连接有梯形块(22)；所述梯形块(22)的侧壁固接在挡板(21)的侧壁上；所述搅拌叶(20)与梯形块(22)相匹配。

5.根据权利要求4所述的一种腹水引流装置，其特征在于：所述搅拌叶(20)的侧壁设有一组t形通槽(23)；所述t形通槽(23)与出水口(16)相匹配；所述搅拌叶(20)的侧壁设有一组方形通槽。

6.根据权利要求5所述的一种腹水引流装置，其特征在于：所述硬管(2)的外圆壁放置有环形卡箍(24)；所述引流针管(3)的内圆壁放置在硬管(2)的外圆壁上。

7.根据权利要求6所述的一种腹水引流装置，其特征在于：所述环形卡箍(24)的内圆壁设有斜面。

8.根据权利要求7所述的一种腹水引流装置，其特征在于：所述筒体(1)的侧壁固接有关于圆形通槽(12)分布的海绵环(25)。

技术总结
本发明属于腹水引流技术领域，具体的说是一种腹水引流装置，包括筒体；所述筒体的侧壁固接有硬管；所述硬管与筒体相通；所述硬管的一端设有引流针管；所述筒体的侧壁设有弧形通槽；所述弧形通槽的槽壁放置有滑动杆；所述滑动杆的外圆壁固接有限位环；所述滑动杆的一端通过连接板固接有凹形块；所述凹形块的内侧壁放置有采样管；所述筒体的内侧壁设有弧形槽；所述弧形槽的槽壁滑动连接有伸缩杆；所述伸缩杆的一端固接在连接板的侧壁上；所述筒体的侧壁设有圆形通槽；所述筒体的外圆壁安装有阀门，使得滑动杆滑动到弧形通槽的一端时，采样管会在硬管的下方接取腹水，实现引流针管在引流腹水的过程中，医生方便在不同时间段采取检测样本。

技术研发人员：向前强,肖序,王丽娟,冷旭玲,周宇文
受保护的技术使用者：思南县人民医院
技术研发日：
技术公布日：2024/1/15
