一种呼吸机面罩的制作方法

本技术涉及医疗，具体为一种呼吸机面罩。

背景技术：

1、呼吸是指机体与外界环境之间气体交换的过程。人的呼吸过程包括三个互相联系的环节：外呼吸，包括肺通气和肺换气；气体在血液中的运输；内呼吸，指组织细胞与血液间的气体交换与组织细胞内的氧化代谢。正常成人安静时呼吸一次为6.4秒为最佳，每次吸入和呼出的气体量大约为500毫升，称为潮气量。当人用力吸气，一直到不能再吸的时候为止；然后再用力呼气，一直呼到不能再呼的时候为止，这时呼出的气体量称为肺活量。正常成人男子肺活量约为3500-4000毫升，女子约为2500-3500毫升。

2、在现代临床医学中，呼吸机作为一项能人工替代自主通气功能的有效手段，已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中，在现代医学领域内占有十分重要的位置。呼吸机是一种能够起到预防和治疗呼吸衰竭，减少并发症，挽救及延长病人生命的至关重要的医疗设备。

3、目前临床上很多老年患者，因为年龄大，某些老年患者的牙齿掉光了，导致面部凹陷，特别是下巴与脸颊部位，从而使得呼吸机面罩盖得不严实，在使用呼吸机的时候会漏气，日常护理中医护人员多用泡沫敷料裁剪之后来垫，这种方式舒适度低，且成本高，使用几天后敷料就塌陷了，因此设计了一种呼吸机面罩。

技术实现思路

1、为了克服现有技术方案的不足, 本实用新型提供一种呼吸机面罩，能有效的解决背景技术提出的问题。

2、本实用新型解决其技术问题所采用的技术方案是：

3、一种呼吸机面罩，包括面罩主体，所述面罩主体下端设置有进气接口，所述进气接口下端连接有进气管道，所述进气接口上端设置有出气管道，所述出气管道内设置有单向阀，所述面罩主体上通过枢轴连接有三叉支架，所述三叉支架末端设置有固定带穿孔，所述固定带穿孔内穿入面罩固定带，所述面罩主体下端边沿上套装有u型护垫，所述u型护垫包括硅胶垫主体，所述硅胶垫主体上设置有u型卡槽，所述硅胶垫主体下端设置有下巴衬部，所述硅胶垫主体左右两端设置有脸颊衬部。

4、进一步地，所述进气接口内设置有进气隔板，所述进气隔板上设置有进气漏孔。

5、进一步地，所述硅胶垫主体采用固体型医用硅胶材料制成。

6、进一步地，所述下巴衬部与脸颊衬部为月牙状结构，所述下巴衬部与脸颊衬部上弧形部位的厚度大于平直部位。

7、进一步地，所述下巴衬部与脸颊衬部之间设置有层叠气垫。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型通过对呼吸机面罩进行结构改进，在呼吸机面罩下端边沿部位设置了可拆卸的u型护垫，在老年患者使用的时候可以加装在呼吸机面罩上，从而将呼吸机面罩与患者下巴与脸颊部位垫住，避免呼吸机面罩出现漏气情况，提高了面罩密封性，同时也避免压疮产生，值得推广。

技术特征：

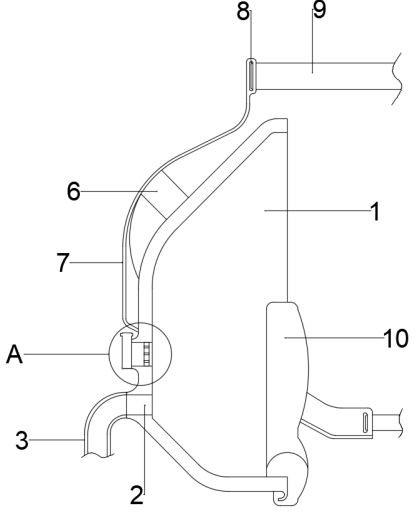

1.一种呼吸机面罩，包括面罩主体（1），其特征在于：所述面罩主体（1）下端设置有进气接口（2），所述进气接口（2）下端连接有进气管道（3），所述进气接口（2）上端设置有出气管道（4），所述出气管道（4）内设置有单向阀（5），所述面罩主体（1）上通过枢轴（6）连接有三叉支架（7），所述三叉支架（7）末端设置有固定带穿孔（8），所述固定带穿孔（8）内穿入面罩固定带（9），所述面罩主体（1）下端边沿上套装有u型护垫（10），所述u型护垫（10）包括硅胶垫主体（11），所述硅胶垫主体（11）上设置有u型卡槽（12），所述硅胶垫主体（11）下端设置有下巴衬部（13），所述硅胶垫主体（11）左右两端设置有脸颊衬部（14）。

2.根据权利要求1所述的一种呼吸机面罩，其特征在于：所述进气接口（2）内设置有进气隔板（15），所述进气隔板（15）上设置有进气漏孔（16）。

3.根据权利要求1所述的一种呼吸机面罩，其特征在于：所述硅胶垫主体（11）采用固体型医用硅胶材料制成。

4.根据权利要求1所述的一种呼吸机面罩，其特征在于：所述下巴衬部（13）与脸颊衬部（14）为月牙状结构，所述下巴衬部（13）与脸颊衬部（14）上弧形部位的厚度大于平直部位。

5.根据权利要求1所述的一种呼吸机面罩，其特征在于：所述下巴衬部（13）与脸颊衬部（14）之间设置有层叠气垫（17）。

技术总结
本技术公开了一种呼吸机面罩，包括面罩主体，面罩主体下端设置有进气接口，进气接口下端连接有进气管道，进气接口上端设置有出气管道，出气管道内设置有单向阀，面罩主体上通过枢轴连接有三叉支架，三叉支架末端设置有固定带穿孔，固定带穿孔内穿入面罩固定带，面罩主体下端边沿上套装有U型护垫，U型护垫包括硅胶垫主体，硅胶垫主体上设置有U型卡槽，硅胶垫主体下端设置有下巴衬部，硅胶垫主体左右两端设置有脸颊衬部，在呼吸机面罩下端边沿部位设置了可拆卸的U型护垫，在老年患者使用的时候可以加装在呼吸机面罩上，从而将呼吸机面罩与患者下巴与脸颊部位垫住，避免呼吸机面罩出现漏气情况，提高密封性，同时也避免压疮产生，值得推广。

技术研发人员：夏乙力
受保护的技术使用者：成都市双流区第一人民医院
技术研发日：20230110
技术公布日：2024/1/12
