一种带手托的护理车的制作方法

本技术涉及医疗器械，尤其涉及一种带手托的护理车。

背景技术：

1、护理车专用于给患者提供药品以及输液，在护理车使用过程中为了方便医护人员使用常在护理车上安装手托，但是现有的手托不方便调节使用长度以及无法对使用的方向进行改变。

2、比如现有专利(公告号：cn203874016u)公开了一种外科护理用托盘车，属于外科医疗器械。该托盘车包括托盘、底架以及支撑杆；所述支撑杆的一端与托盘连接，支撑杆的另一端设有夹紧装置；所述托盘侧部设有网兜和挂钩，托盘底部设有电池和振动电机；所述底架上设有废物箱，底架底部设有万向轮。

3、上述装置在使用过程中，虽设有手托但是其手托不方便调节长度，无法满足医护人员的实际工作需求，同时该手托还无法调节使用的方向，实用性较差。

4、为此，我们提出一种带手托的护理车解决上述问题。

技术实现思路

1、本实用新型提供一种带手托的护理车，解决了现有技术中手托不方便调节长度以及使用方向的技术问题。

2、为解决上述技术问题，本实用新型提供的一种带手托的护理车，包括：安装底座，所述安装底座上连接有支撑立柱，所述支撑立柱的顶部连接有工作台，所述支撑立柱上转动连接有安装套筒，所述安装套筒上连接有第一手托，所述第一手托内滑动连接有第二手托，所述第二手托的底部连接有固定座，所述固定座的底部设置有滚轮，所述滚轮滑动连接在第一手托的内壁上，所述第一手托上滑动连接有限位柱，所述限位柱的一端延伸至第一手托的外部并连接有连接板，所述限位柱上套接有压缩弹簧，所述压缩弹簧的一端连接在连接板上，另一端连接在第一手托上。

3、优选的，所述支撑立柱上设置有用于对安装套筒定位的定位组件，所述定位组件包括支撑杆，所述支撑杆连接在安装底座上，所述支撑杆的一端转动连接有安装板，所述安装板的一端连接有缓冲弹簧，所述缓冲弹簧的另一端连接在支撑立柱上，所述安装板的另一端连接有限位杆，所述限位杆的另一端插接在安装套筒上，所述安装套筒上开设多个与限位杆相适配的限位孔。

4、优选的，所述第一手托内连接有导向杆，所述固定座滑动连接在导向杆上。

5、优选的，所述第二手托的一端连接有把手。

6、优选的，所述工作台上连接有防护框。

7、优选的，所述固定座的数量为两个。

8、优选的，所述工作台内一体成型有防滑颗粒。

9、优选的，所述支撑立柱的材质为不锈钢。

10、与相关技术相比较，本实用新型提供的一种带手托的护理车具有如下有益效果：

11、1、本实用新型中，拉动连接板，使限位柱从第一手托内抽出，随后拉动第二手托将其从第一手托内抽出，进而扩大第一手托的使用范围，当调节完成后，松开连接板，使限位柱受到压缩弹簧的弹力继续插接在第一手托内对固定座的位置进行限制。

12、2、本实用新型中，按压安装板的一端使限位杆从安装套筒内抽出，随后转动安装套筒进行方向的调整，调整完成后松开安装板，使安装板受到缓冲弹簧的弹力带动限位杆插接在安装套筒内对第一手托的位置进行固定。

技术特征：

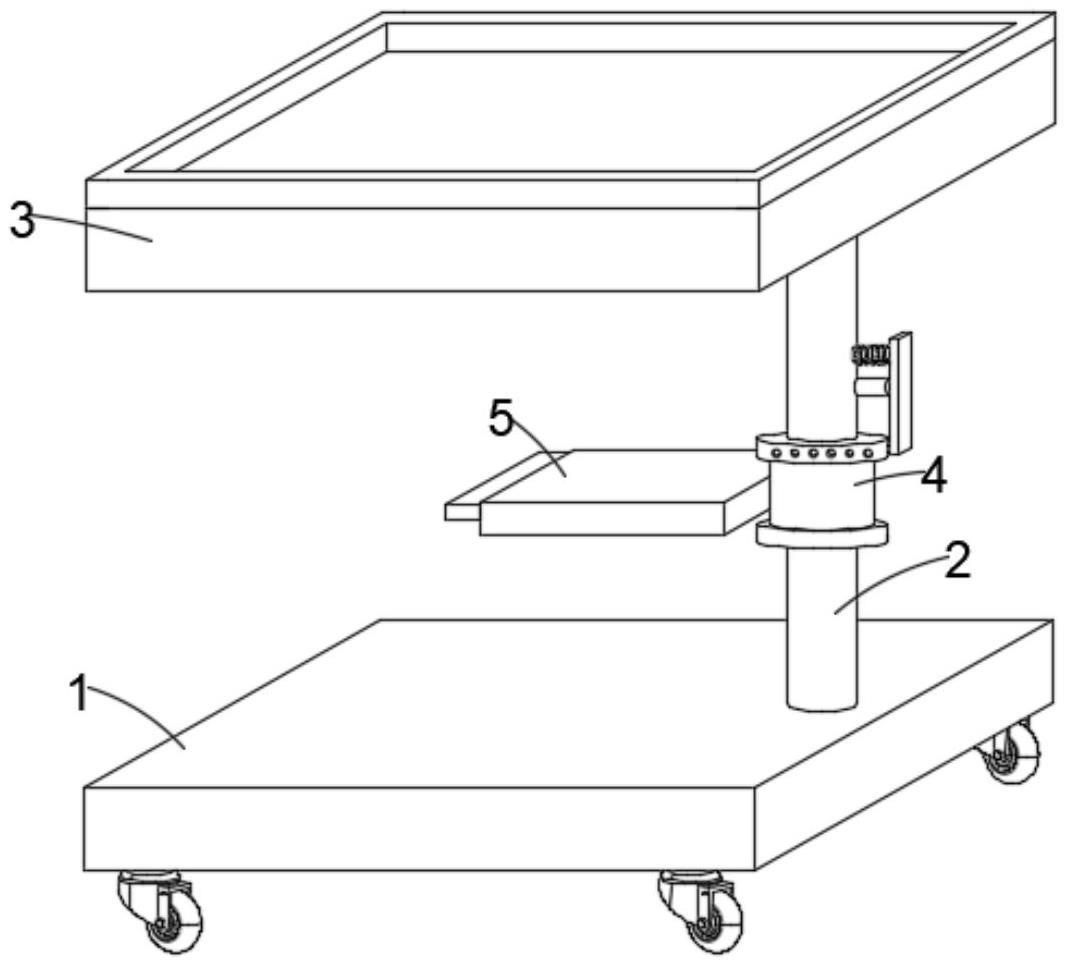

1.一种带手托的护理车，包括：安装底座(1)，其特征在于，所述安装底座(1)上连接有支撑立柱(2)，所述支撑立柱(2)的顶部连接有工作台(3)，所述支撑立柱(2)上设置有安装套筒(4)，所述安装套筒(4)上连接有第一手托(5)，所述第一手托(5)内设置有第二手托(6)，所述第二手托(6)的底部连接有固定座(7)，所述固定座(7)的底部设置有滚轮，所述第一手托(5)上设置有限位柱(8)，所述限位柱(8)的一端延伸至第一手托(5)的外部并连接有连接板(9)，所述限位柱(8)上套接有压缩弹簧(10)，所述支撑立柱(2)上设置有用于对安装套筒(4)定位的定位组件。

2.根据权利要求1所述的一种带手托的护理车，其特征在于，所述定位组件包括支撑杆(11)，所述支撑杆(11)连接在安装底座(1)上，所述支撑杆(11)的一端设置有安装板(12)，所述安装板(12)的一端连接有缓冲弹簧(13)，所述缓冲弹簧(13)的另一端连接在支撑立柱(2)上，所述安装板(12)的另一端连接有限位杆(14)，所述限位杆(14)的另一端插接在安装套筒(4)上，所述安装套筒(4)上开设多个与限位杆(14)相适配的限位孔。

3.根据权利要求1所述的一种带手托的护理车，其特征在于，所述第一手托(5)内连接有导向杆(15)，所述固定座(7)滑动连接在导向杆(15)上。

4.根据权利要求1所述的一种带手托的护理车，其特征在于，所述第二手托(6)的一端连接有把手。

5.根据权利要求1所述的一种带手托的护理车，其特征在于，所述工作台(3)上连接有防护框。

6.根据权利要求1所述的一种带手托的护理车，其特征在于，所述固定座(7)的数量为两个。

7.根据权利要求1所述的一种带手托的护理车，其特征在于，所述工作台(3)内一体成型有防滑颗粒。

8.根据权利要求1所述的一种带手托的护理车，其特征在于，所述支撑立柱(2)的材质为不锈钢。

技术总结
本技术公开了一种带手托的护理车，涉及医疗器械技术领域，包括安装底座，所述安装底座上连接有支撑立柱，所述支撑立柱的顶部连接有工作台，本技术中，拉动连接板，使限位柱从第一手托内抽出，随后拉动第二手托将其从第一手托内抽出，进而扩大第一手托的使用范围，当调节完成后，松开连接板，使限位柱受到压缩弹簧的弹力继续插接在第一手托内对固定座的位置进行限制，按压安装板的一端使限位杆从安装套筒内抽出，随后转动安装套筒进行方向的调整，调整完成后松开安装板，使安装板受到缓冲弹簧的弹力带动限位杆插接在安装套筒内对第一手托的位置进行固定，本技术可对手托的使用位置和使用长度进行调整。

技术研发人员：李帅
受保护的技术使用者：李帅
技术研发日：20230202
技术公布日：2024/1/12
