一种智能艾灸装置的制作方法

本技术涉及理疗机器人领域，特别是涉及一种智能艾灸装置。

背景技术：

1、灸法是一种中国特有的治疗疾病的手段，其是把燃烧着的艾绒按一定穴位熏灼皮肤，利用热的刺激来治疗疾病，如传统艾灸治疗主要用艾草与特定药物混合后，在特定穴位上进行一定时间的熏烤，起到祛病健体的效果。

2、传统的灸法均需经验娴熟的师傅手动操作进行，并且需要师傅一直拿着艾柱，时间过长会造成肌肉酸痛，不仅使用不方便，而且费力又费时，从而给使用造成了诸多不便。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种智能艾灸装置，通过设置的燃烧仓结构，使用者可以通过其中的点火器，将艾草等材料加入燃烧仓内点燃，并通过底端的风机组件向上鼓风，烟气顺烟管和波纹管移动至艾灸组件内，而艾灸筒中设置有的多组艾灸烟针结构，可缓慢将艾灸筒内的烟气释放，而由于滤片和定位环结构可方便使用者将艾灸组件贴近患处，提高理疗的效果。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种智能艾灸装置，包括燃烧仓，所述燃烧仓的顶端连通有烟管，所述烟管的顶端与波纹管连通，所述波纹管的另一端艾灸组件连通，所述艾灸组件的外侧通过支架与烟管卡设固定，所述燃烧仓中通过燃烧板分隔为上下两层，所述燃烧板的底端设置有风机组件，所述燃烧仓的一侧通过进气管与外界环境连通，所述艾灸组件中包括艾灸筒、艾灸烟针、滤片和定位环，所述艾灸筒的内部固定有多组艾灸烟针，所述滤片通过定位环固定于艾灸筒的内侧。

3、作为本实用新型的一种优选技术方案，所述滤片设置有多组，且目数均不同，所述定位环的内侧开设有扣孔结构，所述艾灸筒的外侧固定有红外感应组件。

4、作为本实用新型的一种优选技术方案，所述风机组件的一端与外接电源电性连接，且所述燃烧板为多孔式结构。

5、作为本实用新型的一种优选技术方案，所述烟管为钢管包裹着的塑料管道结构，且所述支架的底端管道夹结构，且该结构通过螺栓与烟管的外壁固定连接。

6、作为本实用新型的一种优选技术方案，所述燃烧仓的内壁涂覆有耐热涂层，且其底端固定有万向轮结构。

7、作为本实用新型的一种优选技术方案，所述红外感应组件的一端与控制结构电性连接。

8、作为本实用新型的一种优选技术方案，所述燃烧仓内设置有点火器结构。

9、与现有技术相比，本实用新型能达到的有益效果是：

10、1、本装置中，通过设置的燃烧仓结构，使用者可以通过其中的点火器，将艾草等材料加入燃烧仓内点燃，并通过底端的风机组件向上鼓风，烟气顺烟管和波纹管移动至艾灸组件内，而艾灸筒中设置有的多组艾灸烟针结构，可缓慢将艾灸筒内的烟气释放，而由于滤片和定位环结构可方便使用者将艾灸组件贴近患处，提高理疗的效果。

11、2、本装置中，通过设置的支架结构，使用者可以将带有波纹管的艾灸组件进行手持，或者放置在支架上，进而起到便于治疗的效果，手持可对准任意位置，有支架固定可节省人力，波纹管可进行变形和伸长缩短，方便使用，带有红外感应组件的艾灸筒结构，可对患处的温度进行监测，在可接受的阈值内进行监测，否则发生警报，提高使用的安全性。

技术特征：

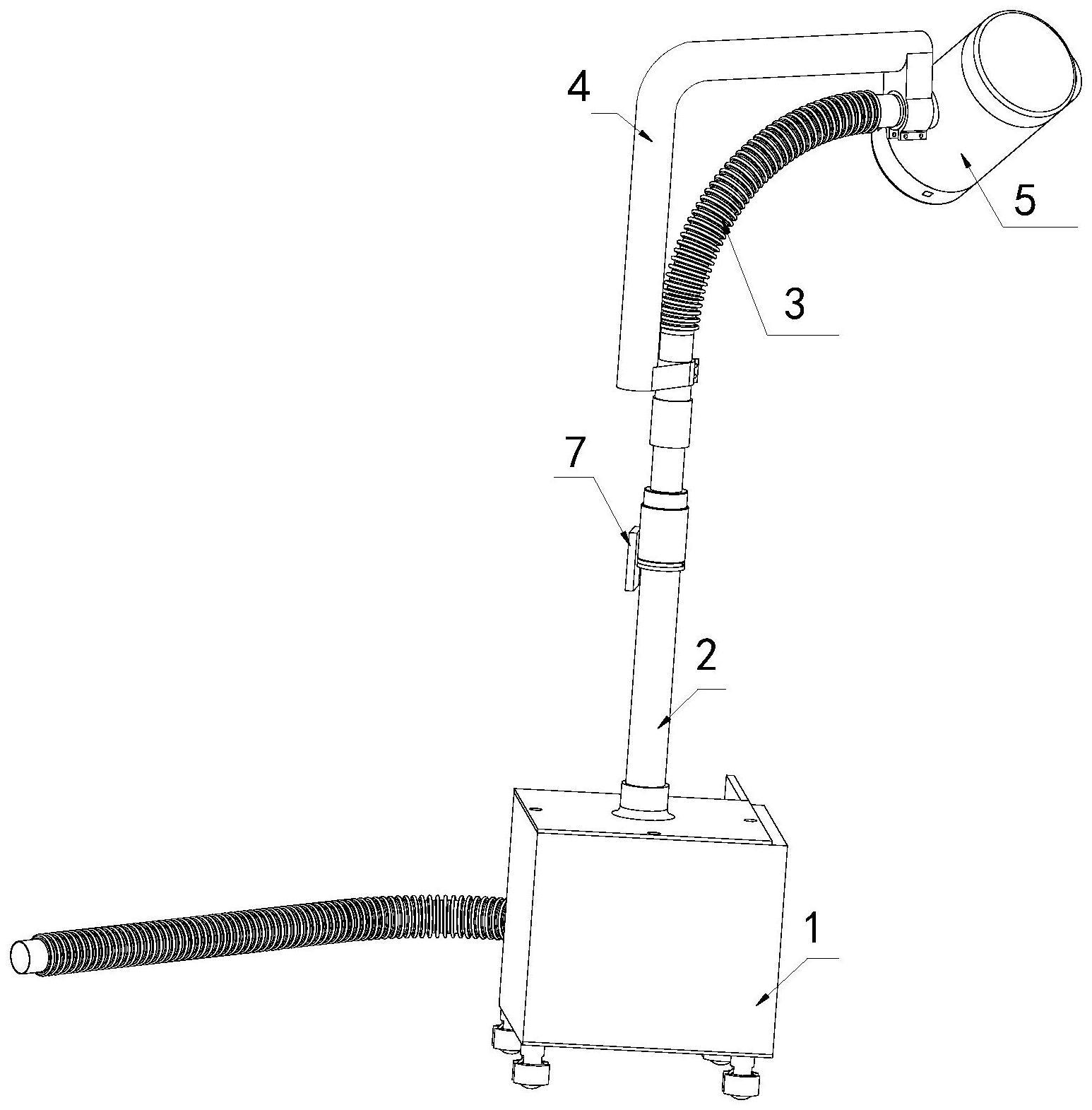

1.一种智能艾灸装置，包括燃烧仓(1)，其特征在于：所述燃烧仓(1)的顶端连通有烟管(2)，所述烟管(2)的顶端与波纹管(3)连通，所述波纹管(3)的另一端艾灸组件(5)连通，所述艾灸组件(5)的外侧通过支架(4)与烟管(2)卡设固定，所述燃烧仓(1)中通过燃烧板(12)分隔为上下两层，所述燃烧板(12)的底端设置有风机组件(13)，所述燃烧仓(1)的一侧通过进气管(11)与外界环境连通，所述艾灸组件(5)中包括艾灸筒(51)、艾灸烟针(52)、滤片(53)和定位环(54)，所述艾灸筒(51)的内部固定有多组艾灸烟针(52)，所述滤片(53)通过定位环(54)固定于艾灸筒(51)的内侧。

2.根据权利要求1所述的一种智能艾灸装置，其特征在于：所述滤片(53)设置有多组，且目数均不同，所述定位环(54)的内侧开设有扣孔结构，所述艾灸筒(51)的外侧固定有红外感应组件(6)。

3.根据权利要求1所述的一种智能艾灸装置，其特征在于：所述风机组件(13)的一端与外接电源电性连接，且所述燃烧板(12)为多孔式结构。

4.根据权利要求1所述的一种智能艾灸装置，其特征在于：所述烟管(2)为钢管包裹着的塑料管道结构，且所述支架(4)的底端管道夹结构，且该结构通过螺栓与烟管(2)的外壁固定连接。

5.根据权利要求1所述的一种智能艾灸装置，其特征在于：所述燃烧仓(1)的内壁涂覆有耐热涂层，且其底端固定有万向轮结构。

6.根据权利要求2所述的一种智能艾灸装置，其特征在于：所述红外感应组件(6)的一端与控制结构(7)电性连接。

7.根据权利要求1所述的一种智能艾灸装置，其特征在于：所述燃烧仓(1)内设置有点火器结构。

技术总结
本技术公开了一种智能艾灸装置，包括燃烧仓，燃烧仓的顶端连通有烟管，烟管的顶端与波纹管连通，波纹管的另一端艾灸组件连通，艾灸组件的外侧通过支架与烟管卡设固定，燃烧仓中通过燃烧板分隔为上下两层，燃烧板的底端设置有风机组件，燃烧仓的一侧通过进气管与外界环境连通，艾灸组件中包括艾灸筒、艾灸烟针、滤片和定位环，艾灸筒的内部固定有多组艾灸烟针，将艾草等材料加入燃烧仓内点燃，并通过底端的风机组件向上鼓风，烟气顺烟管和波纹管移动至艾灸组件内，而艾灸筒中设置有的多组艾灸烟针结构，可缓慢将艾灸筒内的烟气释放，而由于滤片和定位环结构可方便使用者将艾灸组件贴近患处，提高理疗的效果。

技术研发人员：王楠杰,马仟思,梁丽新,王福超
受保护的技术使用者：广西康卫士健康科技有限公司
技术研发日：20230113
技术公布日：2024/1/12
