一种多功能种植螺钉装拆装置的制作方法

本技术涉及种植牙，具体涉及一种多功能种植螺钉装拆装置。

背景技术：

1、种植牙是一种以植入骨组织内的下部结构为基础来支持、固位上部牙修复体的缺牙修复方式，可以获得在功能、结构以及美观效果等诸多方面都接近天然牙齿的义齿，修复效果突出，因而成为越来越多缺失牙患者的首选修复方式。

2、从结构上看，种植牙可分为种植体、种植基台和牙冠等三大部分，种植体植入于患者的牙槽骨内，种植螺丝依次穿过牙冠和种植基台后与种植体螺纹连接，将牙冠和种植基台固定于种植体上，通过种植螺丝将牙冠和种植基台固定在种植体上，从而实现对患者的缺失牙进行修复。

3、种植体在安装后，一般需要先需要通过覆盖螺丝将种植体的开口密封，在持续几个月后，又需要割开牙龈进行愈合基台的安装，在安装的过程中，伤口处于暴露的状态，在进行操作时，装拆装置易与伤口接触，进而造成伤口的进一步扩大，影响修复，同时缺少照明的结构，影响装拆的效率。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种多功能种植螺钉装拆装置，能在种植体的外部套上保护管，使螺丝刀从保护管中与种植体接触，避免了螺丝刀与伤口接触，增加了安全性，并且能点亮种植体，方便了操作。

2、本实用新型是通过以下技术方案来实现的：一种多功能种植螺钉装拆装置，包括保护管，所述保护管上端套有转动环，转动环的底面上安装有固定块，固定块的一侧面呈弧形结构设置，并与保护管的外壁面接触，固定块的内部倾斜形成安装槽，安装槽的内壁面上安装有led灯，led灯倾斜朝下照射，保护管下端开口的内壁面上设有多个凹槽，凹槽的内部均安装有弹簧，弹簧朝下凹槽开口的一端均安装有夹紧块，夹紧块一端均穿过凹槽的开口延伸至外界，夹紧块位于外界的一端上均形成弧形结构的导流部。

3、作为优选的技术方案，保护管上端开口的外壁面上设有环形结构的定位槽，转动环的内圈面上安装有定位环，定位环活动安装于定位槽中。

4、作为优选的技术方案，固定块的顶面上安装有与安装槽连通的布线管，布线管中安装有与led灯连接的导线。

5、作为优选的技术方案，保护管下端开口的内壁面凸出形成环形结构的定位部，定位部位于夹紧块的上方。

6、作为优选的技术方案，保护管、转动环和固定块均由透明塑料材料制成。

7、本实用新型的有益效果是：本实用新型结构简单，能在种植体的外部套上保护管，使操作工具从保护管内部通过，并与种植体接触，避免了操作工具与伤口接触，增加了安全性，且通过led灯能将种植体的上端点亮，方便了操作工具与种植体上方的开口插接，且led灯能沿着保护管转动，使led灯能避开操作工具。

技术特征：

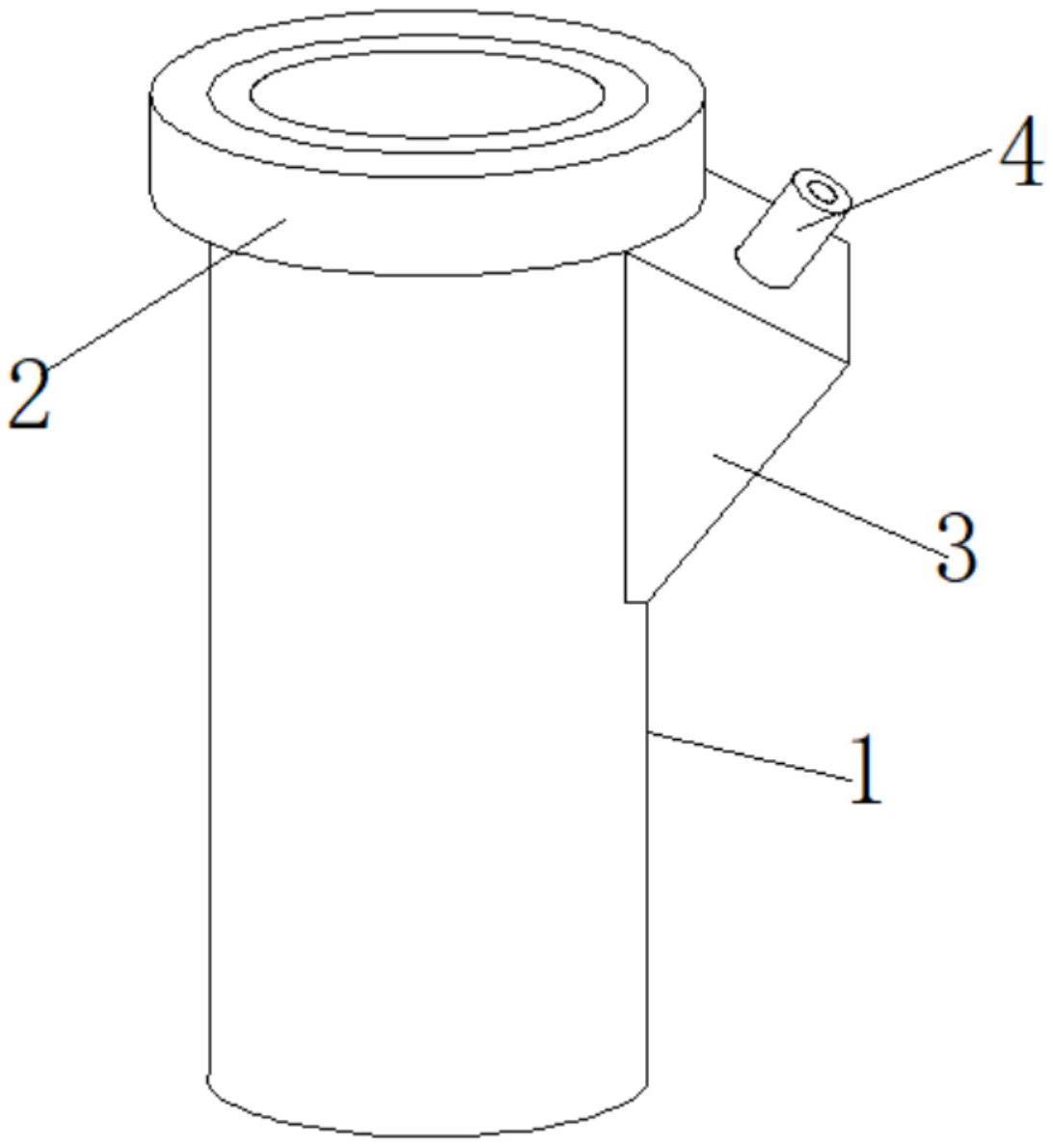

1.一种多功能种植螺钉装拆装置，其特征在于：包括保护管（1），所述保护管（1）上端套有转动环（2），转动环（2）的底面上安装有固定块（3），固定块（3）的一侧面呈弧形结构设置，并与保护管（1）的外壁面接触，固定块（3）的内部倾斜形成安装槽（5），安装槽（5）的内壁面上安装有led灯（6），led灯（6）倾斜朝下照射，保护管（1）下端开口的内壁面上设有多个凹槽，凹槽的内部均安装有弹簧（8），弹簧（8）朝下凹槽开口的一端均安装有夹紧块（9），夹紧块（9）一端均穿过凹槽的开口延伸至外界，夹紧块（9）位于外界的一端上均形成弧形结构的导流部（10）。

2.根据权利要求1所述的多功能种植螺钉装拆装置，其特征在于：保护管（1）上端开口的外壁面上设有环形结构的定位槽，转动环（2）的内圈面上安装有定位环（11），定位环（11）活动安装于定位槽中。

3.根据权利要求1所述的多功能种植螺钉装拆装置，其特征在于：固定块（3）的顶面上安装有与安装槽连通的布线管（4），布线管（4）中安装有与led灯连接的导线。

4.根据权利要求1所述的多功能种植螺钉装拆装置，其特征在于：保护管（1）下端开口的内壁面凸出形成环形结构的定位部（7），定位部（7）位于夹紧块的上方。

5.根据权利要求1所述的多功能种植螺钉装拆装置，其特征在于：保护管（1）、转动环（2）和固定块（3）均由透明塑料材料制成。

技术总结
本技术公开了一种多功能种植螺钉装拆装置，包括保护管，所述保护管上端套有转动环，转动环的底面上安装有固定块，固定块的内部倾斜形成安装槽，安装槽的内壁面上安装有LED灯，LED灯倾斜朝下照射，保护管下端开口的内壁面上设有多个凹槽，凹槽的内部均安装有弹簧，弹簧朝下凹槽开口的一端均安装有夹紧块，夹紧块一端均穿过凹槽的开口延伸至外界，夹紧块位于外界的一端上均形成弧形结构的导流部。本技术结构简单，能在种植体的外部套上保护管，使操作工具从保护管内部通过，避免了操作工具与伤口接触，通过LED灯能将种植体的上端点亮，方便了操作工具与种植体上方的开口插接。

技术研发人员：李幸生,杨少军,卓伟
受保护的技术使用者：深圳市德钰医疗器械有限公司
技术研发日：20230208
技术公布日：2024/1/11
