一种便携式红外理疗灯的制作方法

本技术涉及红外理疗，特别是涉及一种便携式红外理疗灯。

背景技术：

1、红外线是一种能够深入皮肤和皮下组织的射线，所以红外理疗是可以穿过皮肤，直接使肌肉、皮下组织等产生热效应，加速血液物质循环，增加新陈代谢、减少疼痛、增加肌肉松弛、产生按摩效果等。目前的，红外理疗灯主要用于医院、美容院、会所、家庭等，但功率较大，使得体积也更大，产品相对笨重，装卸麻烦，角度调节不方便，极大的增加包装和运输成本。因此，亟需解决上述问题。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种可折叠收纳、结构简单、体积小并且可极大降低包装和运输成本的便携式红外理疗灯。

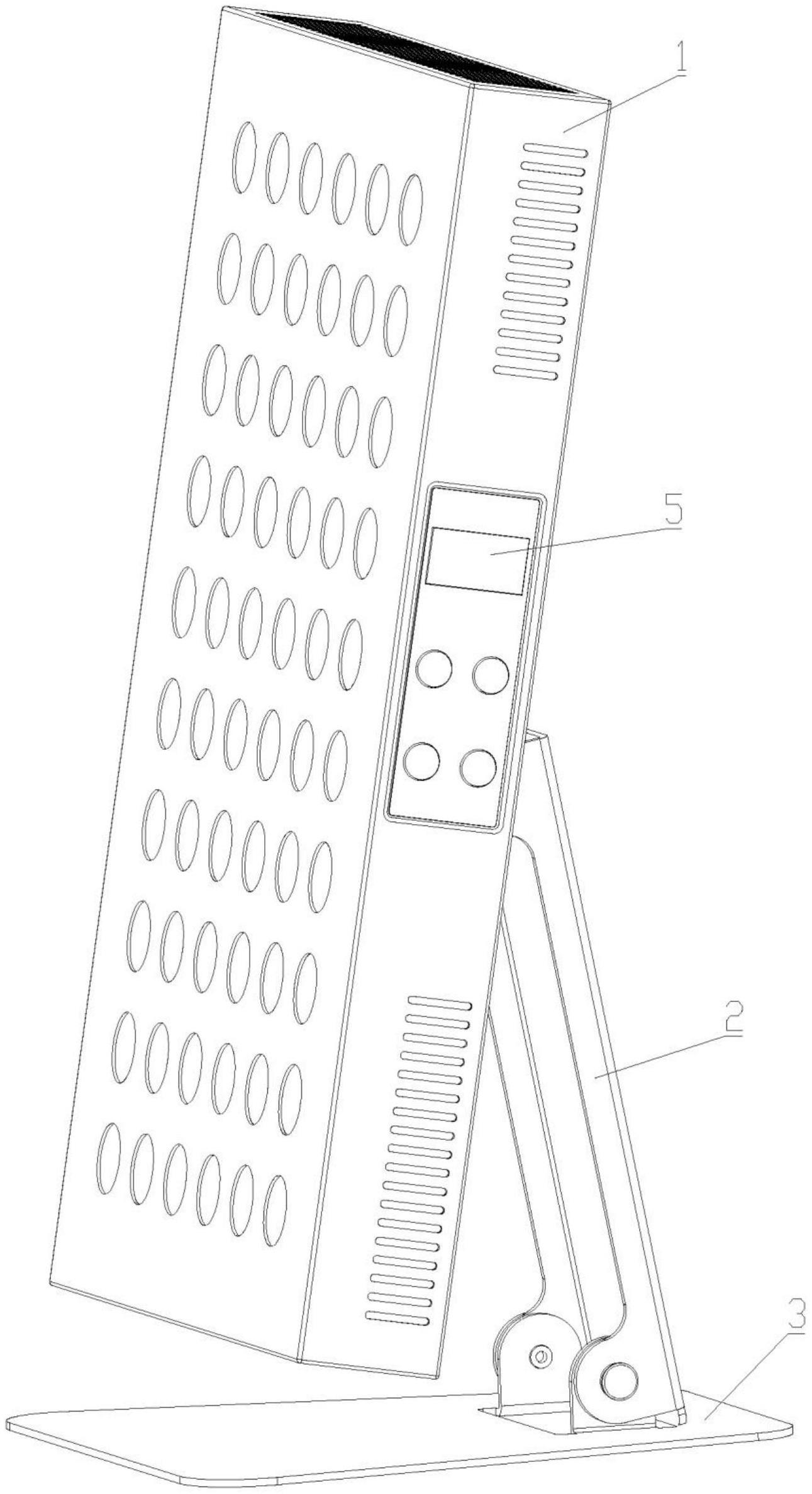

2、本实用新型通过以下技术方案来实现上述目的：一种便携式红外理疗灯，包括壳体、支架及底座，所述壳体内设有灯体组件和控制板，所述壳体上开设有供所述灯体组件的光线射出的透光孔，所述灯体组件与所述控制板电性连接，所述壳体的底部固接有连接板；所述底座、所述连接板分别转动连接于所述支架的两端，所述底座的旋转轴心至侧边的距离小于或等于所述支架的长度。

3、进一步的，所述灯体组件包括led灯板、透镜及散热器，所述led灯板上间隔设有若干红外led灯珠，所述透镜设有若干个，所述透镜与所述红外led灯珠一一对应设置，所述散热器与所述led灯板的底部贴合设置，所述散热器上间隔凸设有若干散热鳍片；通过红外led灯珠发出红外线，同时散热器可有效对led灯板散热，保证其正常工作，从而实现红外理疗的功能，并且红外led灯珠所消耗的功率较小，一定程度上减少冗余的结构，可有效减小体积，极大降低包装和运输的成本。

4、进一步的，所述壳体包括主壳和背盖，所述主壳的正面设有若干所述透光孔，所述透光孔与所述透镜一一对应设置，所述主壳的背面设有安装敞口，所述背盖固设于所述主壳的背面，以将所述安装敞口封闭；便于将灯体组件安装于壳体内，方便装配。

5、进一步的，所述主壳的侧面开设有若干散热孔；提高散热效果，保证灯体组件能够正常工作，确保红外理疗的功效。

6、进一步的，所述控制板上电性连接有操作按键、显示屏及电源接头，所述主壳上开设有与所述操作按键、所述显示屏、所述电源接头相适配的避让孔。

7、进一步的，述底座的底部设有防滑垫，所述防滑垫的材质为硅胶；提高防滑性能，保证放置的稳定且牢靠。

8、进一步的，所述支架的横截面呈c字形；结构简单，可有效减少体积，同时还能保证足够的强度。

9、本实用新型的有益效果在于：通过将灯体组件设置在壳体内，且在壳体上开设有供灯体组件的光线射出的透光孔，在壳体的底部固接有连接板，底座、连接板分别转动连接在支架的两端，而且底座的旋转轴心至侧边的距离小于或等于支架的长度，从而可以让底座折叠收纳在壳体的底部，让支架和底座均与壳体的底部平行，有效的减少所占用的空间，极大的降低包装和运输的成本；同时可以让壳体相对底座转动角度，以调整透光孔的朝向，更好的适应用户，使用更加方便，由此解决了现有技术中的技术问题；总体而言，本实用新型具备了结构简单、装卸方便以及操作便捷的优点，并且可实现折叠收纳，有效减小整体的体积，极大降低包装和运输的成本。

技术特征：

1.一种便携式红外理疗灯，其特征在于：包括壳体、支架及底座，所述壳体内设有灯体组件和控制板，所述壳体上开设有供所述灯体组件的光线射出的透光孔，所述灯体组件与所述控制板电性连接，所述壳体的底部固接有连接板；

2.根据权利要求1所述的一种便携式红外理疗灯，其特征在于：所述灯体组件包括led灯板、透镜及散热器，所述led灯板上间隔设有若干红外led灯珠，所述透镜设有若干个，所述透镜与所述红外led灯珠一一对应设置，所述散热器与所述led灯板的底部贴合设置，所述散热器上间隔凸设有若干散热鳍片。

3.根据权利要求2所述的一种便携式红外理疗灯，其特征在于：所述壳体包括主壳和背盖，所述主壳的正面设有若干所述透光孔，所述透光孔与所述透镜一一对应设置，所述主壳的背面设有安装敞口，所述背盖固设于所述主壳的背面，以将所述安装敞口封闭。

4.根据权利要求3所述的一种便携式红外理疗灯，其特征在于：所述主壳的侧面开设有若干散热孔。

5.根据权利要求3所述的一种便携式红外理疗灯，其特征在于：所述控制板上电性连接有操作按键、显示屏及电源接头，所述主壳上开设有与所述操作按键、所述显示屏、所述电源接头相适配的避让孔。

6.根据权利要求1所述的一种便携式红外理疗灯，其特征在于：所述底座的底部设有防滑垫，所述防滑垫的材质为硅胶。

7.根据权利要求1所述的一种便携式红外理疗灯，其特征在于：所述支架的横截面呈c字形。

技术总结
本技术公开了一种便携式红外理疗灯，包括壳体、支架及底座，所述壳体内设有灯体组件和控制板，所述壳体上开设有供所述灯体组件的光线射出的透光孔，所述灯体组件与所述控制板电性连接，所述壳体的底部固接有连接板；所述底座、所述连接板分别转动连接于所述支架的两端，所述底座的旋转轴心至侧边的距离小于或等于所述支架的长度。本技术具备了结构简单、装卸方便以及操作便捷的优点，并且可实现折叠收纳，有效减小整体的体积，极大降低包装和运输的成本。

技术研发人员：黄冠江,陈建农,马志真
受保护的技术使用者：深圳市巧精灵照明有限公司
技术研发日：20230210
技术公布日：2024/1/12
