一种经鼻插管固定装置

本技术涉及医疗辅助设备领域，具体涉及一种经鼻插管固定装置。

背景技术：

1、在临床医学上，在患者需要辅助呼吸的时候，需要进行人体插气管帮助患者呼吸，在患者无法进食的时候，有时候需要进行人体插胃管进行营养补给以及药物治疗，在这些人体外接管插管辅助治疗患者、后续的康复过程中较为常见，人体外接管插管医疗方式多采取经口插管和经鼻插管。

2、在使用经鼻插管时，需要对经鼻插管进行固定，固定一般采用固定装置进行，但现有的部分经鼻插管固定装置在使用时无法调节大小，导致固定效果不理想，且容易使病人产生束缚感，同时现有的部分经鼻插管固定装置存在对外接管道的固定效果不理想的问题。

技术实现思路

1、解决的技术问题：现有的部分经鼻插管固定装置在使用时无法调节大小，导致固定效果不理想，且容易使病人产生束缚感，同时现有的部分经鼻插管固定装置存在对外接管道的固定效果不理想的问题。

2、针对现有技术的不足，本实用新型提供了一种经鼻插管固定装置，解决了背景技术中提到的问题。

3、技术方案：

4、为实现以上目的，本实用新型通过以下技术方案予以实现：

5、一种经鼻插管固定装置，包括：鼻托，所述鼻托的底部设置有第一连接机构和第二连接机构，所述第一连接机构和第二连接机构均设置有两个，所述鼻托位于第一连接机构和第二连接机构之间，所述鼻托的两侧分别设置有第一束缚带和第二束缚带。

6、在一种可能的实现方式中，所述第一连接机构包括第一连接管，所述第一连接管的表面套接有第一锁紧管，所述第一锁紧管与第一连接管螺纹连接，所述第一连接管的内部设置有第一防护垫。

7、在一种可能的实现方式中，所述第一连接管靠近鼻托的一侧设置有第一固定块，所述第一固定块靠近鼻托的一侧设置有螺纹槽。

8、在一种可能的实现方式中，所述第二连接机构包括第二连接管，所述第二连接管的表面套接有第二锁紧管，所述第二锁紧管与第二连接管螺纹连接，所述第二连接管的内部设置有第二防护垫。

9、在一种可能的实现方式中，所述第二连接管靠近鼻托的一侧设置有第二固定块，所述第二固定块靠近鼻托的一侧设置有螺纹块，所述螺纹块穿过鼻托与螺纹槽螺纹连接。

10、在一种可能的实现方式中，所述第一束缚带的表面设置有安装垫，所述安装垫的表面开设有若干个锁孔，所述第一束缚带和第二束缚带的表面均设置有保护垫，所述第二束缚带远离鼻托的一端设置有锁扣，所述锁扣与锁孔匹配连接。

11、有益效果：

12、一是，通过将第一连接管与第二连接管进行匹配连接，然后使第一固定块与第二固定块相互匹配，并使螺纹块与螺纹槽螺纹连接，从而使第一连接管和第二连接管分别位于鼻托的两侧，然后使第二连接管位于病人的鼻腔内部，将外接管穿过第一连接管和第二连接管，使外接管进行插管，并通过设置的第一防护垫与第二防护垫对外接管进行防护，避免外接管损坏，同时通过设置的第一锁紧管对第一连接管进行锁紧，对外接管进行固定，避免外接管发生活动，影响插管工作的进行；

13、二是，通过将第一束缚带与第二束缚带进行连接，使第一束缚带穿过锁扣，使锁扣对第一束缚带进行固定，同时通过设置的多个锁孔，可以自由调节锁扣锁紧的位置，从而调节松紧度，并通过设置的保护垫对第一束缚带和第二束缚带进行保护，减少束缚带带来的束缚感，增加装置的实用性。

技术特征：

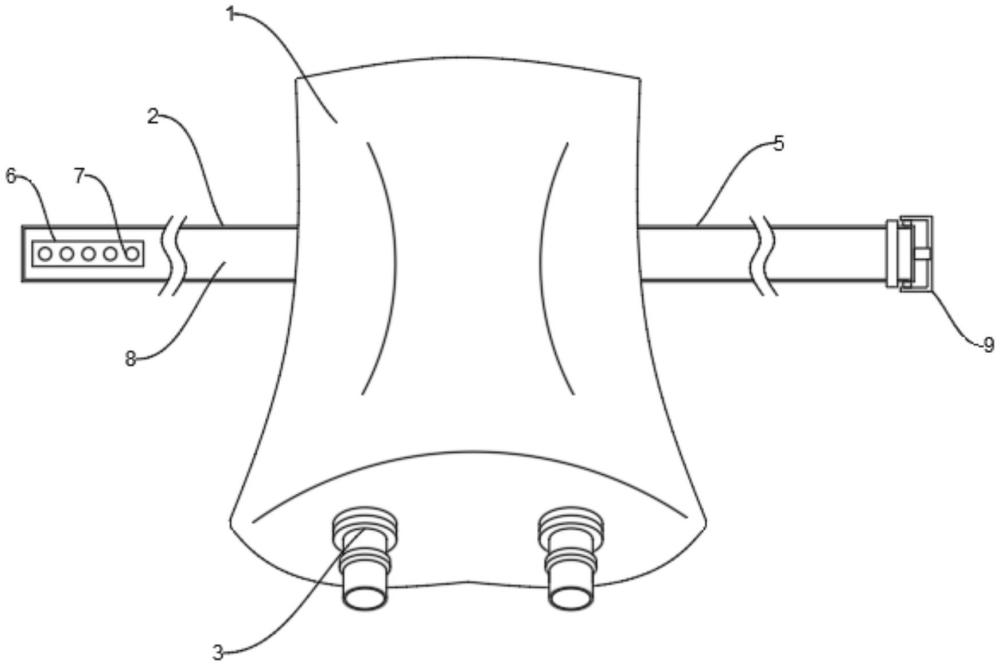

1.一种经鼻插管固定装置，包括鼻托(1)，其特征在于：所述鼻托(1)的底部设置有第一连接机构(3)和第二连接机构(4)，所述第一连接机构(3)和第二连接机构(4)均设置有两个，所述鼻托(1)位于第一连接机构(3)和第二连接机构(4)之间，所述鼻托(1)的两侧分别设置有第一束缚带(2)和第二束缚带(5)。

2.根据权利要求1所述的一种经鼻插管固定装置，其特征在于：所述第一连接机构(3)包括第一连接管(31)，所述第一连接管(31)的表面套接有第一锁紧管(32)，所述第一锁紧管(32)与第一连接管(31)螺纹连接，所述第一连接管(31)的内部设置有第一防护垫(33)。

3.根据权利要求2所述的一种经鼻插管固定装置，其特征在于：所述第一连接管(31)靠近鼻托(1)的一侧设置有第一固定块(34)，所述第一固定块(34)靠近鼻托(1)的一侧设置有螺纹槽(35)。

4.根据权利要求1所述的一种经鼻插管固定装置，其特征在于：所述第二连接机构(4)包括第二连接管(41)，所述第二连接管(41)的表面套接有第二锁紧管(42)，所述第二锁紧管(42)与第二连接管(41)螺纹连接，所述第二连接管(41)的内部设置有第二防护垫(43)。

5.根据权利要求4所述的一种经鼻插管固定装置，其特征在于：所述第二连接管(41)靠近鼻托(1)的一侧设置有第二固定块(44)，所述第二固定块(44)靠近鼻托(1)的一侧设置有螺纹块(45)，所述螺纹块(45)穿过鼻托(1)与螺纹槽(35)螺纹连接。

6.根据权利要求1所述的一种经鼻插管固定装置，其特征在于：所述第一束缚带(2)的表面设置有安装垫(6)，所述安装垫(6)的表面开设有若干个锁孔(7)，所述第一束缚带(2)和第二束缚带(5)的表面均设置有保护垫(8)，所述第二束缚带(5)远离鼻托(1)的一端设置有锁扣(9)，所述锁扣(9)与锁孔(7)匹配连接。

技术总结
本技术公开了一种经鼻插管固定装置，具体涉及医疗辅助设备技术领域，包括：鼻托，所述鼻托的底部设置有第一连接机构和第二连接机构，所述第一连接机构和第二连接机构均设置有两个，所述鼻托位于第一连接机构和第二连接机构之间，所述鼻托的两侧分别设置有第一束缚带和第二束缚带，所述第一连接机构包括第一连接管，所述第一连接管的表面套接有第一锁紧管，所述第一锁紧管与第一连接管螺纹连接，所述第一连接管的内部设置有第一防护垫。本技术可以避免外接管损坏，并对外接管进行固定，避免外接管发生活动，影响插管工作的进行，同时可以减少束缚带带来的束缚感，增加装置的实用性。

技术研发人员：宋文娟,薛莹,纪湧芳,郝瑞婷,陈永梅
受保护的技术使用者：中山大学附属第三医院
技术研发日：20230802
技术公布日：2024/5/12
