鼻腔喷雾器的制作方法

本技术涉及医疗器械,特别涉及一种鼻腔喷雾器。


背景技术:

1、目前,人们对个人清洁卫生关注较大,而个人清洁卫生也直接影响着人们的身体健康,特别是鼻腔健康。鼻腔清洁旨在减少或杜绝环节鼻塞、鼻炎等症状,人们会采用鼻腔清洁装置对鼻腔进行清洁,其中,鼻腔喷雾器是较为常见的一种鼻腔清洁装置。

2、现有的鼻腔喷雾器在按压后,会压缩内部空气并对鼻腔喷雾器瓶体内的生理性海水进行雾化并喷出,为实现鼻腔喷雾器按压后的复位,通常都会在鼻腔喷雾器内安装有复位弹簧,复位弹簧与按压组件的内部结构相抵接,当按压组件按下后复位弹簧压缩,松手后复位弹簧的弹性势能转化为按压组件向上的动能。虽然目前的弹簧都有防锈处理,但弹簧长时间浸润生理性海水仍然容易被腐蚀生锈,而生锈后的弹簧与生理性海水接触则会对喷液造成污染,这也对鼻腔喷雾器使用者的用药健康产生了威胁。


技术实现思路

1、本实用新型的主要目的是提供一种鼻腔喷雾器,旨在提供一种内部生理性海水不易被污染的鼻腔喷雾器。

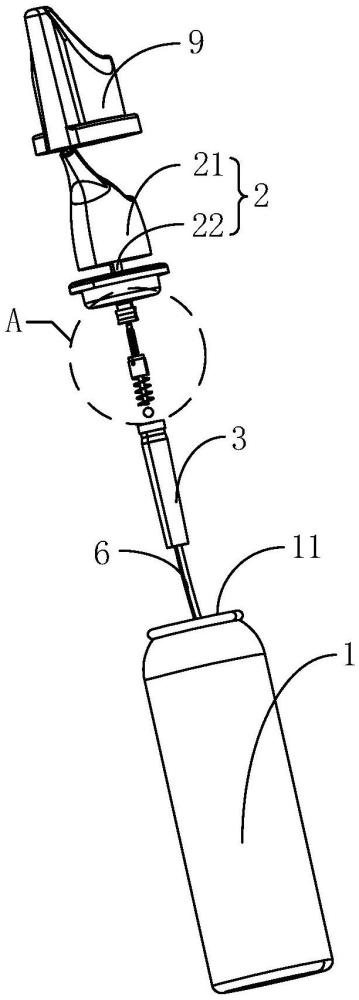

2、为实现上述目的,本实用新型提出的鼻腔喷雾器,包括:

3、瓶体,所述瓶体设有具有开口的容纳腔;

4、按压组件,所述按压组件活动设于所述开口并位于所述瓶体的外侧,所述按压组件形成有与所述容纳腔连通的喷嘴;

5、活塞套,所述活塞套设于所述开口并朝向所述容纳腔延伸,所述活塞套设有连通所述喷嘴和所述容纳腔的液体通道,和环设于所述液体通道外周的防护槽,所述防护槽朝向所述按压组件一侧设有槽口;

6、复位弹簧,所述复位弹簧设于所述防护槽内,所述按压组件的至少部分结构伸入所述防护槽并与所述复位弹簧相抵接。

7、在本实用新型的一实施例中,所述按压组件包括:

8、壳体,所述壳体设有具有喷嘴的出液通道,所述壳体位于所述瓶体的外侧;

9、连接管,所述连接管穿设于所述开口,所述连接管的一端连通所述出液通道;

10、泵杆,所述泵杆的一端插设于所述连接管内,所述泵杆的至少部分结构伸入所述防护槽并与所述复位弹簧相抵接。

11、在本实用新型的一实施例中,所述鼻腔喷雾器还包括限位件,所述限位件套设于所述连接管的环侧并与所述活塞套的内壁抵接固定。

12、在本实用新型的一实施例中,所述复位弹簧包括第一弹簧和第二弹簧,所述第一弹簧设于所述防护槽,所述第一弹簧的一端与所述泵杆相抵接;

13、所述第二弹簧套设于所述连接管的环侧,所述第二弹簧的一端与所述连接管相抵接,另一端与所述限位件相抵接。

14、在本实用新型的一实施例中,所述连接管的环侧设有环形凸起,所述环形凸起与所述第二弹簧相抵接。

15、在本实用新型的一实施例中,所述环形凸起的上底面设有环形密封部,所述环形密封部设于所述连接管与所述开口接触位置。

16、在本实用新型的一实施例中,所述泵杆伸入所述防护槽的结构设有两个通孔,两所述通孔与所述液体通道相连通。

17、在本实用新型的一实施例中,所述活塞套背向所述开口的一端连接有入液管,用以连接所述容纳腔,所述液体通道内设有截留球,所述截留球用以止挡自所述入液管进入的液体。

18、在本实用新型的一实施例中,所述泵杆朝向所述截留球的一侧设有限位杆,所述限位杆位于所述液体通道内并与所述截留球间隔设置。

19、在本实用新型的一实施例中,所述连接管的外侧壁设有第一台阶斜面,所述限位件的内侧壁设有第二台阶斜面,所述第一台阶斜面和所述第二台阶斜面平行设置。

20、在本实用新型技术方案中,提出了一种鼻腔喷雾器,其主要包括瓶体、按压组件、活塞套以及复位弹簧,瓶体开设有开口,开口朝向容纳腔的一侧设置活塞套,背向容纳腔的一侧设置供用户按压的按压组件,当用户按压按压组件,按压组件会向下压缩瓶内空气,使得液体通道内形成负压,生理性海水随之压出瓶体。复位弹簧用以与按压组件的下端接触使按压组件回弹,复位弹簧容置于防护槽内并不与液体通道连通,所以生理性海水不会与复位弹簧相接触,如此便保护了复位弹簧不会被生理性海水腐蚀,也就不会造成生理性海水的污染,保证了瓶内液体的清洁。



技术特征:

1.一种鼻腔喷雾器,其特征在于,包括:

2.如权利要求1所述的鼻腔喷雾器,其特征在于,所述按压组件包括:

3.如权利要求2所述的鼻腔喷雾器,其特征在于,所述鼻腔喷雾器还包括限位件,所述限位件套设于所述连接管的环侧并与所述活塞套的内壁抵接固定。

4.如权利要求3所述的鼻腔喷雾器,其特征在于,所述复位弹簧包括第一弹簧和第二弹簧,所述第一弹簧设于所述防护槽,所述第一弹簧的一端与所述泵杆相抵接;

5.如权利要求4所述的鼻腔喷雾器,其特征在于,所述连接管的环侧设有环形凸起,所述环形凸起与所述第二弹簧相抵接。

6.如权利要求5所述的鼻腔喷雾器,其特征在于,所述环形凸起的上底面设有环形密封部,所述环形密封部设于所述连接管与所述开口接触位置。

7.如权利要求2所述的鼻腔喷雾器,其特征在于,所述泵杆伸入所述防护槽的侧壁上设有两个通孔,两所述通孔与所述液体通道相连通。

8.如权利要求2所述的鼻腔喷雾器,其特征在于,所述活塞套背向所述开口的一端连接有入液管,用以连接所述容纳腔,所述液体通道内设有截留球,所述截留球用以止挡自所述入液管进入的液体。

9.如权利要求8所述的鼻腔喷雾器,其特征在于,所述泵杆朝向所述截留球的一侧设有限位杆,所述限位杆位于所述液体通道内并与所述截留球间隔设置。

10.如权利要求3所述的鼻腔喷雾器,其特征在于,所述连接管的外侧壁设有第一台阶斜面,所述限位件的内侧壁设有第二台阶斜面,所述第一台阶斜面和所述第二台阶斜面平行设置。


技术总结
本技术涉及医疗器械技术领域,并公开了一种鼻腔喷雾器,包括瓶体、按压组件、活塞套以及复位弹簧,瓶体设有具有开口的容纳腔,按压组件活动设于开口并位于瓶体的外侧,按压组件形成有与容纳腔连通的喷嘴,活塞套设于开口并朝向容纳腔延伸,活塞套设有连通喷嘴和容纳腔的液体通道,和环设于液体通道外周的防护槽,防护槽朝向按压组件一侧设有槽口,复位弹簧设于防护槽内,按压组件的至少部分结构伸入防护槽并与复位弹簧相抵接。在本技术技术方案中,通过在液体通道外周设置防护槽,防护槽不与液体通道相连通,如此设置,复位弹簧安装在防护槽中便不会与生理性海水接触腐蚀,也就不会造成生理性海水的污染,保证了瓶内液体的清洁。

技术研发人员:陈智明,陈高明,胡玉梅
受保护的技术使用者:深圳逗点生物技术有限公司
技术研发日:20230803
技术公布日:2024/7/4
