一种手持便携式高清电子鼻咽喉镜的制作方法

本技术属于医疗器材，具体地说，涉及一种手持便携式高清电子鼻咽喉镜。

背景技术：

1、经本人检索：cn 109431440a公开了一种手持便携式高清电子鼻咽喉镜，包括壳体组件以及一用于握持用的手柄，壳体组件前端面安装显示屏组件，壳体组件的背部安装有伸入式的拍摄组件，拍摄组件拍摄过来的画面通过显示屏组件。本发明摆脱了内窥镜冷光源发生器的主机，不但解决了不需要冷光源发生器的主机，也不需要图像取景处理主机，摆脱了对内窥镜工作台的依赖，使内窥镜更加的小型化。

2、但本发明人发现上述方案仍存在有一定缺陷：上述方案只能进行手持操作，在手术时，如遇到需要双手操作时，只能卧式平放，容易使其鼻咽喉镜受到污染，同时，上述方案无法进行模块化适配，当主体损坏或需要更换更精密的仪器时，需要先将鼻咽喉镜从患者体内抽出，无法对鼻咽喉镜进行快速拆装，导致手术重复动作增加，影响手术的成功率和效率。

技术实现思路

1、为解决上述只能进行手持操作和无法进行模块化适配的技术问题，本实用新型采用技术方案的基本构思是：

2、一种手持便携式高清电子鼻咽喉镜，包括把手，所述把手上下两端设施有连接机构，所述连接机构用于连接外壳和导线，且连接机构包括上接头、下接头、上插头和下插头，所述上接头和下接头分别与上插头和下插头相对应，并与其进行插接；

3、且把手上设置有支撑机构，所述支撑机构用于对把手进行支撑，所述支撑机构包括支撑板，所述支撑板上下两端固定连接有夹持卡扣，所述夹持卡扣与把手相对应，并与其进行卡接。

4、作为本实用新型的一种优选实施方式，所述支撑板下端活动连接有阻尼伸缩杆，所述阻尼伸缩杆上端与支撑板下端连接处螺纹安装有调节旋钮，且阻尼伸缩杆下端固定连接有底座，所述底座下端固定连接有若干吸盘。

5、作为本实用新型的一种优选实施方式，所述上接头下端和下接头上端分别与把手上下两端进行固定连接，且上接头和下接头内部均固定连接有端子套，以及上接头和下接头内侧壁上均固定连接有第一密封圈。

6、作为本实用新型的一种优选实施方式，所述上插头上端和下插头下端分别固定连接有外壳和连接块，且上插头和下插头内部均固定连接有连接端子，所述连接端子与端子套相对应，并与其进行插接，以及上插头和下插头内侧壁上固定连接有第二密封圈。

7、作为本实用新型的一种优选实施方式，所述上接头和下接头外侧均固定连接有卡扣座，所述卡扣座内部的容纳槽里安装有撬杆钩松脱按钮和弹簧，所述撬杆钩中部轴杆与卡扣座内部进行活动连接，且撬杆钩上端左侧与弹簧进行固定连接，以及撬杆钩上端右侧与松脱按钮进行挤压接触。

8、作为本实用新型的一种优选实施方式，所述卡扣座下端开设有卡头槽，所述卡头槽内部套接有卡头，所述卡头与撬杆钩左下端构体相对应，并与其进行卡接。

9、作为本实用新型的一种优选实施方式，所述连接块外侧和外壳下端固定连接有卡头座，所述卡头座与卡头进行固定连接，且连接块下端固定连接有导线。

10、本实用新型与现有技术相比具有以下有益效果：

11、本实用新型设备具有手持和架设两种模式，满足手术当中的不同场景需求，同时采用模组化设计，可进行多种组合方式，且可以快速拆卸并更换设备。

12、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

技术特征：

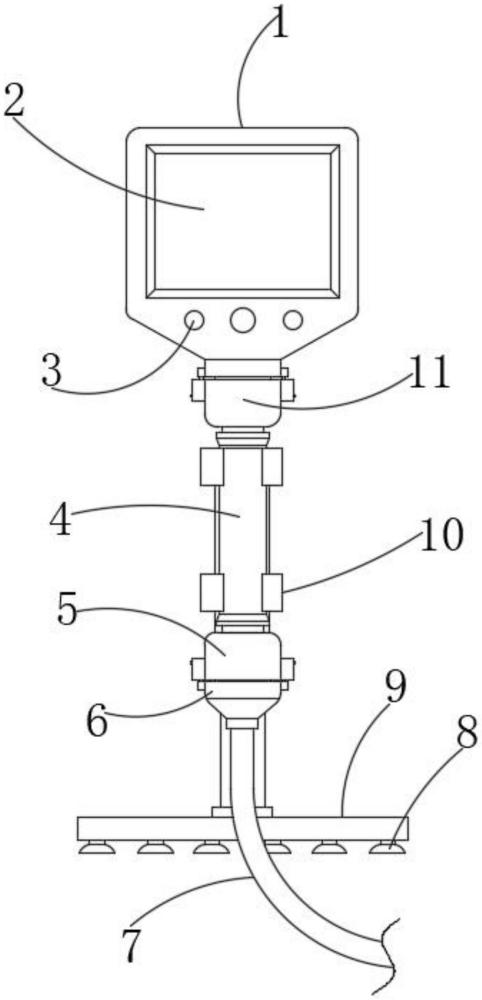

1.一种手持便携式高清电子鼻咽喉镜，包括把手(4)，其特征在于，所述把手(4)上下两端设施有连接机构，所述连接机构用于连接外壳(1)和导线(7)，且连接机构包括上接头(11)、下接头(5)、上插头(18)和下插头(19)，所述上接头(11)和下接头(5)分别与上插头(18)和下插头(19)相对应，并与其进行插接；

2.根据权利要求1所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述支撑板(16)下端活动连接有阻尼伸缩杆(14)，所述阻尼伸缩杆(14)上端与支撑板(16)下端连接处螺纹安装有调节旋钮(15)，且阻尼伸缩杆(14)下端固定连接有底座(9)，所述底座(9)下端固定连接有若干吸盘(8)。

3.根据权利要求1所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述上接头(11)下端和下接头(5)上端分别与把手(4)上下两端进行固定连接，且上接头(11)和下接头(5)内部均固定连接有端子套(26)，以及上接头(11)和下接头(5)内侧壁上均固定连接有第一密封圈(21)。

4.根据权利要求1所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述上插头(18)上端和下插头(19)下端分别固定连接有外壳(1)和连接块(6)，且上插头(18)和下插头(19)内部均固定连接有连接端子(25)，所述连接端子(25)与端子套(26)相对应，并与其进行插接，以及上插头(18)和下插头(19)内侧壁上固定连接有第二密封圈(24)。

5.根据权利要求1所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述上接头(11)和下接头(5)外侧均固定连接有卡扣座(12)，所述卡扣座(12)内部的容纳槽里安装有撬杆钩(20)松脱按钮(17)和弹簧(13)，所述撬杆钩(20)中部轴杆与卡扣座(12)内部进行活动连接，且撬杆钩(20)上端左侧与弹簧(13)进行固定连接，以及撬杆钩(20)上端右侧与松脱按钮(17)进行挤压接触。

6.根据权利要求5所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述卡扣座(12)下端开设有卡头槽(27)，所述卡头槽(27)内部套接有卡头(22)，所述卡头(22)与撬杆钩(20)左下端构体相对应，并与其进行卡接。

7.根据权利要求4所述的一种手持便携式高清电子鼻咽喉镜，其特征在于，所述连接块(6)外侧和外壳(1)下端固定连接有卡头座(23)，所述卡头座(23)与卡头(22)进行固定连接，且连接块(6)下端固定连接有导线(7)。

技术总结
本技术涉及医疗器材领域，公开了一种手持便携式高清电子鼻咽喉镜，包括把手，所述把手上下两端设施有连接机构，所述连接机构用于连接外壳和导线，且连接机构包括上接头、下接头、上插头和下插头，所述上接头和下接头分别与上插头和下插头相对应，并与其进行插接；且把手上设置有支撑机构，所述支撑机构用于对把手进行支撑，所述支撑机构包括支撑板，所述支撑板上下两端固定连接有夹持卡扣，所述夹持卡扣与把手相对应，并与其进行卡接。本技术设备具有手持和架设两种模式，满足手术当中的不同场景需求，同时采用模组化设计，可进行多种组合方式，且可以快速拆卸并更换设备,较为实用，适合广泛推广和使用。

技术研发人员：郭永成,史伟明
受保护的技术使用者：华世浩霖（丹阳）医疗科技有限公司
技术研发日：20230809
技术公布日：2024/5/8
