一种精神科手臂皮肤保护具

本技术涉及医用器材，具体是一种精神科手臂皮肤保护具。

背景技术：

1、精神病患者在日常生活护理时，由于无法自控，容易伤到医护人员，也容易伤到自己，因此，需要给病人使用专用的手臂皮肤保护具，可束缚病人，保障病人和医护人员的安全。

2、中国专利公开了一种医用精神科护理上臂约束装置(授权公告号cn214387826u)，该专利使下约束夹板和上约束夹板均为弧形结构设计，下约束夹板和上约束夹板的一侧通过转动连接块进行转动连接，所述下约束夹板和上约束夹板的一侧分别固定安装有下连接块和上连接块，下连接块的顶侧开设有卡槽，上连接块的一侧固定安装有卡块。该实用新型，将精神科患者的手臂放在上约束夹板和下约束夹板之间，放上后，相互合起，将卡块卡在卡槽内，在上约束夹板和下约束夹板之间设有内防护海绵，能够有效保护精神科患者手臂，在放置过程中，不易受到损坏，同时设置通风孔，在夏天的时候，也不会感觉到太闷热，但是此装置使用整块的硬质的约束夹板，大面积的固定病人手臂，如果病人进行挣扎容易拉扯损伤到手臂皮肤。因此，本领域技术人员提供了一种精神科手臂皮肤保护具，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种精神科手臂皮肤保护具，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种精神科手臂皮肤保护具，包括防滑带，所述防滑带的前侧中部固定安装有连接板，所述连接板的左侧设置有固定绑带，所述连接板的右侧设置有辅助绑带，所述防滑带的上端前侧固定安装有弹性带，所述弹性带的前侧中部固定安装有电池壳体，所述弹性带位于弹性带的左右两侧固定安装有微型风扇，所述防滑带的上端后侧固定安装有透气保护层；

3、所述弹性带的上端设置有橡胶隔离带，所述橡胶隔离带的上端固定安装透气网，所述透气网的上端设置有筒套，所述透气网的外侧前后设置有一对约束套，成对的所述约束套的两侧固定安装有连接件，后侧的所述连接件的侧边固定安装有固定绳。

4、作为本实用新型更进一步的方案：所述固定绑带左端设置有卡扣，所述固定绑带靠近连接板的前侧设置有若干个固定头，所述辅助绑带的前侧开设有若干个固定孔。

5、作为本实用新型更进一步的方案：所述电池壳体的内侧固定安装有锂电池，所述电池壳体的前侧固定安装有风扇开关。

6、作为本实用新型更进一步的方案：成对的所述连接件通过固定栓连接。

7、作为本实用新型更进一步的方案：所述透气保护层的上端与筒套的下端后侧固定连接。

8、作为本实用新型更进一步的方案：所述筒套为弹性橡胶材质构件，所述约束套为pvc材质构件。

9、与现有技术相比，本实用新型的有益效果是：本实用新型通过设置有透气保护层、橡胶隔离带和约束套的结构，内侧设置有透气保护层，可以保护病人皮肤，外侧设置有橡胶隔离带，从外侧对手臂起到一定的保护作用，通过在外侧设置约束套可以对病人手臂靠近关节处进行合理的约束固定，固定面积小，即使病人挣扎也不易伤到病人手臂。

技术特征：

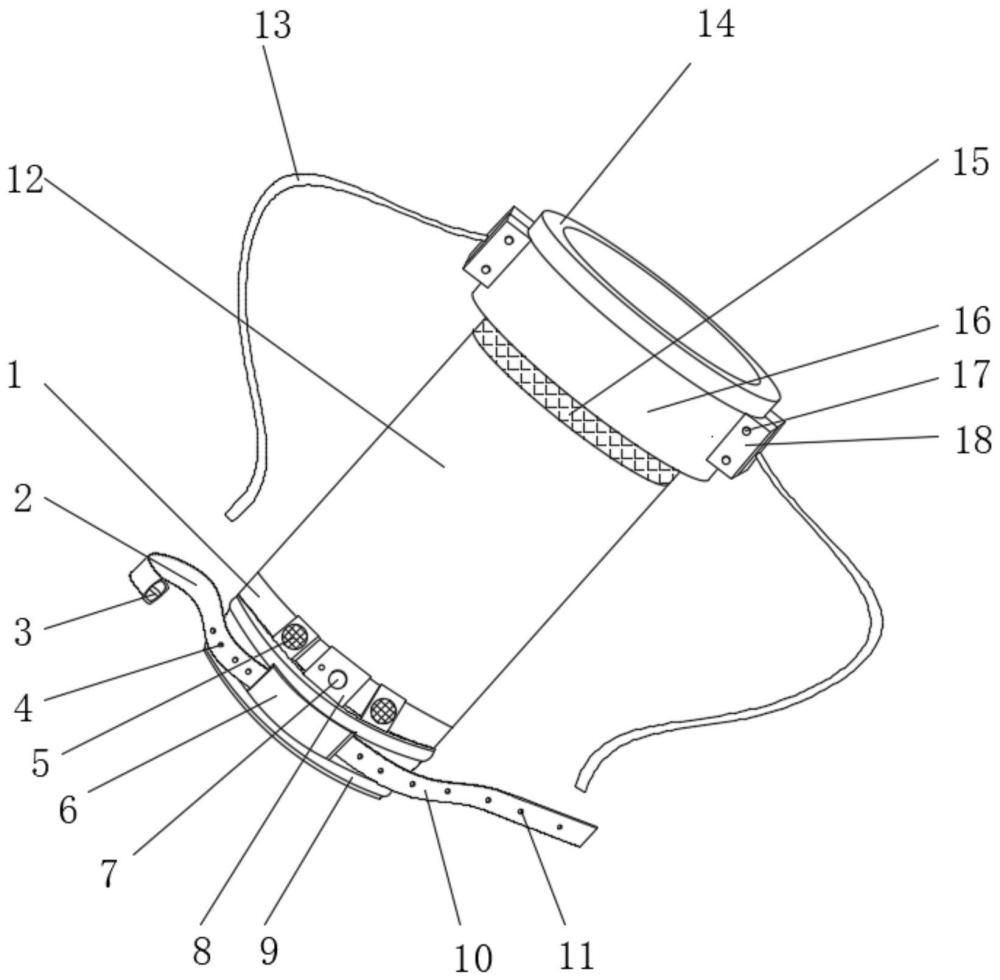

1.一种精神科手臂皮肤保护具，包括防滑带(9)，其特征在于，所述防滑带(9)的前侧中部固定安装有连接板(6)，所述连接板(6)的左侧设置有固定绑带(2)，所述连接板(6)的右侧设置有辅助绑带(10)，所述防滑带(9)的上端前侧固定安装有弹性带(1)，所述弹性带(1)的前侧中部固定安装有电池壳体(8)，所述弹性带(1)位于弹性带(1)的左右两侧固定安装有微型风扇(5)，所述防滑带(9)的上端后侧固定安装有透气保护层(19)；

2.根据权利要求1所述的一种精神科手臂皮肤保护具，其特征在于，所述固定绑带(2)左端设置有卡扣(3)，所述固定绑带(2)靠近连接板(6)的前侧设置有若干个固定头(4)，所述辅助绑带(10)的前侧开设有若干个固定孔(11)。

3.根据权利要求1所述的一种精神科手臂皮肤保护具，其特征在于，所述电池壳体(8)的内侧固定安装有锂电池(20)，所述电池壳体(8)的前侧固定安装有风扇开关(7)。

4.根据权利要求1所述的一种精神科手臂皮肤保护具，其特征在于，成对的所述连接件(18)通过固定栓(17)连接。

5.根据权利要求1所述的一种精神科手臂皮肤保护具，其特征在于，所述透气保护层(19)的上端与筒套(14)的下端后侧固定连接。

6.根据权利要求1所述的一种精神科手臂皮肤保护具，其特征在于，所述筒套(14)为弹性橡胶材质构件，所述约束套(16)为pvc材质构件。

技术总结
本技术涉及医用器材技术领域，具体是一种精神科手臂皮肤保护具，所述防滑带的前侧中部固定安装有连接板，所述连接板的左侧设置有固定绑带，所述连接板的右侧设置有辅助绑带，所述防滑带的上端前侧固定安装有弹性带，所述弹性带的前侧中部固定安装有电池壳体，所述弹性带位于弹性带的左右两侧固定安装有微型风扇。本技术通过设置有透气保护层、橡胶隔离带和约束套的结构，内侧设置有透气保护层，可以保护病人皮肤，外侧设置有橡胶隔离带，从外侧对手臂起到一定的保护作用，通过在外侧设置约束套可以对病人手臂靠近关节处进行合理的约束固定，固定面积小，即使病人挣扎也不易伤到病人手臂。

技术研发人员：李丽霞,柳学华,王涌,王小欧,栗雪琪,王晓丝,谢静静,陈红方
受保护的技术使用者：北京大学第六医院
技术研发日：20230822
技术公布日：2024/7/11
