一种吸痰器的制作方法

本技术涉及吸痰器，具体为一种吸痰器。

背景技术：

1、儿童吸痰器是一种可以将儿童咽喉中的痰液吸出的机器，儿童吸痰器可以很好地将痰液吸出，避免痰液阻塞呼吸道，导致儿童呼吸困难。

2、经检索，授权公告号为cn 217162721 u的中国实用新型专利公开了一种儿科用吸痰器，包括吸痰器，所述吸痰器一侧的顶端连通有吸痰连接管，所述吸痰器远离吸痰连接管一侧的顶端可拆卸安装有连接环，所述连接环的一侧连通有连通器，所述连通器的一侧连通有安装柱，所述吸痰器一侧的顶端固定安装有连接柱，所述连接柱的顶端可拆卸安装有旋转轴，所述旋转轴的一侧可拆卸安装有贴画板。通过连接柱，旋转轴，贴画板和限位盘相配合，起到了可以根据实际儿科患者的喜好，在贴画板的表面贴上一些动漫贴画，增加患者对于吸痰装置的喜爱，同时在吸痰作业的时候可以看着贴画板的表面，转移患者吸痰的注意力，从而避免吸痰装置对于患者造成的不适，提高装置的实用性，但此装置在使用时，用来吸引儿童注意力的贴画板安装在连通器的上方，结构复杂，占用空间过大，从而使装置不便携带，因此提出一种吸痰器。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种吸痰器，解决用来吸引儿童注意力的贴画板安装在连通器的上方，结构复杂，占用空间过大，从而使装置不便携带的问题。

2、为实现以上目的，本实用新型采用的技术方案：一种吸痰器，包括透明的收集罐，所述收集罐的顶部螺纹连接有连接盖，所述连接盖的顶部连接有主机柱，所述主机柱内安装有负压泵，所述主机柱的顶部安装有圆柱形的吸痰组件，所述吸痰组件包括连接壳体，所述连接壳体的一端连接有连接管，所述连接管远离所述连接壳体的一端插接有连接头，所述连接头上连接有吸痰软管，所述连接壳体远离所述连接管的一端设置有投影机构，所述投影机构包括安装在所述连接壳体远离所述连接管一端的电池柱，所述电池柱远离所述连接壳体的一端安装有投影头，所述投影头包括安装在所述电池柱远离所述连接壳体一端的圆柱形的灯筒，所述灯筒内安装有照明灯，所述灯筒的所述电池柱的中心位置安装有减速电机，所述减速电机的输出轴连接有转动连接在所述电池柱侧壁上的圆柱形的电机柱，所述电机柱的四周安装有六个均匀排列的圆形的投影卡片，六个所述投影卡片上均印刷有不同的卡通图案。

3、本实用新型的有益效果为：通过在吸痰组件的末端设置投影机构，通过灯筒内的照明灯对投影头的其中一个投影卡片进行照射，将投影卡片上的卡通图案投射到墙面上，供儿童观看，并通过减速电机带动连接有投影卡片的电机柱转动，可以对投射的图案进行循环更换，可以吸引幼儿的吸引力，降低幼儿对吸痰的抵触心理，且将投影机构设置在吸痰组件的末端，占用空间小，使装置便于携带，非常实用。

4、为了通过投影机构对墙面进行投影吸引儿童注意，降低抵触心理；

5、作为上述技术方案的进一步改进：所述吸痰软管设置为硅胶的吸痰软管。

6、本改进的有益效果为：通过将所述吸痰软管设置为硅胶的吸痰软管，减轻吸痰时儿童产生的不适感。

7、为了减轻吸痰时儿童产生的不适感；

8、作为上述技术方案的进一步改进：所述收集罐与所述连接盖之间螺纹连接。

9、本改进的有益效果为：通过设置所述收集罐与所述连接盖之间螺纹连接，便于收集罐的拆卸与安装。

10、为了使两个夹持机构相向同速移动；

11、作为上述技术方案的进一步改进：所述连接盖顶部的内壁四周设置有圆形的紫外线灯管。

12、本改进的有益效果为：通过在所述连接盖顶部的内壁四周设置有圆形的紫外线灯管，便于对清洗后的收集罐进行紫外线消毒，避免交叉感染。

13、为了便于对清洗后的收集罐进行紫外线消毒，避免交叉感染；

14、作为上述技术方案的进一步改进：所述连接盖中心位置插接有导液管，所述导液管另一端连接在所述负压泵上。

15、本改进的有益效果为：通过设置所述连接盖中心位置插接有导液管，所述导液管另一端连接在所述负压泵上，便于将通过负压泵吸的痰液经过导液管导流至收集罐内进行集中收集。

16、为了便于将通过负压泵吸的痰液经过导液管导流至收集罐内进行集中收集；

17、作为上述技术方案的进一步改进：所述连接壳体的侧壁上安装有多个均匀排列的圆形的操作按钮。

18、本改进的有益效果为：通过设置所述连接壳体的侧壁上安装有多个均匀排列的圆形的操作按钮，便于操作装置。

19、为了便于操作装置；

20、作为上述技术方案的进一步改进：所述收集罐的两侧均安装有u形的把手，两个所述把手的内壁上均设置有防滑槽。

21、本改进的有益效果为：通过设置所述收集罐的两侧均安装有u形的把手，两个所述把手的内壁上均设置有防滑槽，便于儿童自己手持装置。

22、为了便于儿童自己手持装置；

23、作为上述技术方案的进一步改进：所述电池柱内安装有蓄电池，所述电池柱的侧壁上设置有充电孔。

24、本改进的有益效果为：通过设置所述电池柱内安装有蓄电池，所述电池柱的侧壁上设置有充电孔，便于通过将充电孔连接充电线给电池柱内的蓄电池充电，以便于给装置提供电能。

技术特征：

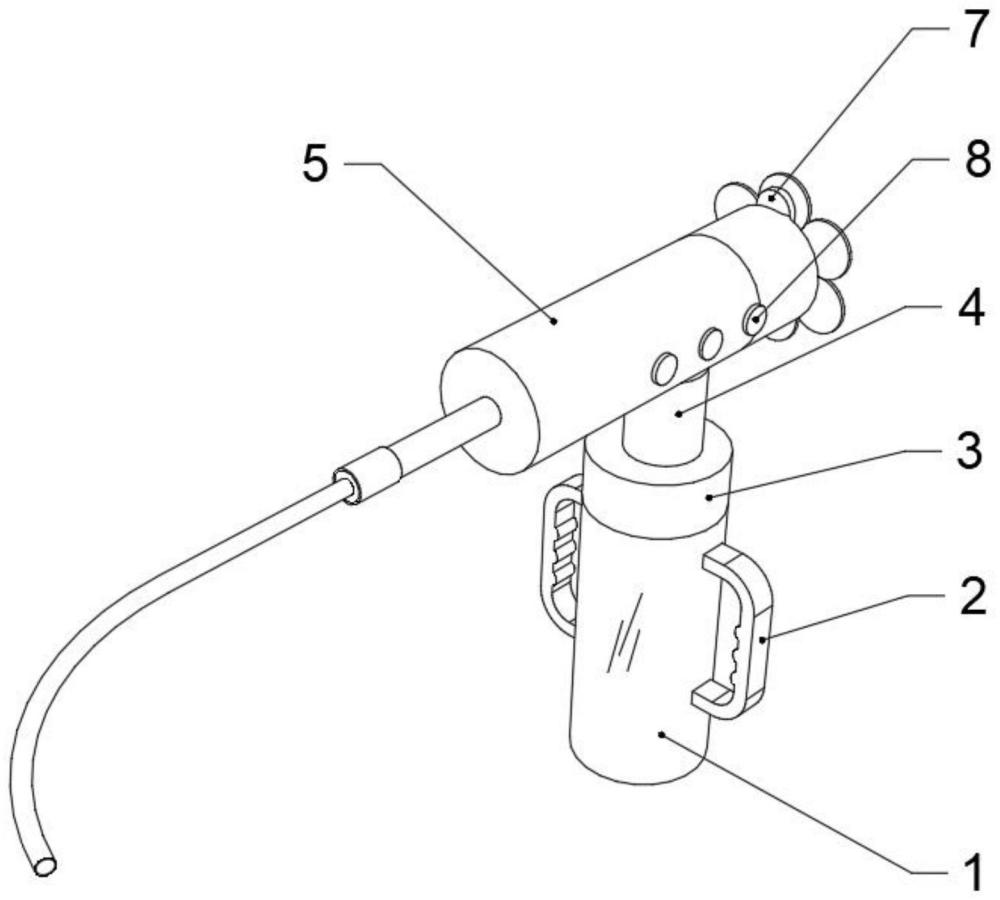

1.一种吸痰器，包括透明的收集罐(1)，所述收集罐(1)的顶部螺纹连接有连接盖(3)，所述连接盖(3)的顶部连接有主机柱(4)，所述主机柱(4)内安装有负压泵(6)，所述主机柱(4)的顶部安装有圆柱形的吸痰组件(5)，其特征在于：所述吸痰组件(5)包括连接壳体(9)，所述连接壳体(9)的一端连接有连接管(10)，所述连接管(10)远离所述连接壳体(9)的一端插接有连接头(11)，所述连接头(11)上连接有吸痰软管(12)，所述连接壳体(9)远离所述连接管(10)的一端设置有投影机构(7)，所述投影机构(7)包括安装在所述连接壳体(9)远离所述连接管(10)一端的电池柱(13)，所述电池柱(13)远离所述连接壳体(9)的一端安装有投影头(15)，所述投影头(15)包括安装在所述电池柱(13)远离所述连接壳体(9)一端的圆柱形的灯筒(16)，所述灯筒(16)内安装有照明灯(17)，所述灯筒(16)的所述电池柱(13)的中心位置安装有减速电机(18)，所述减速电机(18)的输出轴连接有转动连接在所述电池柱(13)侧壁上的圆柱形的电机柱(19)，所述电机柱(19)的四周安装有六个均匀排列的圆形的投影卡片(20)，六个所述投影卡片(20)上均印刷有不同的卡通图案。

2.根据权利要求1所述的一种吸痰器，其特征在于：所述吸痰软管(12)设置为硅胶的吸痰软管。

3.根据权利要求1所述的一种吸痰器，其特征在于：所述收集罐(1)与所述连接盖(3)之间螺纹连接。

4.根据权利要求1所述的一种吸痰器，其特征在于：所述连接盖(3)顶部的内壁四周设置有圆形的紫外线灯管(21)。

5.根据权利要求1所述的一种吸痰器，其特征在于：所述连接盖(3)中心位置插接有导液管(22)，所述导液管(22)另一端连接在所述负压泵(6)上。

6.根据权利要求1所述的一种吸痰器，其特征在于：所述连接壳体(9)的侧壁上安装有多个均匀排列的圆形的操作按钮(8)。

7.根据权利要求1所述的一种吸痰器，其特征在于：所述收集罐(1)的两侧均安装有u形的把手(2)，两个所述把手(2)的内壁上均设置有防滑槽。

8.根据权利要求1所述的一种吸痰器，其特征在于：所述电池柱(13)内安装有蓄电池，所述电池柱(13)的侧壁上设置有充电孔(14)。

技术总结
本技术涉及吸痰器技术领域，具体为一种吸痰器。包括透明的收集罐，收集罐的顶部螺纹连接有连接盖，连接盖的顶部连接有主机柱，主机柱内安装有负压泵，主机柱的顶部安装有圆柱形的吸痰组件，吸痰组件包括连接壳体，连接壳体的一端连接有连接管，连接管远离连接壳体的一端插接有连接头；在吸痰组件的末端设置投影机构，通过灯筒内的照明灯对投影头的其中一个投影卡片进行照射，将投影卡片上的卡通图案投射到墙面上，并通过减速电机带动连接有投影卡片的电机柱转动，可以对投射的图案进行循环更换，可以吸引幼儿的吸引力，降低幼儿对吸痰的抵触心理，且将投影机构设置在吸痰组件的末端，占用空间小，使装置便于携带。

技术研发人员：任倩倩,苏慧阁
受保护的技术使用者：任倩倩
技术研发日：20230825
技术公布日：2024/7/29
