一种可调节拉力的腹腔下肝脏拉钩

本技术涉及医疗器械的，具体而言，涉及一种可调剂拉力的腹腔下肝脏拉钩。

背景技术：

1、1987年，世界首例腹腔镜手术—腹腔镜胆囊切除术完成。之后，随着腹腔镜设备及器械的不断完善，腹腔镜技术的不断提高和发展，腹腔镜手术得到了蓬勃发展，腹腔内所有器官的手术都可以通过腹腔镜手术的方式进行。腹腔镜手术中，尤其是胃、胰腺手术时，肝脏会影响手术视野，为了牵拉肝脏暴露手术视野,助手常用器械直接推、挑肝脏或夹持纱布块推、挑肝脏，此类操作不稳定，容易滑脱，亦常导致肝脏损伤出血，而且会造成腹腔内器械纵横交错、互相干扰影响手术操作。有些术者通过缝合肝脏周围的韧带组织，并将缝线提至腹壁外进行牵引，从而达到牵拉肝脏的作用，但在牵拉的过程中，缝线会导致肝脏损伤、出血，对患者造成损伤，增加患者生命危险。

2、中国专利cn204931741u公开了一种用于腹腔镜手术的肝脏拉钩，包括用于与患者肝脏接触的弯钩；其一端与弯钩末端连接的连杆；设置于连杆另一端的便于操作者握持的握持柄。然而，这种肝脏拉钩在使用过程中存在结构复杂，需要通过伸缩拉绳套设在握持柄上，通过伸缩拉绳进行拉锁，无法明确判断牵拉力度，若在牵拉肝脏的过程中，医生在腹腔镜的作用下，发现肝脏被托起时太用力导致肝脏变形等情况(这时候，肝脏可能处于将要出血的状态)，但由于手术的未完成，不仅需要将肝脏处于托起状态，也要保证肝脏在托起状态下保持完整，不受伤害，因为伸缩拉绳是无法准确地慢慢地对牵拉力度进行调节，在牵拉过程中容易对肝脏造成伤害。

3、有鉴于此，本发明人针对这一需求展开深入研究，遂有本案产生。

技术实现思路

1、为克服现有技术中无法明确判断牵拉肝脏的力度，在牵拉过程中容易对肝脏造成伤害，对于不同大小的肝脏无法实现双向使用，无法做出相应的调整的技术问题，本实用新型提供一种可调节拉力的腹腔下肝脏拉钩，包括挡钩、连接杆和牵拉部；

2、所述挡钩、所述连接杆和所述牵拉部依次固定连接；

3、所述牵拉部远离所述连接杆的一端连接有弹性元件以及可拆卸安装在所述弹性元件上的拉力调节件；

4、所述拉力调节件可将所述弹性元件固定安装在病人所处位置的附着点上；

5、所述拉力调节件可测出并调节所述弹性元件扩张时的拉力。

6、进一步地，所述弹性元件为弹簧，所述弹簧的一端与所述牵拉部焊接。

7、进一步地，所述弹簧的另一端为自由端。

8、进一步地，所述牵拉部为手柄，所述手柄的一端与所述连接杆焊接。

9、进一步地，所述手柄为扇形结构件，至少设有两所述弹簧，所述扇形结构件的弧形段的两端分别与所述弹簧连接。

10、进一步地，所述弹簧上可拆卸安装有若干个所述拉力调节件，所述拉力调节件是由固定夹和拉力计组成的，所述拉力计与所述固定夹固定连接。

11、进一步地，所述连接杆与所述挡钩一体设置而成，所述挡钩和所述连接杆均中空设置；

12、所述连接杆开设有用于外接吸引器的出气管；

13、所述挡钩开设有与所述出气管相通的吸气孔。

14、进一步地，所述挡钩是由连接段和圆弧段一体设置而成的弯钩型结构件，所述连接杆远离所述牵拉部的一端与所述连接段连接，所述连接段与所述连接杆之间呈100-120度。

15、进一步地，所述圆弧段远离所述连接段的一端为钝角过渡设置。

16、有益效果：

17、采用本实用新型技术方案产生的有益效果如下：

18、(1)通过腹腔镜看到肝脏被挡钩挤压变形时，弹性元件扩张的力度会显示过大，这时候，可调节拉力调节件的位置，改变拉力调节件在弹性元件的位置，并且拉力调节件将弹性元件的弹力保持在此状态下的弹性元件固定在铺单上，调节弹性元件的弹力，灵活使用，通过判断拉力调节件的拉力判断此时肝脏拉钩的牵拉力度，避免在牵拉过程中对患者造成损伤。增加患者生命危险。

19、(2)弹性元件设为弹簧，拉力调节件通过调节弹簧的圈数，从而判断此时弹簧的扩张力，即为此时肝脏的牵拉力，方便调节，方便判断此时的牵拉力度。

20、(3)在腹腔镜手术中，电刀切割组织时会产生烟雾，影响手术视野，出气管外接吸引器，而连接杆和挡钩均中空设置，挡钩设有吸气孔，吸引器启动时，吸气孔会吸取烟雾，进一步地优化手术视野。

技术特征：

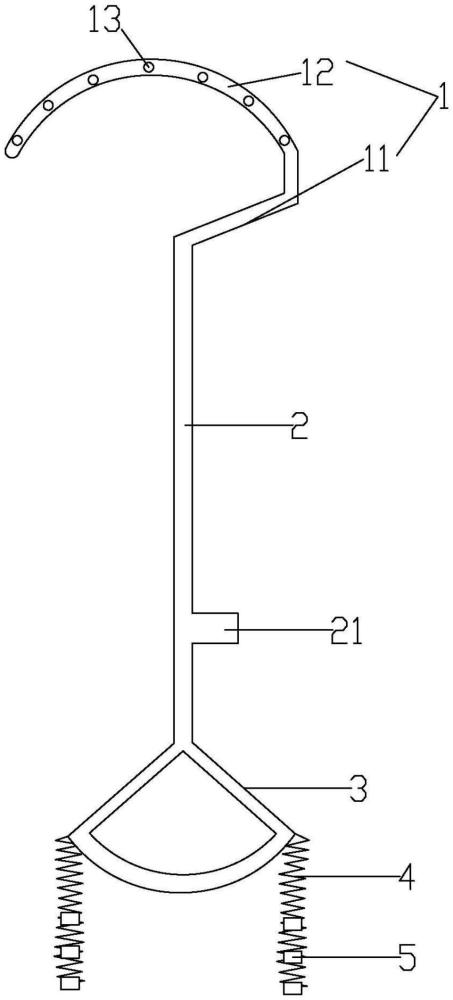

1.一种可调节拉力的腹腔下肝脏拉钩，其特征在于：包括挡钩(1)、连接杆(2)和牵拉部(3)；

2.根据权利要求1所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述弹性元件(4)为弹簧，所述弹簧的一端与所述牵拉部(3)焊接。

3.根据权利要求2所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述弹簧的另一端为自由端。

4.根据权利要求2所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述牵拉部(3)为手柄，所述手柄的一端与所述连接杆(2)焊接。

5.根据权利要求4所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述手柄为扇形结构件，至少设有两所述弹簧，所述扇形结构件的弧形段的两端分别与所述弹簧连接。

6.根据权利要求2所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述弹簧上可拆卸安装有若干个所述拉力调节件(5)，所述拉力调节件(5)是由固定夹和拉力计组成的，所述拉力计与所述固定夹固定连接。

7.根据权利要求1所述的一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述连接杆(2)与所述挡钩(1)一体设置而成，所述挡钩(1)和所述连接杆(2)均中空设置；

8.根据权利要求7所述一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述挡钩(1)是由连接段(11)和圆弧段(12)一体设置而成的弯钩型结构件，所述连接杆(2)远离所述牵拉部(3)的一端与所述连接段(11)连接，所述连接段(11)与所述连接杆(2)之间呈100-120度。

9.根据权利要求8所述一种可调节拉力的腹腔下肝脏拉钩，其特征在于：所述圆弧段(12)远离所述连接段(11)的一端为钝角过渡设置。

技术总结
本技术公开了一种可调节拉力的腹腔下肝脏拉钩，医疗器械的技术领域，包括挡钩、连接杆和牵拉部；所述挡钩、所述连接杆和所述牵拉部依次固定连接；所述牵拉部远离所述连接杆的一端连接有弹性元件以及可拆卸安装在所述弹性元件上的拉力调节件；所述拉力调节件可将所述弹性元件固定安装在病人所处位置的附着点上；所述拉力调节件可测出并调节所述弹性元件扩张时的拉力，大大减少了对肝脏的牵拉造成的伤害。

技术研发人员：李英儒,陈双,刘付恒,曾兵,伍佳欣
受保护的技术使用者：中山大学附属第六医院
技术研发日：20230830
技术公布日：2024/7/29
