一种放射科医学影像用防辐射装置的制作方法

本技术涉及医疗设备，特别涉及一种放射科医学影像用防辐射装置。

背景技术：

1、在医学影像科室中，会设置一些放射性治疗设备，而放射性治疗设备都具有一些辐射效果，人体长期受到辐射影响，容易导致人们的身体健康造成影响，需要通过设备对辐射源进行隔断。

2、目前，现有的防辐射装置（如专利号：cn217430687u），公开了一种用于医学影像的防辐射隔离装置，包括主挡板和两个分挡板，还包括相互传动机构，所述主挡板的侧壁开设有条形通口，两个所述分挡板均可滑动设置在条形通口中，所述相互传动机构包括两组传动组件，两组所述传动组件分别设置在条形通口的内部上下两侧并对称分布，两个所述分挡板通过两组传动组件可反向移动。

3、但在上述技术方案实施的过程中，发现至少存在如下技术问题：通过液压装置或者是螺纹杆推动挡板进行移动，让挡板在水平方向上滑动，对设备内部的辐射源进行拦阻，但是水平滑动，只是让挡板与设备的外部贴合，挡板与设备之间的紧密性不够，这容易导致设备内部的辐射外泄，影响使用安全。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种放射科医学影像用防辐射装置，解决通过液压装置或者是螺纹杆推动挡板进行移动，让挡板在水平方向上滑动，对设备内部的辐射源进行拦阻，但是水平滑动，只是让挡板与设备的外部贴合，挡板与设备之间的紧密性不够，这容易导致设备内部的辐射外泄，影响使用安全的技术问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

3、一种放射科医学影像用防辐射装置，该防辐射装置，包括防护箱和隔板，所述防护箱的侧端部固定安装有两个第二导向架，每个所述第二导向架的侧端部均固定安装有第一导向架，每个所述隔板的两个侧端部均设置有两个滚筒组，两个所述滚筒组的顶端固定安装有同一个t型板；

4、其中，滚筒组的底端与隔板固定连接，滚筒组的表面设置有可以旋转的转轮，保证滚筒组在两个第一导向架之间滑动。

5、优选的：所述防护箱的顶端固定安装有固定板，所述固定板的侧端部固定安装有液压杆；

6、其中，液压杆的动力来源于电机，通过电机控制液压杆伸缩所述液压杆的侧端部固定安装有滑块；

7、其中，滑块的侧端部与t型板相契合，同时滑块在t型板的侧端滑动所述隔板的侧端部均固定安装有密闭环；

8、其中，隔板沿着第一导向架滑动，让密闭环挤压进入防护箱一侧的开口。

9、优选的：每个所述第二导向架的内部均开设有两个定位槽；

10、其中，隔板滑动带动滚筒组进入定位槽的内部，对隔板进行限位固定所述防护箱的两个内侧均设置有密封板，每个所述密封板的侧端部均固定安装有两个复位杆；

11、其中，隔板带动密闭环卡入防护箱的一侧，同时让密封板与密闭环相互的挤压。

12、本实用新型的优点是：1、推动隔板向一侧挤压防护箱的侧端，当滚筒组卡入定位槽的内部后，隔板带动一侧的密闭环卡入防护箱侧端的开口，密闭环挤压两个密封板的顶端，同时在复位杆的作用力，复位杆反推密封板移动，让复位杆与密闭环之间相互的挤压，同时由于隔板在沿着第一导向架移动的过程中，进行一个斜向的运动，让隔板的一侧对防护箱施加挤压，增加防护箱与隔板的紧密性，保证使用的安全性。

13、2、通过隔板带动密闭环离开防护箱一侧，让密闭环离开两个密封板的侧端，解除密闭环与密封板的连接，同时滑块拉动t型板移动的过程中，由于滚筒组从定位槽移动到第一导向架，有一个斜向的作用力，同时t型板在滑块的侧端部短距离滑动，保证滑块与t型板的连接，同时也让液压杆保持对隔板的拉力，让隔板能够平稳的移动。

技术特征：

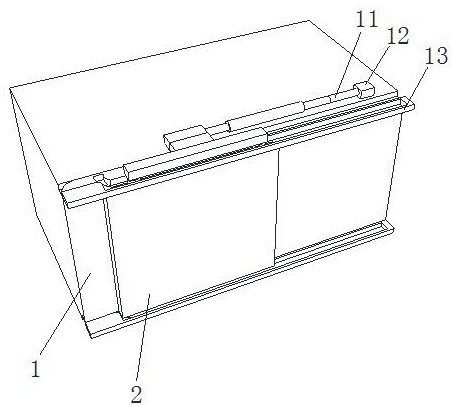

1.一种放射科医学影像用防辐射装置，其特征在于，该防辐射装置，包括防护箱（1）和隔板（2），所述防护箱（1）的侧端部固定安装有两个第二导向架（14），每个所述第二导向架（14）的侧端部均固定安装有第一导向架（13），每个所述隔板（2）的两个侧端部均设置有两个滚筒组（22），两个所述滚筒组（22）的顶端固定安装有同一个t型板（21）；

2.如权利要求1所述的一种放射科医学影像用防辐射装置，其特征在于，所述防护箱（1）的顶端固定安装有固定板（12），所述固定板（12）的侧端部固定安装有液压杆（11）；

3.如权利要求2所述的一种放射科医学影像用防辐射装置，其特征在于，所述液压杆（11）的侧端部固定安装有滑块（17）；

4.如权利要求1所述的一种放射科医学影像用防辐射装置，其特征在于，所述隔板（2）的侧端部均固定安装有密闭环（23）；

5.如权利要求1所述的一种放射科医学影像用防辐射装置，其特征在于，每个所述第二导向架（14）的内部均开设有两个定位槽（24）；

6.如权利要求1所述的一种放射科医学影像用防辐射装置，其特征在于，所述防护箱（1）的两个内侧均设置有密封板（15），每个所述密封板（15）的侧端部均固定安装有两个复位杆（16）；

技术总结
本技术公开了一种放射科医学影像用防辐射装置。该防辐射装置，包括防护箱和隔板，所述防护箱的侧端部固定安装有两个第二导向架，每个所述第二导向架的侧端部均固定安装有第一导向架，每个所述隔板的两个侧端部均设置有两个滚筒组。本技术所述的一种放射科医学影像用防辐射装置，通过隔板带动密闭环离开防护箱一侧，让密闭环离开两个密封板的侧端，解除密闭环与密封板的连接，同时滑块拉动T型板移动的过程中，由于滚筒组从定位槽移动到第一导向架，有一个斜向的作用力，同时T型板在滑块的侧端部短距离滑动，保证滑块与T型板的连接，同时也让液压杆保持对隔板的拉力，让隔板能够平稳的移动。

技术研发人员：张文靖
受保护的技术使用者：仪征市人民医院
技术研发日：20230915
技术公布日：2024/9/9
