一体式口腔印模托盘的制作方法

本技术涉及口腔医疗器械，具体为一体式口腔印模托盘。

背景技术：

1、托盘是口腔修复中印模制取必需的工具，通常根据口腔内义齿修复部位的不同，分为上颌托盘，下颌托盘，其中上颌或下颌托盘里还有局部托盘，在常规流程中，需要使用托盘配合印模材料分别制取上颌、下颌印模，并制取上下颌咬合关系记录，之后在所取印模上翻制石膏模型，根据咬合记录对位好咬合关系后上颌架并送到义齿加工厂进行修复体的制作，其中，咬合关系记录常借助于咬合印模材料，由于材料本身的收缩变形等性能缺陷，势必会在上下颌石膏模型咬合对位时产生一定误差，从而造成咬合关系转移的准确度下降，对于无牙颌咬合关系记录的制取更是业内的一个专业难题，困扰着广大口腔修复医生，区别于有牙颌，无牙颌由于没有牙齿咬合做参照，下颌相对于上颌有无数的位置关系，然而行义齿修复时需要准确找到上下颌相对唯一的息止颌间隙位，传统的咬合关系寻找方法操作繁琐，可控性差。

2、为了简化传统印模制取的流程，提高操作效率，提高有牙颌及无牙颌咬合关系转移的精确度，设计了一体式口腔印模托盘，可一次性同时制取上下颌印模，并直接将咬合关系保留在印模材料内，无须再额外操作制取咬合关系记录。

3、专利文件cn219207407u公开了一种新型口腔种植印模托盘，包括试戴托盘与固定托盘，所述试戴托盘包括托盘基架，托盘基架顶部设置有托盘手柄，托盘基架上设置有预成滑道，预成滑道连接有带孔可移动滑片，带孔可移动滑片顶部设置有滑片孔，所述固定托盘与试戴托盘结构大体相同。本实用新型结构简单、使用方便，可拆解更换滑片、方便定位、便于操作、易于塑形、节约时间，成本低，可降低医院、诊所、门诊部的资金投入，从而降低患者的诊疗费用。

4、上述公开文献的口腔种植印模托盘，主要考虑如何降低患者的诊疗费用，现有的口腔印模托盘在使用过程中，需要可一次性同时制取上下颌印模，及将上下颌相对咬合关系保留在印模材料内，无须再额外制取咬合关系记录，不仅提高了操作效率，还增加了咬合关系转移的精确度。

5、有鉴于此，有必要研究出一体式口腔印模托盘，进而能够提高该口腔印模托盘在使用过程中的实用性。

技术实现思路

1、本实用新型的目的在于提供一体式口腔印模托盘，以解决上述背景技术中提出的传统的咬合关系寻找方法操作繁琐，可控性差的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案，一体式口腔印模托盘，包括托盘体、固位柱和手柄，所述托盘体的前端设置有若干个固位柱，所述固位柱的内壁嵌套安装有手柄，所述手柄外壁的前端设置有连接组件，所述连接组件用于提高固位柱与手柄的连接稳定性；

3、所述托盘体顶部的中部设置有上腭托，所述托盘体的底部设置有下腭托，且下腭托呈u型，所述托盘体的外壁设置有若干个第一固位孔；

4、所述托盘体顶部的外侧设置有上下完全贯通的u型咬合槽，所述托盘体外壁的前端设置有观察口。

5、优选的，所述上腭托和下腭托的外壁均开设若干个第二固位孔。

6、优选的，所述手柄外壁的前端设置有第一防滑纹。

7、优选的，所述连接组件包括有一组限制槽，且限制槽开设于手柄的固位端，限制槽的内壁安装有压力弹簧，压力弹簧的一端安装有限制块，限制块的一端固定连接有绳索。

8、优选的，所述固位柱的内壁均开设有一组限制孔，且限制孔的内壁安装于限制块外壁的另一端。

9、优选的，所述手柄的内壁开设有安装槽，安装槽的内壁安装有一组引导辊，且引导辊的外壁安装于绳索外壁的中部，安装槽的内壁活动连接有移动块，且移动块的一端安装于绳索的另一端，手柄外壁的前端开设有滑槽，且滑槽的一端开设于安装槽的外壁。

10、优选的，所述滑槽的内壁安装有滑块，且滑块的一端安装移动块的外壁，滑块的另一端安装有推块，推块的另一端安装有第二防滑纹。

11、与现有技术相比，本实用新型的有益效果如下：

12、1、本实用新型通过u型咬合槽，有利于上下颌牙齿咬合在一起，再通过第一固位孔的设置，印模材料从孔中溢出，硬固后可形成卡抱力，以防止印模取下时印模材料与托盘分离，通过观察口的设置，其边缘略突出于托盘体，在患者咬合时用于观察患者的咬合位置是否到位，通过一体式的设置，可实现一次性同时制取上下颌印模，节约了操作的时间，提高了工作效率，且同时将上下颌咬合关系直接保留在了印模内，无需再额外制取咬合关系记录，减少了传统咬合关系记录转移中的误差，进而增加了咬合关系的精准度。

13、2、本实用新型通过移动推块能够带动滑块在滑槽内移动，滑块移动能够带动移动块在安装槽内移动，移动块移动能够拉动绳索移动，通过引导辊的设置，绳索移动能够带动限制块在限制槽内移动，同时使限制块脱离限制孔的内部，这时便方便将手柄从固位柱内取出，通过压力弹簧的设置，松开推块，压力弹簧的弹力能够推动限制块移出限制槽的内壁，插入限制孔的内部，进而便于提高手柄与固位柱之间的连接稳定性。

技术特征：

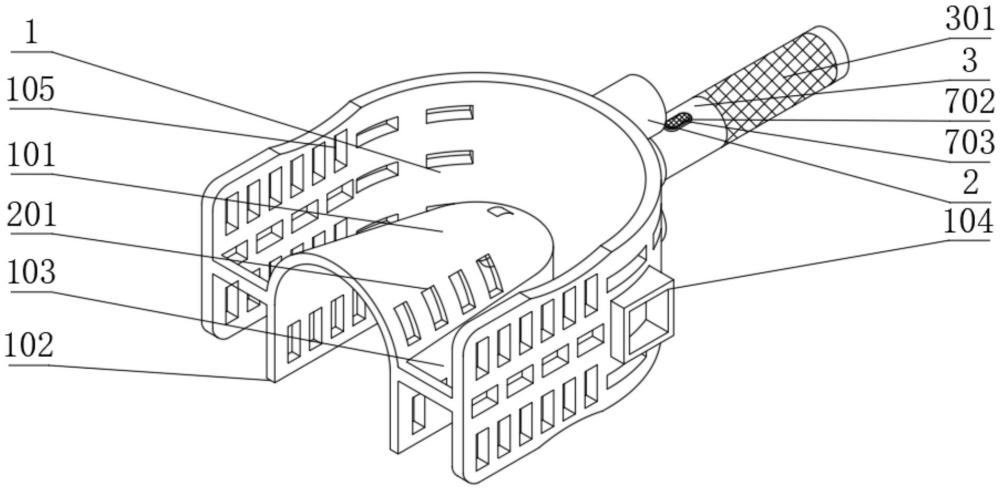

1.一体式口腔印模托盘，包括托盘体(1)、固位柱(2)和手柄(3)，其特征在于：所述托盘体(1)的前端设置有若干个固位柱(2)，所述固位柱(2)的内壁嵌套安装有手柄(3)，所述手柄(3)外壁的前端设置有连接组件，所述连接组件用于提高固位柱(2)与手柄(3)的连接稳定性；

2.根据权利要求1所述的一体式口腔印模托盘，其特征在于：所述上腭托(101)和下腭托(102)的外壁均开设若干个第二固位孔(201)。

3.根据权利要求1所述的一体式口腔印模托盘，其特征在于：所述手柄(3)外壁的前端设置有第一防滑纹(301)。

4.根据权利要求1所述的一体式口腔印模托盘，其特征在于：所述连接组件包括有一组限制槽(401)，且限制槽(401)开设于手柄(3)的固位端，限制槽(401)的内壁安装有压力弹簧(402)，压力弹簧(402)的一端安装有限制块(403)，限制块(403)的一端固定连接有绳索(404)。

5.根据权利要求1所述的一体式口腔印模托盘，其特征在于：所述固位柱(2)的内壁均开设有一组限制孔(501)，且限制孔(501)的内壁安装于限制块(403)外壁的另一端。

6.根据权利要求1所述的一体式口腔印模托盘，其特征在于：所述手柄(3)的内壁开设有安装槽(601)，安装槽(601)的内壁安装有一组引导辊(602)，且引导辊(602)的外壁安装于绳索(404)外壁的中部，安装槽(601)的内壁活动连接有移动块(603)，且移动块(603)的一端安装于绳索(404)的另一端，手柄(3)外壁的前端开设有滑槽(604)，且滑槽(604)的一端开设于安装槽(601)的外壁。

7.根据权利要求6所述的一体式口腔印模托盘，其特征在于：所述滑槽(604)的内壁安装有滑块(701)，且滑块(701)的一端安装移动块(603)的外壁，滑块(701)的另一端安装有推块(702)，推块(702)的另一端安装有第二防滑纹(703)。

技术总结
本技术公开了一体式口腔印模托盘，包括托盘体、固位柱和手柄，所述托盘体的前端设置有若干个固位柱，所述固位柱的内壁嵌套安装有手柄。本技术通过U型咬合槽，有利于上下颌牙齿咬合在一起，再通过第一固位孔的设置，印模材料从孔中溢出，硬固后可形成卡抱力，以防止印模取下时印模材料与托盘分离，通过观察口的设置，其边缘略突出于托盘体，在患者咬合时用于观察患者的咬合位置是否到位，通过一体式的设置，可实现一次性同时制取上下颌印模，节约了操作的时间，提高了工作效率，且同时将上下颌咬合关系直接保留在了印模内，无需再额外制取咬合关系记录，减少了传统咬合关系记录转移中的误差，进而增加了咬合关系的精准度。

技术研发人员：祝洁,吕源,郭咏娣,李岩峰
受保护的技术使用者：中国航天科工集团七三一医院
技术研发日：20231012
技术公布日：2024/5/16
