一种外阴活检钳用定位装置

本技术涉及活检钳定位，具体为一种外阴活检钳用定位装置。

背景技术：

1、活检钳是内镜检查取病理标本不可缺少的工具，在直视外阴检查手术中，需要利用活检钳对患者，有利于病情的诊断和手术的正常进行，利用第一限位块与第二限位块可实现单手使用，方便对该装置进行使用，而该装置在使用时，无法持续对活检钳进行润滑，导致活检钳在进入外阴道的内部时容易干涩造成不适，同时无法对润滑液进行控量，使润滑液容易溢在患者的外阴以及其他部位，不便清理，如专利主题“一种新型的外阴活检钳”，申请号“202021778505.8”，通过设置筒壳的内壁设置有限位装置，限位装置包括有第一限位块，第一限位块的外表面与筒壳的内壁固定套接，其具有实现了便于单手使用，对病灶部位咬切抓取更加顺畅、有效的特点，但是无法保持活检钳的润滑度。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种外阴活检钳用定位装置，润滑液可通过开口排出对第一活检钳与第二活检钳的表面进行润滑，从而使第一活检钳与第二活检钳可持续保持润滑，同时可对润滑液的涂抹进行控量不易溢在患者的外阴以及其他部位，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：包括空心管，所述空心管的内顶壁固定连接有固定杆，所述固定杆远离空心管的一端固定连接有定位管，所述空心管的内部通过轴杆活动连接有第一活检钳，所述第一活检钳的上表面通过轴杆活动连接有第二活检钳；

5、所述第一活检钳与第二活检钳的侧表面均设有出液孔，所述第一活检钳与第二活检钳的上表面均设有开口，所述空心管的上表面设置有气囊，所述气囊的下表面固定连接有软管，且软管与开口固定连接。

6、作为本实用新型的优选技术方案，所述第一活检钳的内部设有开口槽。

7、作为本实用新型的优选技术方案，所述第二活检钳的前表面固定连接有调节杆，且调节杆远离第二活检钳的一端延伸出开口槽的内部。

8、作为本实用新型的优选技术方案，所述调节杆的内部嵌合连接有插杆，所述插杆的侧表面固定连接有拉杆，所述拉杆远离插杆的一端套接有套杆，所述套杆的内部嵌合连接有磁杆，且磁杆与拉杆嵌合连接。

9、作为本实用新型的优选技术方案，所述软管与气囊均为软性材质。

10、作为本实用新型的优选技术方案，所述气囊的上表面嵌合连接有橡胶堵头。

11、与现有技术相比，本实用新型提供了一种外阴活检钳用定位装置，具备以下有益效果：

12、1、本实用新型通过安装的气囊与软管，将润滑液倒进入气囊的内部，当润滑液排放完毕后，由于气囊为软性材质，当该装置在使用时，可将气囊向下捏动，使气囊内的润滑液可通过软管排放进第一活检钳与第二活检钳的内部，由于第一活检钳与第二活检钳的内部呈空心设置，使润滑液可通过开口排出对第一活检钳与第二活检钳的表面进行润滑，从而使第一活检钳与第二活检钳可持续保持润滑，同时可对润滑液的涂抹进行控量不易溢在患者的外阴以及其他部位。

13、2、本实用新型通过安装的调节杆、插杆、拉杆、套杆与磁杆，根据第一活检钳与第二活检钳活动角度的大小将插杆嵌合进指定位置，利用拉杆与套杆的滑动，可拽动套杆向第二活检钳的表面移动与第二活检钳的表面贴合，使其可将第二活检钳抵住，将磁杆贯穿套杆嵌合进拉杆的内部对套杆进行固定，从而可对第一活检钳与第二活检钳的角度进行固定，使医护人员在对患者进行阴道检查时，无需一直拿着外阴活检钳操作。

技术特征：

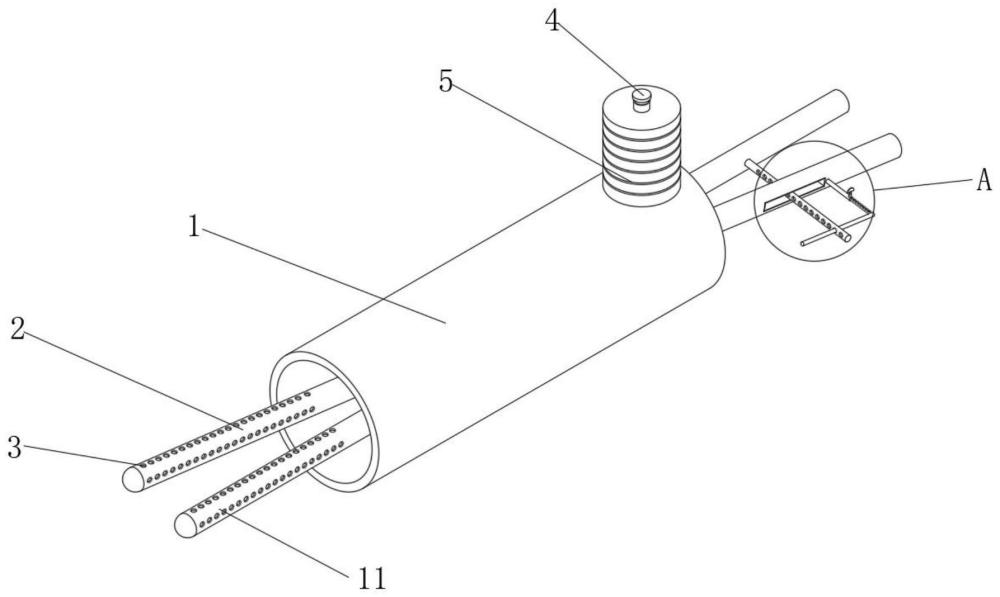

1.一种外阴活检钳用定位装置，包括空心管(1)，其特征在于：所述空心管(1)的内顶壁固定连接有固定杆(13)，所述固定杆(13)远离空心管(1)的一端固定连接有定位管(14)，所述空心管(1)的内部通过轴杆(15)活动连接有第一活检钳(2)，所述第一活检钳(2)的上表面通过轴杆(15)活动连接有第二活检钳(11)；

2.根据权利要求1所述的一种外阴活检钳用定位装置，其特征在于：所述第一活检钳(2)的内部设有开口槽。

3.根据权利要求1所述的一种外阴活检钳用定位装置，其特征在于：所述第二活检钳(11)的前表面固定连接有调节杆(10)，且调节杆(10)远离第二活检钳(11)的一端延伸出开口槽的内部。

4.根据权利要求3所述的一种外阴活检钳用定位装置，其特征在于：所述调节杆(10)的内部嵌合连接有插杆(9)，所述插杆(9)的侧表面固定连接有拉杆(8)，所述拉杆(8)远离插杆(9)的一端套接有套杆(6)，所述套杆(6)的内部嵌合连接有磁杆(7)，且磁杆(7)与拉杆(8)嵌合连接。

5.根据权利要求1所述的一种外阴活检钳用定位装置，其特征在于：所述软管(12)与气囊(5)均为软性材质。

6.根据权利要求1所述的一种外阴活检钳用定位装置，其特征在于：所述气囊(5)的上表面嵌合连接有橡胶堵头(4)。

技术总结
本技术涉及活检钳定位技术领域，且公开了一种外阴活检钳用定位装置。包括空心管，所述空心管的内顶壁固定连接有固定杆，所述固定杆远离空心管的一端固定连接有定位管，本技术通过安装的气囊与软管，将润滑液倒进入气囊的内部，当润滑液排放完毕后，由于气囊为软性材质，当该装置在使用时，可将气囊向下捏动，使气囊内的润滑液可通过软管排放进第一活检钳与第二活检钳的内部，由于第一活检钳与第二活检钳的内部呈空心设置，使润滑液可通过开口排出对第一活检钳与第二活检钳的表面进行润滑，从而使第一活检钳与第二活检钳可持续保持润滑，同时可对润滑液的涂抹进行控量不易溢在患者的外阴以及其他部位。

技术研发人员：郭苑莉
受保护的技术使用者：广东药科大学附属第一医院
技术研发日：20231014
技术公布日：2024/10/31
