一种血液透析输液港

本技术涉及医疗器械，尤其涉及一种血液透析输液港。

背景技术：

1、血液透析是急慢性肾功能衰竭患者肾脏替代治疗方式之一。它通过将体内血液引流至体外，经一个由无数根空心纤维组成的透析器中，血液与含机体浓度相似的电解质溶液(透析液)在一根根空心纤维内外，通过弥散、超滤、吸附和对流原理进行物质交换，清除体内的代谢废物、维持电解质和酸碱平衡；同时清除体内过多的水分，并将经过净化的血液回输的整个过程。由于人体随时都在产生代谢废物，而血液透析的患者需要依靠血液透析来清除这些代谢废物，所以血液透析的患者需要长期并多频次的进行血液透析治疗。血液透析时的血液引流至体外和血液的回输都是直接与血管连通来实现的。如果每次血液透析时都采用直接刺穿血管的方式来与血管连通，由于血液透析的次数较多，频繁的刺穿血管容易引发血管的病变，增加患者的痛苦。为了减少刺穿血管的次数，可以采用在体内植入与血管保持连通的输液港的方式。

2、现有的输液港的港座体积较大，在植入时需要切开较大的切口，既形成了较大的创面，又延长了植入手术的时间，不利于患者快速的恢复；另一方面，港座内部储液槽的容积大小要做到按需调整，现有的调整方式多为螺纹调整，定位困难，且操作复杂，容易形成新的创面。

技术实现思路

1、为了克服上述现有技术所述的至少一种缺陷，本实用新型提供一种便于植入人体且能够按需调整港座内部储液槽容积大小的血液透析输液港。

2、本实用新型为解决其问题所采用的技术方案是：

3、一种血液透析输液港，包括：

4、支撑部；

5、两个固设于所述支撑部的港座，所述港座包括外壁和储液槽，所述外壁环设于所述储液槽的外沿；

6、盖体组件，至少部分所述盖体组件盖设且滑动连接于所述储液槽；

7、所述盖体组件包括导向条，所述导向条设于所述外壁和所述储液槽之间，所述导向条和所述外壁二者中的一者设有限位孔，另一者设有限位块，所述限位块与所述限位孔卡合连接；

8、设于所述外壁的所述限位孔或所述限位块沿竖直方向设置。

9、通过如此设置，本实用新型的血液透析输液港在植入人体前，将盖体组件与外壁上最靠近支撑部的限位孔或限位块卡合连接，此时输液港的体积最小，在进行植入人体手术时，手术的切口可以比较小就能实现放置输液港座的要求，从而可以减轻患者的痛苦、节约手术时间、缩短手术恢复的时间；另一方面，输液港植入人体后，盖体组件和港座在竖直方向上的相对位置可调，储液槽的容积能够按需调整，且操作简单，定位方便，不容易形成新的创面。

10、根据一种优选实施方式，所述盖体组件包括顶盖和穿刺隔膜，所述顶盖和所述穿刺隔膜同轴设置，所述顶盖用于盖设所述外壁和所述储液槽之间的部分，所述穿刺隔膜用于盖设所述储液槽。

11、根据一种优选实施方式，所述穿刺隔膜与所述储液槽被配置为过盈配合。

12、根据一种优选实施方式，所述导向条连接于所述顶盖，且所述导向条的延伸方向垂直于所述顶盖所在的平面。

13、根据一种优选实施方式，所述盖体组件还包括提拉板和提拉弹簧，所述提拉弹簧设于所述提拉板和所述穿刺隔膜之间，所述提拉弹簧的一端固定连接于所述穿刺隔膜，另一端固定连接于所述提拉板。

14、根据一种优选实施方式，所述盖体组件还包括复位件，所述复位件的一端固定连接于所述提拉板，另一端固定连接于所述导向条；

15、定义所述复位件的延伸方向与所述提拉板所在平面的夹角为α，0°＜α＜90°。

16、根据一种优选实施方式，所述储液槽朝向所述外壁的一侧设有导向槽，所述导向条滑动设于所述导向槽内。

17、根据一种优选实施方式，还包括压紧弹簧，所述压紧弹簧设于所述储液槽内，一端固定连接于所述支撑部，另一端固定连接于所述盖体组件，所述压紧弹簧在所述支撑部和所述盖体组件之间呈压缩状态。

18、根据一种优选实施方式，还包括第一导管和第二导管，所述第一导管和所述第二导管分别连通于一个所述港座，所述第一导管或所述第二导管的一端连通所述港座，另一端连通血管。

19、根据一种优选实施方式，所述提拉板所在的平面位于所述顶盖所在平面和所述穿刺隔膜所在平面之间。

20、综上所述，本实用新型提供的一种血液透析输液港具有如下技术效果：

21、1)植入人体前，将盖体组件与外壁上最靠近支撑部的限位孔或限位块卡合连接，此时输液港的体积最小，在进行植入人体手术时，手术的切口可以比较小就能实现放置输液港座的要求，从而可以减轻患者的痛苦、节约手术时间、缩短手术恢复的时间；

22、2)植入人体后，盖体组件和港座在竖直方向上的相对位置可调，储液槽的容积能够按需调整，且操作简单，定位方便，不容易形成新的创面。

技术特征：

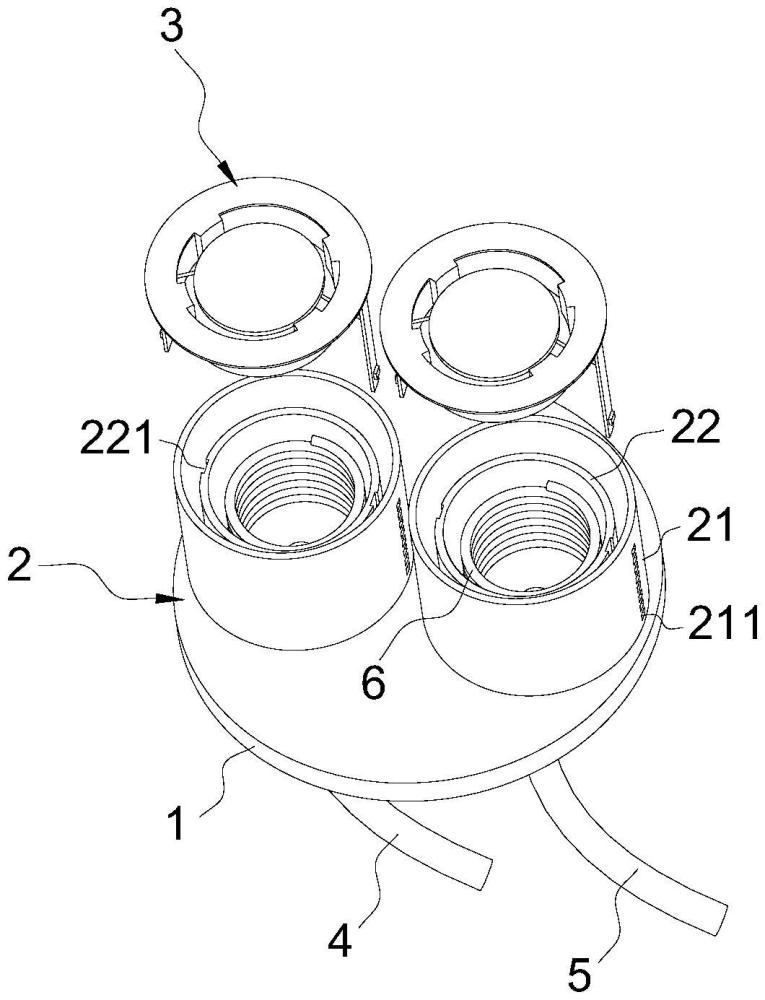

1.一种血液透析输液港，其特征在于，包括：

2.根据权利要求1所述的一种血液透析输液港，其特征在于：所述盖体组件(3)包括顶盖(31)和穿刺隔膜(33)，所述顶盖(31)和所述穿刺隔膜(33)同轴设置，所述顶盖(31)用于盖设所述外壁(21)和所述储液槽(22)之间的部分，所述穿刺隔膜(33)用于盖设所述储液槽(22)。

3.根据权利要求2所述的一种血液透析输液港，其特征在于：所述穿刺隔膜(33)与所述储液槽(22)被配置为过盈配合。

4.根据权利要求2所述的一种血液透析输液港，其特征在于：所述导向条(34)连接于所述顶盖(31)，且所述导向条(34)的延伸方向垂直于所述顶盖(31)所在的平面。

5.根据权利要求2或4所述的一种血液透析输液港，其特征在于：所述盖体组件(3)还包括提拉板(36)和提拉弹簧(38)，所述提拉弹簧(38)设于所述提拉板(36)和所述穿刺隔膜(33)之间，所述提拉弹簧(38)的一端固定连接于所述穿刺隔膜(33)，另一端固定连接于所述提拉板(36)。

6.根据权利要求5所述的一种血液透析输液港，其特征在于：所述盖体组件(3)还包括复位件(37)，所述复位件(37)的一端固定连接于所述提拉板(36)，另一端固定连接于所述导向条(34)；

7.根据权利要求1所述的一种血液透析输液港，其特征在于：所述储液槽(22)朝向所述外壁(21)的一侧设有导向槽(221)，所述导向条(34)滑动设于所述导向槽(221)内。

8.根据权利要求1所述的一种血液透析输液港，其特征在于：还包括压紧弹簧(6)，所述压紧弹簧(6)设于所述储液槽(22)内，一端固定连接于所述支撑部(1)，另一端固定连接于所述盖体组件(3)，所述压紧弹簧(6)在所述支撑部(1)和所述盖体组件(3)之间呈压缩状态。

9.根据权利要求1所述的一种血液透析输液港，其特征在于：还包括第一导管(4)和第二导管(5)，所述第一导管(4)和所述第二导管(5)分别连通于一个所述港座(2)，所述第一导管(4)或所述第二导管(5)的一端连通所述港座(2)，另一端连通血管。

10.根据权利要求5所述的一种血液透析输液港，其特征在于：所述提拉板(36)所在的平面位于所述顶盖(31)所在平面和所述穿刺隔膜(33)所在平面之间。

技术总结
本技术公开了一种血液透析输液港，包括支撑部、港座和盖体组件，港座和导管分设于支撑部的两侧，港座包括外壁和储液槽，外壁环设于储液槽的外沿，至少部分盖体组件盖设且滑动连接于储液槽，导管连通储液槽，盖体组件包括导向条，导向条设于外壁和储液槽之间，导向条和外壁二者中的一者设有限位孔，另一者设有限位块，限位块与限位孔卡合连接，设于外壁的限位孔或限位块沿竖直方向设置，如此设置，输液港在植入人体前，将盖体组件与外壁上最靠近支撑部的限位孔或限位块卡合连接，此时输液港的体积最小，在进行植入人体手术时，手术的切口可以比较小就能实现放置输液港座的要求，从而可以减轻患者的痛苦、节约手术时间、缩短手术恢复的时间。

技术研发人员：柯三妹
受保护的技术使用者：广州医科大学附属中医医院（广州市中医中药研究所、广州市中医医院、广州中医药大学附属广州中医医院、广州市针灸医院）
技术研发日：20231018
技术公布日：2024/9/26
