一种光固化手持机的制作方法

本技术涉及牙科医疗器械，尤其涉及一种光固化手持机。

背景技术：

1、光固化机是修复牙齿的口腔设备，是利用光固化原理，使牙科修补树脂材料在特定波长范围内的光波作用下迅速固化，从而填补牙洞或粘结托槽。由于光固化复合树脂具有使用方便、功能性好等特点，故近年来被广泛应用于牙齿矫治手术中，光固化手持机是指可手持使用的光固化机。

2、传统的光固化手持机在使用过程中通常需要插入患者口中使用，这就导致使用过程中光固化手持机中的灯体极有可能粘附有患者的口水，如不清理可能会影响光波的固化效果，频繁清理既费时又费力，且在光固化手持机平时闲置时放置过程中无法较好的灯体处进行保护，极易导致灯体外表面产生磨损痕迹，同样会影响固化效果。

技术实现思路

1、本实用新型所要解决的技术问题在于克服现有技术的不足而提供一种光固化手持机，用以解决现有技术的光固化手持机清理不方便，防护不好的问题。

2、有鉴于此，本实用新型提供了一种光固化手持机，包括本体、底座和灯体，所述底座内部设置有卡接机构，所述灯体固定安装在所述本体内部，所述本体内部设置有防护机构；

3、所述防护机构包括安装轴、挡板、卡块和吸水件，所述安装轴固定安装在所述本体内部，所述挡板通过扭簧活动连接在所述安装轴侧壁，所述卡块安装在所述本体内部，所述挡板顶部开设有与所述卡块相匹配的卡槽，所述吸水件固定安装在所述挡板一侧，所述吸水件位于所述灯体一侧。

4、可选地，所述本体内部固定安装有第一弹簧，所述卡块通过第一弹簧滑动连接在所述本体内部。

5、可选地，所述挡板一侧开设有斜槽。

6、可选地，所述卡接机构包括第二弹簧和卡接件，所述第二弹簧固定安装在所述底座内部，所述卡接件固定安装在所述第二弹簧一端，所述卡接件通过所述第二弹簧活动连接在所述底座内部，所述本体侧壁开设有与所述卡接件相匹配的卡接槽。

7、可选地，所述本体侧壁固定安装有防滑垫，所述防滑垫设置有若干个。

8、可选地，所述本体内部安装有控制按钮。

9、从以上技术方案可以看出，本实用新型实施例具有以下优点：

10、1、本实用新型的一种光固化手持机，采用防护机构，当光固化手持机使用完成后将挡板向一侧拨动，使挡板推至灯体一侧，挡板一侧的吸水件可以对灯体表面的液体吸除，在此过程中卡块会被推起并在第一弹簧的作用力下卡入卡槽中，使挡板可以对灯体进行保护，从而使光固化手持机清理更为方便，且在光固化手持机闲置时可以对灯体进行保护，保证光固化手持机的使用效果。

11、2、本实用新型的一种光固化手持机，采用防滑垫的设计，如此设计可以在使用时防止本体滑落，使本体握持更为方便舒适。

12、本实用新型的这些特点和优点将会在下面的具体实施方式、附图中详细的揭露。

技术特征：

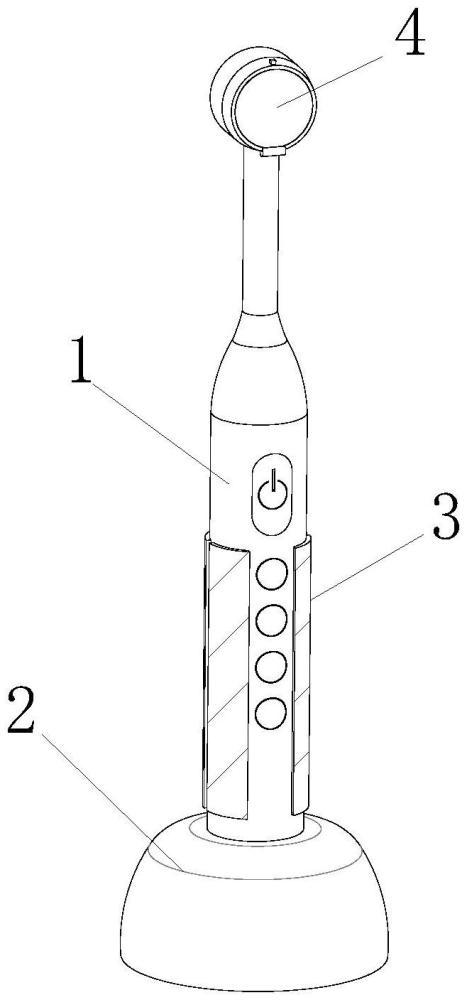

1.一种光固化手持机，其特征在于：包括本体(1)、底座(2)和灯体(5)，所述底座(2)内部设置有卡接机构，所述灯体(5)固定安装在所述本体(1)内部，所述本体(1)内部设置有防护机构；

2.根据权利要求1所述的一种光固化手持机，其特征在于：所述本体(1)内部固定安装有第一弹簧(9)，所述卡块(8)通过第一弹簧(9)滑动连接在所述本体(1)内部。

3.根据权利要求1所述的一种光固化手持机，其特征在于：所述挡板(4)一侧开设有斜槽(11)。

4.根据权利要求1所述的一种光固化手持机，其特征在于：所述卡接机构包括第二弹簧(12)和卡接件(13)，所述第二弹簧(12)固定安装在所述底座(2)内部，所述卡接件(13)固定安装在所述第二弹簧(12)一端，所述卡接件(13)通过所述第二弹簧(12)活动连接在所述底座(2)内部，所述本体(1)侧壁开设有与所述卡接件(13)相匹配的卡接槽(14)。

5.根据权利要求1所述的一种光固化手持机，其特征在于：所述本体(1)侧壁固定安装有防滑垫(3)，所述防滑垫(3)设置有若干个。

6.根据权利要求1所述的一种光固化手持机，其特征在于：所述本体(1)内部安装有控制按钮。

技术总结
本技术公开了一种光固化手持机，涉及牙科医疗器械技术领域，包括本体、底座和灯体；防护机构包括安装轴、挡板、卡块和吸水件，安装轴固定安装在本体内部，挡板通过扭簧活动连接在安装轴侧壁，卡块安装在本体内部，挡板顶部开设有与卡块相匹配的卡槽，吸水件固定安装在挡板一侧；本技术提供的技术方案中，采用防护机构，当光固化手持机使用完成后将挡板向一侧拨动，使挡板推至灯体一侧，挡板一侧的吸水件可以对灯体表面的液体吸除，在此过程中卡块会被推起并在第一弹簧的作用力下卡入卡槽中，使挡板可以对灯体进行保护，从而使光固化手持机清理更为方便，且在光固化手持机闲置时可以对灯体进行保护，保证光固化手持机的使用效果。

技术研发人员：林信光,黄锋,林信锋
受保护的技术使用者：江苏日邦节能科技有限公司
技术研发日：20231023
技术公布日：2024/9/5
