一种妇科用送入式上药器的制作方法

本技术涉及上药器，具体涉及一种妇科用送入式上药器。

背景技术：

1、妇科是医疗机构的一个诊疗科目，妇科是妇产科的一个分支专业，是以诊疗女性妇科病为诊疗的专业科室，分为西医妇科与中医妇科，妇科疾病包括：女性生殖系统的疾病即为妇科疾病，包括外阴疾病、阴道疾病、子宫疾病、输卵管疾病、卵巢疾病等，在妇科护理中，需要使用给药器将药液注入阴道内进行护理和治疗。

2、例如公开号为cn113384805b中国专利公开了一种妇科用送入式上药器，其结构包括支板、筒体、推入器，筒体外侧连接有支板，筒体内设有推入器，筒体外侧设有均匀分布的通孔，筒体内部底部设有配合槽，筒体内设有8个均匀分布的隔板，推入器包括手柄、挡板、转杆、挤压板、固定杆，手柄与设在筒体内的挡板相连接，挡板与转杆相连接，转杆外设有均匀分布的8个挤压板，转杆中间设有固定杆，固定杆底部设有插板，插板与配合槽相契合，固定杆顶部设有杆头，本发明的有益效果是：通过本发明的设计，能够将药膏均匀地从各个通孔中挤出，从而能够进行均匀的上药，且通过助推结构能够减少通孔中的残留。

3、针对现有技术存在以下问题：

4、妇科用送入式上药器在使用时，现有的妇科用送入式上药器不便于进行上药；妇科用送入式上药器在使用时，现有的妇科用送入式上药器不便于对防护装置进行安装和拆卸。

技术实现思路

1、本实用新型提供一种妇科用送入式上药器，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种妇科用送入式上药器，包括上药器本体，所述上药器本体的正面固定连接有加药口，所述上药器本体的下表面固定连接有固定块。

4、所述固定块的内腔固定连接有固定杆一，所述固定杆一的外壁活动套接有齿轮一，所述齿轮一的右侧固定连接有把手，所述把手的外壁与固定块的内腔活动套接，所述齿轮一的左侧搭接有齿轮二，所述齿轮二的内腔活动套接有固定杆二，所述固定杆二的背面与固定块的内腔固定连接，所述齿轮二的左侧固定连接有连接杆，所述连接杆的外壁与固定块的内腔活动套接，所述连接杆的左侧固定连接有螺纹杆，所述螺纹杆的左侧固定连接有支撑杆一，所述支撑杆一的外壁固定安装有防护装置，所述支撑杆一的正面固定连接有固定杆三。

5、所述防护装置包括环形螺纹板，所述环形螺纹板的内腔与支撑杆一的外壁活动套接，所述环形螺纹板的外壁螺纹套接有环形固定板二，所述环形固定板二的右端内腔与螺纹杆的外壁螺纹套接，所述环形螺纹板的左侧固定连接有环形固定板一，所述环形固定板一的内腔与支撑杆一的外壁活动套接，所述环形固定板一的内腔固定连接有密封圈。

6、本实用新型技术方案的进一步改进在于：所述固定杆三的外壁活动套接有支撑杆二，所述支撑杆二的右侧固定连接有限位杆。

7、本实用新型技术方案的进一步改进在于：所述支撑杆一的正面且位于限位杆的下方固定连接有限位块，所述限位块的外壁与防护装置的内腔活动套接。

8、本实用新型技术方案的进一步改进在于：所述密封圈的内腔与支撑杆一的外壁活动套接，所述密封圈的左侧固定连接有抗菌外滑层。

9、本实用新型技术方案的进一步改进在于：所述抗菌外滑层的下表面与密封圈的外壁固定连接，所述抗菌外滑层的左侧固定连接有弹性软质内层。

10、本实用新型技术方案的进一步改进在于：所述弹性软质内层的下表面与密封圈的外壁固定连接，所述弹性软质内层的内腔与支撑杆一和支撑杆二的外壁活动套接。

11、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

12、本实用新型提供一种妇科用送入式上药器，采用把手、防护装置、齿轮一、固定杆一、齿轮二、固定杆二、连接杆、支撑杆一、固定杆三、支撑杆二、限位杆、限位块之间的相互配合，通过向下推动把手，使固定连接在把手左侧的齿轮一在固定杆一的作用下顺时针旋转，从而使搭接在齿轮一左侧的齿轮二在固定杆二的作用下进行逆时针旋转，通过齿轮二的作用，使固定连接在齿轮二左侧的连接杆向下移动，从而使支撑杆一向下移动，通过固定杆三的作用，使支撑杆一在下移动时支撑杆二在阻力下向上发生倾斜，通过限位块的作用，使限位杆向下移动的范围有限，从而使支撑杆二和支撑杆一形成一个弧度，由于防护装置的质地较软，所以防护装置在支撑杆二和支撑杆一的支撑下形成一个圆润的向下弧度，从而便于医护人员使用上药器本体进行上药，从而达到便于上药的目的。

13、本实用新型提供一种妇科用送入式上药器，采用防护装置、螺纹杆、支撑杆一、支撑杆二、抗菌外滑层、弹性软质内层、密封圈、环形螺纹板、环形固定板二之间的相互配合，安装时，将防护装置活动套接于支撑杆二和支撑杆一的外壁，使密封圈的内腔与支撑杆一的外壁活动套接，通过转动环形固定板二，使环形固定板二在螺纹杆的作用下向左移动，从而使环形固定板二的内腔与环形螺纹板的外壁螺纹套接，通过环形固定板二和环形螺纹板的作用，使防护装置固定在支撑杆一和支撑杆二的外壁，通过弹性软质内层和抗菌外滑层的作用，使防护装置的质地柔软，从而防止在上药时对患者产生伤害，当需要更换防护装置时，通过转动环形固定板二，使环形固定板二在螺纹杆和环形螺纹板的作用下向右移动，从而使环形固定板二的内腔与环形螺纹板的外壁分离，通过向左移动防护装置，使防护装置的内腔与支撑杆一和支撑杆二的外壁分离，从而将防护装置拆卸下来进行更换，从而达到便于安装和拆卸防护装置的目的。

技术特征：

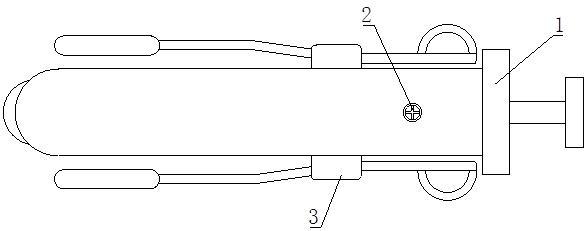

1.一种妇科用送入式上药器，包括上药器本体（1），其特征在于：所述上药器本体（1）的正面固定连接有加药口（2），所述上药器本体（1）的下表面固定连接有固定块（3）；

2.根据权利要求1所述的一种妇科用送入式上药器，其特征在于：所述固定杆三（310）的外壁活动套接有支撑杆二（311），所述支撑杆二（311）的右侧固定连接有限位杆（312）。

3.根据权利要求1所述的一种妇科用送入式上药器，其特征在于：所述支撑杆一（39）的正面且位于限位杆（312）的下方固定连接有限位块（313），所述限位块（313）的外壁与防护装置（32）的内腔活动套接。

4.根据权利要求1所述的一种妇科用送入式上药器，其特征在于：所述密封圈（323）的内腔与支撑杆一（39）的外壁活动套接，所述密封圈（323）的左侧固定连接有抗菌外滑层（321）。

5.根据权利要求4所述的一种妇科用送入式上药器，其特征在于：所述抗菌外滑层（321）的下表面与密封圈（323）的外壁固定连接，所述抗菌外滑层（321）的左侧固定连接有弹性软质内层（322）。

6.根据权利要求5所述的一种妇科用送入式上药器，其特征在于：所述弹性软质内层（322）的下表面与密封圈（323）的外壁固定连接，所述弹性软质内层（322）的内腔与支撑杆一（39）和支撑杆二（311）的外壁活动套接。

技术总结
本技术公开了一种妇科用送入式上药器，涉及上药器技术领域，包括上药器本体，所述上药器本体的正面固定连接有加药口，所述上药器本体的下表面固定连接有固定块。本技术通过向下推动把手，使固定连接在把手左侧的齿轮一在固定杆一的作用下顺时针旋转，从而使搭接在齿轮一左侧的齿轮二在固定杆二的作用下进行逆时针旋转，通过齿轮二的作用，使固定连接在齿轮二左侧的连接杆向下移动，从而使支撑杆一向下移动，通过固定杆三的作用，使支撑杆一在下移动时支撑杆二在阻力下向上发生倾斜，通过限位块的作用，使限位杆向下移动的范围有限，从而使支撑杆二和支撑杆一形成一个弧度。

技术研发人员：杨秀茹
受保护的技术使用者：杨秀茹
技术研发日：20231024
