一种浮阀和湿化罐的制作方法

本技术涉及医疗设备领域，尤其涉及的是一种浮阀和湿化罐。

背景技术：

1、浮阀是配合湿化罐使用的一种设备，而湿化罐通常用于对气体加湿，气体经过湿化罐加湿后被输送至其他设备进行处理，因此湿化罐为了对气体进行加湿，其内部储存有水，浮阀则是用于控制水进入到湿化罐中，控制湿化罐中的水位，避免湿化罐中的水位过高影响湿化罐对气体进行加湿，而导致患者在吸入未经加湿后的气体，对患者造成不良影响。

2、现有技术中，水通过湿化罐的进水口进入到湿化罐中，湿化罐内的水位随着水的进入而逐渐升高，浮阀在湿化罐内的水面上浮动，并跟随水面上升，当湿化罐内的水位上升至一定高度时，浮阀的顶端抵挡住湿化罐的进水口，以此阻止水继续通过进水口进入到湿化罐中；但是，现有的浮阀由多块结构拼接而成，拼接处容易漏水，即水容易从拼接处进入到浮阀的内部空间，导致浮阀沉入到湿化罐内的水中，下降至原设定水位以下，使得浮阀需在湿化罐进入了更多水时，才能继续上浮至阻挡湿化罐进水口的位置，进而导致浮阀无法精确控制湿化罐内的水位；同时，湿化罐还兼具对气体进行加热的功能，通过对湿化罐内的水进行加热来加热气体，在此过程中浮阀一同被加热，而浮阀在受热后体积增大，甚至膨胀破裂，当浮阀体积增大时平衡性被破坏，使得浮阀不易对准湿化罐的进水口，而当浮阀膨胀破裂时，水便从破裂处进入到浮阀的内部空间，导致浮阀无法精确控制湿化罐内的水位。

3、因此，现有技术还有待于改进和发展。

技术实现思路

1、鉴于现有技术的不足，本申请目的在于提供一种浮阀和湿化罐，旨在解决现有技术中因为浮阀存在拼接处漏水以及受热后膨胀破裂的现象，导致浮阀无法精确控制湿化罐内的水位的问题。

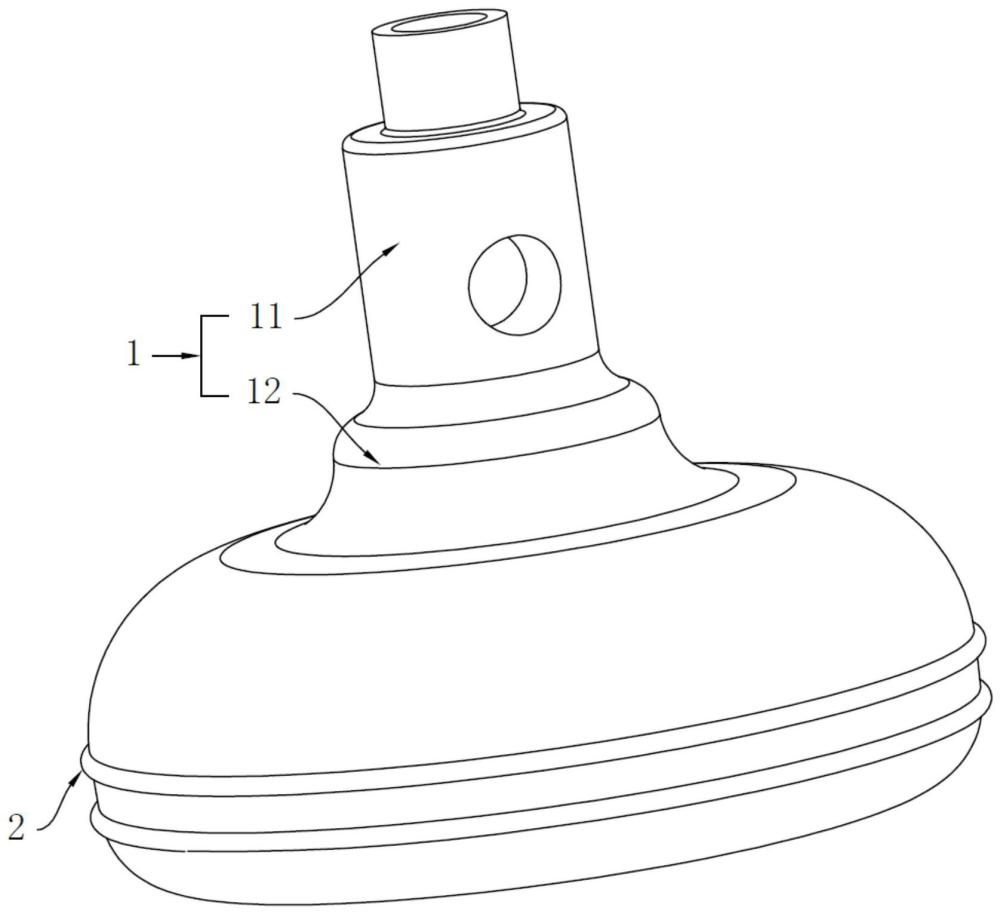

2、本申请解决技术问题所采用的技术方案如下：一种浮阀，其特征在于，包括：阀体，所述阀体具有密封部和支撑部，所述密封部与所述支撑部一体成型；

3、防鼓支撑件，所述防鼓支撑件设置在所述支撑部上，并环绕所述支撑部一周。

4、进一步，所述防鼓支撑件包括多个防鼓撑骨，多个所述防鼓撑骨间隔环设于所述支撑部上。

5、进一步，所述防鼓撑骨为环形凸筋，所述环形凸筋凸出于所述支撑部的外壁表面。

6、进一步，所述支撑部内设有密封腔，所述密封腔纵截面呈凸字形；

7、所述密封腔的底腔壁设置为弧面，且所述密封腔的底腔壁中心设有平衡槽。

8、进一步，所述密封部包括：

9、柱体，所述柱体内沿轴向设置有空腔；

10、内延部，所述内延部设置在所述柱体的外壁上，所述内延部沿径向延伸至所述空腔内；

11、所述内延部位于所述空腔中的外壁与所述柱体内壁之间形成密封预留孔。

12、进一步，所述柱体的外壁上通过设置若干成型孔形成所述内延部，若干成型孔周向设置在所述柱体的外壁上。

13、所述若干所述成型孔包括第一孔和第二孔，所述第一孔与所述第二孔沿径向对称设置。

14、进一步，所述密封部还包括环形密封接口，所述环形密封接口设置在柱体上背离所述支撑部的端部。

15、进一步，所述环形密封接口的内径小于所述密封预留孔的内径。

16、进一步，所述密封预留孔的底部为向上凸起的弧面。

17、另一方面，本申请还提出一种湿化罐，包括如上所述的浮阀。

18、有益效果：

19、本申请中提供了一种浮阀和湿化罐，浮阀包括阀体，阀体具有密封部和支撑部，且密封部和支撑部一体成型，因此阀体不存在拼接缝隙，避免湿化罐内的水通过缝隙进入阀体，进而让浮阀能够精确控制湿化罐内的水位，此时密封部用于对湿化罐的进水口进行封堵，支撑部放置在湿化罐内，跟随湿化罐内的水位上涨而上浮，湿化罐用于对密封部进行支撑；同时支撑部上还设置有防鼓支撑件，防鼓支撑件环绕支撑部一周，当支撑部因受热而趋于体积增大时，防鼓支撑件紧固在支撑部外圈，阻止支撑部的体积增大，避免支撑部受热后因体积增大甚至膨胀破裂的情况出现，进而确保浮阀的平衡，使得阀体的密封部仍然在预设水位高度处，继续对准湿化罐的进水口，同时确保浮阀不会因为膨胀破裂导致裂缝产生，避免湿化罐内的水通过裂缝进入阀体，进而让浮阀能够精确控制湿化罐内的水位，最终提高了浮阀和湿化罐的产品性能和可靠度。

技术特征：

1.一种浮阀，其特征在于，包括：阀体，所述阀体具有密封部和支撑部，所述密封部与所述支撑部一体成型；

2.根据权利要求1所述的浮阀，其特征在于，所述防鼓支撑件包括多个防鼓撑骨，多个所述防鼓撑骨间隔环设于所述支撑部上。

3.根据权利要求2所述的浮阀，其特征在于，所述防鼓撑骨为环形凸筋，所述环形凸筋凸出于所述支撑部的外壁表面。

4.根据权利要求2所述的浮阀，其特征在于，所述支撑部内设有密封腔，所述密封腔纵截面呈凸字形；

5.根据权利要求2所述的浮阀，其特征在于，所述密封部包括：

6.根据权利要求5所述的浮阀，其特征在于，所述柱体的外壁上通过设置若干成型孔形成所述内延部，若干成型孔周向设置在所述柱体的外壁上；

7.根据权利要求5所述的浮阀，其特征在于，所述密封部还包括环形密封接口，所述环形密封接口设置在柱体上背离所述支撑部的端部。

8.根据权利要求7所述的浮阀，其特征在于，所述环形密封接口的内径小于所述密封预留孔的内径。

9.根据权利要求8所述的浮阀，其特征在于，所述密封预留孔的底部为向上凸起的弧面。

10.一种湿化罐，其特征在于，包括权利要求1至9任一项所述的浮阀。

技术总结
本申请涉及医疗设备领域，具体提供了一种浮阀，包括：阀体，阀体具有密封部和支撑部，密封部与支撑部一体成型，防鼓支撑件，防鼓支撑件设置在支撑部上，并环绕支撑部一周。通过一体成型的阀体和在阀体上设置防鼓支撑件，解决现有技术中因为浮阀存在拼接处漏水以及受热后膨胀破裂的现象，导致浮阀无法精确控制湿化罐内的水位的问题，提高了浮阀和湿化罐的产品性能和可靠度。

技术研发人员：蔡章泰,吴锦文,冯志伟,符国富,叶明欣,吴琼
受保护的技术使用者：广东永陞智能科技有限公司
技术研发日：20231103
技术公布日：2024/9/9
