具有循环风道的护理装置的制作方法

本技术涉及智能家居，尤其涉及一种具有循环风道的护理装置。

背景技术：

1、衣物、鞋、餐具等物在过度潮湿的条件下极易滋生细菌，从而影响到人体健康，因此鞋柜、衣柜、厨具柜以及浴室柜等多种储物柜需要保持干燥，以防滋生细菌，在此条件下，护理装置应运而生，护理装置主要通过紫外线、远红外线、高温、臭氧等方式，给食具、餐具、毛巾、衣物、美容美发用具等物品进行烘干、杀菌消毒、保温除湿，解决储物空间潮湿滋生细菌的问题。

2、现有的护理装置配置有加热件，并依靠风机带动形成的高温气流直吹在储物柜中杂乱翻滚，无法有效地将高温气流均匀传播至储物柜内部各储物空间，导致储物空间内各个储物空间的消毒能力不均匀，并且现有的护理装置多采用高温气流直吹储物，不适合于有机蛋白质纤维材料的护理，容易使其脱水严重，从而产生龟裂、脆化等现象。

3、因此，亟需一种装置解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种具有循环风道的护理装置，能够均匀传播高温气流，同时能够避免高温气流直吹。

2、为达此目的，本实用新型采用以下技术方案：

3、具有循环风道的护理装置，设置于储物柜的储物空间中，包括：

4、箱体，所述箱体开设有第一开口和第二开口，所述箱体内部设置有消毒腔，所述消毒腔具有六面腔壁，所述消毒腔设置有进风口和出风口，所述第一开口能够连通所述进风口，所述第二开口连通所述出风口，且所述进风口所处的平面垂直于所述出风口所处的平面；

5、风机，所述风机的输入端连通所述第一开口，所述风机的输出端连通所述进风口，所述风机被配置为将所述储物空间内的空气引至所述消毒腔；

6、加热件，所述加热件设置于所述进风口，所述加热件被配置为加热进入所述消毒腔的空气。

7、作为优选地，所述具有循环风道的护理装置还包括杀菌组件，所述杀菌组件被配置为对所述储物空间中的储物以及进入所述消毒腔的空气进行消毒杀菌。

8、作为优选地，所述杀菌组件包括等离子发生器和/或臭氧发生器和/或负离子发生器和/或紫外灯。

9、作为优选地，所述箱体内还设置有安装腔，所述安装腔和所述消毒腔相互独立，所述安装腔内设置有电控组件，所述风机、所述加热件以及所述等离子发生器和/或所述臭氧发生器和/或所述负离子发生器和/或所述紫外灯连接于所述电控组件。

10、作为优选地，所述具有循环风道的护理装置还包括热保护组件，所述热保护组件包括温度传感器以及温度开关，所述温度传感器连接于所述电控组件，所述温度开关设置于所述加热件与所述电控组件的连接线路上，所述温度开关被配置为检测所述加热件的温度t1，当所述t1大于第一设定温度时切断所述加热件和所述电控组件的连接，所述温度传感器被配置为检测所述出风口处的温度t2，当所述t2大于第二设定温度时，通过所述电控组件暂停所述加热件的工作。

11、作为优选地，所述具有循环风道的护理装置还包括操作显示屏，所述操作显示屏安装于所述箱体的侧壁，且所述操作显示屏连接于所述电控组件。

12、作为优选地，所述储物柜的柜门安装有连接于所述电控组件的开门传感器，所述开门传感器被配置为检测所述柜门的开闭状态。

13、作为优选地，所述具有循环风道的护理装置还包括香薰组件，所述香薰组件设置于所述消毒腔内且连接于所述电控组件。

14、作为优选地，所述具有循环风道的护理装置还包括分流板，所述分流板设置于所述出风口处且能够覆盖所述第二开口，且所述分流板均匀间隔开设有若干个通孔。

15、作为优选地，所述具有循环风道的护理装置，还包括联网组件，所述联网组件安装于所述箱体内且连接于所述电控组件。

16、有益效果：本实用新型提供了一种具有循环风道的护理装置，设置于储物柜的储物空间中，该具有循环风道的护理装置包括箱体、风机以及加热件，其中箱体开设有第一开口和第二开口，箱体内部设置有消毒腔，消毒腔具有六面腔壁，且消毒腔设置有进风口与出风口，第一开口能够连通进风口，第二开口连通出风口，且进风口所处的平面垂直于出风口所处的平面，风机的输入端连通第一开口，风机的输出端连通进风口，风机被配置为将储物空间内的空气引至消毒腔，加热件设置于进风口，加热件被配置为加热进入消毒腔的空气；通过风机将储物空间中的空气通过第一开口和进风口引入消毒腔中并通过加热件加热空气，以得到高温气流，依靠风机带动高温气流在消毒腔中缓冲并形成明确的流向，通过设置消毒腔能够避免高温气流直吹储物，能够有效地将高温气流均匀传播至储物空间，均匀储物空间内各间隔空间的消毒能力，进一步地，由于进风口所处的平面垂直于第二开口所处的平面，因此高温气流在触碰到消毒腔的腔壁之后才能够通过第二开口进入至储物空间中，对高温气流起到缓冲作用，避免其直吹储物，导致脱水严重，从而产生龟裂、脆化等现象。

技术特征：

1.具有循环风道的护理装置，设置于储物柜的储物空间中，其特征在于，包括：

2.根据权利要求1所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括杀菌组件，所述杀菌组件被配置为对所述储物空间中的储物以及进入所述消毒腔(11)的空气进行消毒杀菌。

3.根据权利要求2所述的具有循环风道的护理装置，其特征在于，所述杀菌组件包括等离子发生器(71)和/或臭氧发生器(72)和/或负离子发生器(73)和/或紫外灯。

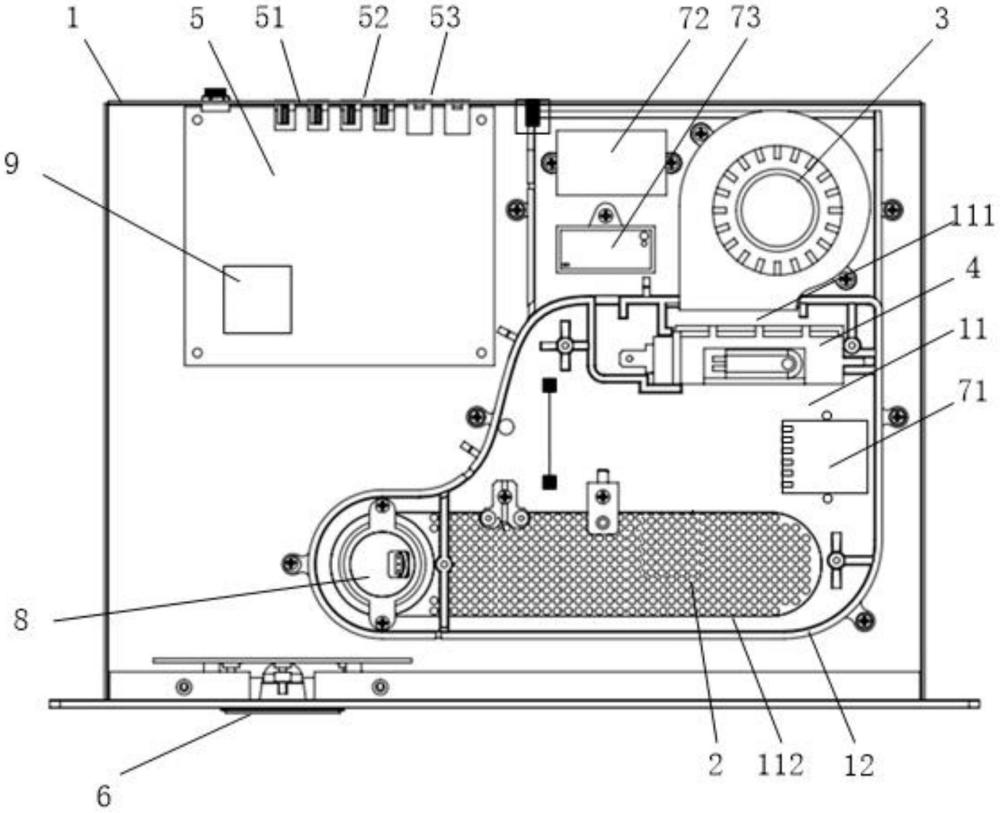

4.根据权利要求3所述的具有循环风道的护理装置，其特征在于，所述箱体(1)内还设置有安装腔，所述安装腔和所述消毒腔(11)相互独立，所述安装腔内设置有电控组件(5)，所述风机(3)、所述加热件(4)以及所述等离子发生器(71)和/或所述臭氧发生器(72)和/或所述负离子发生器(73)和/或所述紫外灯连接于所述电控组件(5)。

5.根据权利要求4所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括热保护组件，所述热保护组件包括温度传感器以及温度开关，所述温度传感器连接于所述电控组件(5)，所述温度开关设置于所述加热件(4)与所述电控组件(5)的连接线路上，所述温度开关被配置为检测所述加热件(4)的温度t1，当所述t1大于第一设定温度时切断所述加热件(4)和所述电控组件(5)的连接，所述温度传感器被配置为检测所述出风口(112)处的温度t2，当所述t2大于第二设定温度时，通过所述电控组件(5)暂停所述加热件(4)的工作。

6.根据权利要求4所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括操作显示屏(6)，所述操作显示屏(6)安装于所述箱体(1)的侧壁，且所述操作显示屏(6)连接于所述电控组件(5)。

7.根据权利要求4所述的具有循环风道的护理装置，其特征在于，所述储物柜的柜门安装有连接于所述电控组件(5)的开门传感器，所述开门传感器被配置为检测所述柜门的开闭状态。

8.根据权利要求4所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括香薰组件(8)，所述香薰组件(8)设置于所述消毒腔(11)内且连接于所述电控组件(5)。

9.根据权利要求1-8任一所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括分流板(2)，所述分流板(2)设置于所述出风口(112)处，且能够覆盖所述第二开口，且所述分流板(2)均匀间隔开设有若干个通孔。

10.根据权利要求4-8任一所述的具有循环风道的护理装置，其特征在于，所述具有循环风道的护理装置还包括联网组件，所述联网组件安装于所述箱体(1)内且连接于所述电控组件(5)。

技术总结
本技术属于智能家居技术领域，公开了一种具有循环风道的护理装置，设置于储物柜的储物空间，包括箱体、风机及加热件，箱体设有第一开口和第二开口，箱体内部设有具有六面腔壁的消毒腔，消毒腔的进风口和出风口分别连通第一开口和第二开口，进风口所处的平面垂直出风口所处的平面，风机的输入端连通第一开口，风机的输出端连通进风口，以将储物空间内的空气引至消毒腔，加热件设置于进风口以加热进入消毒腔的空气；通过风机将储物空间中的空气引入消毒腔并通过加热件加热得到高温气流，设置消毒腔避免高温气流直吹储物，将高温气流均匀传播至各间隔空间，高温气流在触碰到腔壁后才能通过第二开口进入储物空间，起到缓冲作用，避免其直吹储物。

技术研发人员：宋宝云,林健
受保护的技术使用者：佛山市聪云科技信息服务有限公司
技术研发日：20231109
技术公布日：2024/9/5
