一种患者固定架头部抬高装置的制作方法

本技术涉及医疗设施，特别涉及一种患者固定架头部抬高装置。

背景技术：

1、急诊重症监护室简称eicu。eicu内大多数是昏迷患者，医生的治疗一般都需要护士配合，例如：头部备皮、消毒、换药、包扎等治疗。但护士辅助抬头是一项体力活，也增加了护士的工作量。

2、护士职业性腰背痛主要与限制性工作体位、弯腰扭转、重体力劳动、机械性重复工作及其他因素有关，在护士对配合医生对患者进行治疗时，需要经常弯腰抬起患者的头部，因此容易发生腰背痛。

技术实现思路

1、本实用新型的目的在于，提供一种患者固定架头部抬高装置，能够代替护士辅助医生抬高患者头部，使医生可一人完成对患者的治疗工作，减轻eicu科护士的工作量和降低护士腰背痛的发病率，并且结构简单，便于操作。

2、为实现上述目的，提供一种患者固定架头部抬高装置，包括：支撑机构，所述支撑机构的上端滑动连接有放置机构，所述支撑机构的侧端螺纹安装有两个固定螺栓，且固定螺栓的一端依次贯穿支撑机构和放置机构。可以根据医生的需要调节患者的头部高度，并进行固定支撑，代替护士辅助医生治疗，减轻护士的工作量和降低护士腰背痛的发病率，并且结构简单，便于操作。

3、根据所述的一种患者固定架头部抬高装置，所述支撑机构包括底座和支撑架二，所述支撑架二固定连接于底座的上端中部，所述支撑架二的上端开设有圆形的腔室，且腔室向下延伸贯穿支撑架二，所述放置机构与腔室的内壁滑动连接，所述支撑架二的开设有两个螺孔二，且螺孔二贯穿支撑架二，所述固定螺栓穿过螺孔二并与螺孔二螺纹连接。能够对仰卧位患者头部抬高固定支架装置进行支撑，并且可以调节仰卧位患者头部抬高固定支架装置的高度。

4、根据所述的一种患者固定架头部抬高装置，所述底座为不锈钢材质，所述底座的下端固定连接有橡胶垫。能够增加仰卧位患者头部抬高固定支架装置的稳定性，同时使仰卧位患者头部抬高固定支架装置的下端与床面的摩擦力增加，防止仰卧位患者头部抬高固定支架装置移动，对患者造成伤害。

5、根据所述的一种患者固定架头部抬高装置，所述放置机构包括放置板和支撑架一，所述放置板固定连接于支撑架一的上端，所述支撑架一的下端延伸至腔室中，且支撑架一与腔室内壁滑动连接，所述支撑架一的侧端开设有螺孔一，且螺孔一贯穿支撑架一，所述固定螺栓穿过螺孔一并与螺孔一螺纹连接。用于支撑患者的后颈部，使患者头部抬高后能够正确放置。

6、根据所述的一种患者固定架头部抬高装置，所述放置板为向下凹陷的弧形板结构。能够与患者的后颈部贴合，防止患者的头部转动，影响医生的治疗。

7、根据所述的一种患者固定架头部抬高装置，所述放置板的上端铺设有一次性护理垫。能够提高患者的舒适度，并且保护床单元的干净，同时能够实行护理垫一患一换，避免交叉感染。

8、本实用新型的有益效果如下：

9、通过支撑杆一与支撑杆二的滑动连接，使得仰卧位患者头部抬高固定支架装置能够根据医生的需要调节患者的头部高度，并通过固定螺栓进行固定，代替护士辅助医生治疗，减轻eicu科护士的工作量和降低护士腰背痛的发病率，并且结构简单，便于操作。

10、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

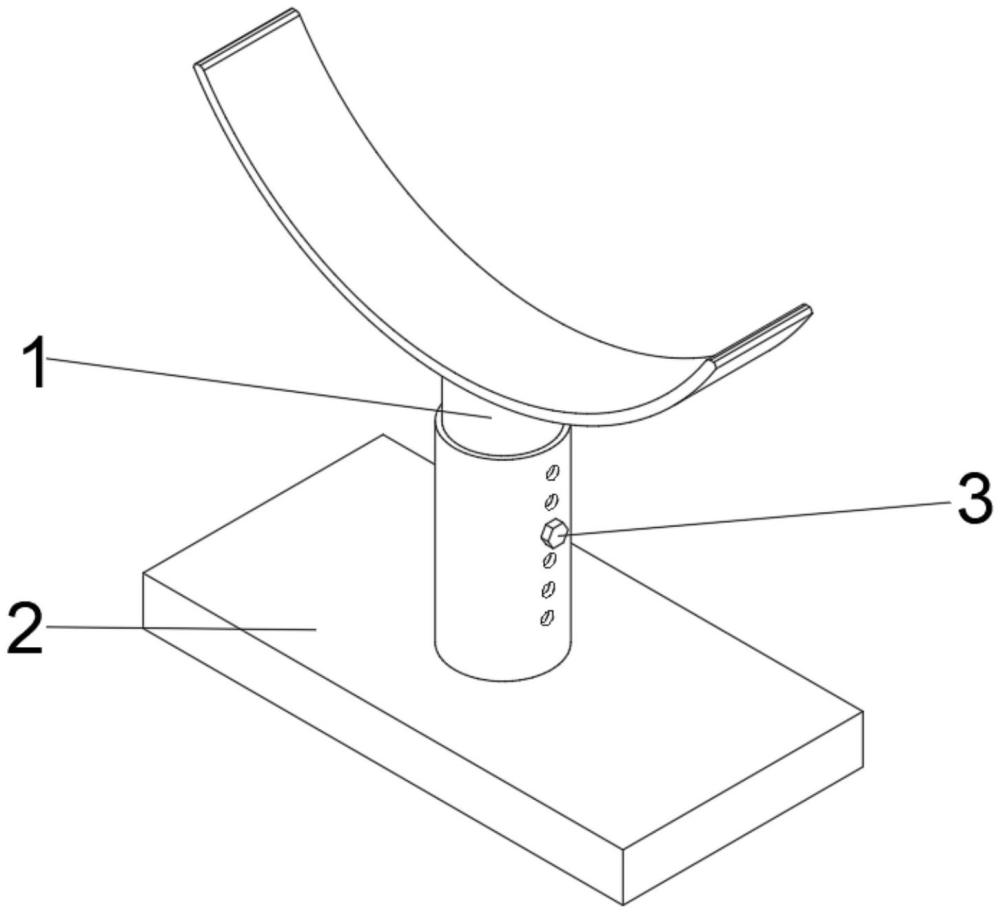

1.一种患者固定架头部抬高装置，其特征在于，包括：支撑机构(2)，所述支撑机构(2)的上端滑动连接有放置机构(1)，所述支撑机构(2)的侧端螺纹安装有两个固定螺栓(3)，且固定螺栓(3)的一端依次贯穿支撑机构(2)和放置机构(1)；

技术总结
本技术公开了一种患者固定架头部抬高装置，包括：支撑机构，所述支撑机构的上端滑动连接有放置机构，所述支撑机构的侧端螺纹安装有两个固定螺栓，且固定螺栓的一端依次贯穿支撑机构和放置机构。能够根据医生的需要调节患者的头部高度，代替护士辅助医生治疗，减轻护士的工作量和降低护士腰背痛的发病率，结构简单，便于操作。

技术研发人员：虎宏权,梁娟
受保护的技术使用者：中国人民解放军联勤保障部队第九四〇医院
技术研发日：20231114
技术公布日：2024/9/9
