一种洗胃护理辅助装置的制作方法

本技术涉及洗胃护理，具体为一种洗胃护理辅助装置。

背景技术：

1、洗胃是一种医疗程序，旨在通过将洗胃溶液引入胃部，然后将胃内容物抽取出来，以清除胃部内的毒素、异物或化学物质。

2、呕吐是人体的一种防御性反应，有助于将胃部内的物质排出体外。然而，呕吐过程可能对患者的身体和呼吸系统造成一定的困扰。

3、为了帮助控制和处理呕吐情况，在洗胃时可以使用一些辅助装置，目前在洗胃时常见的呕吐辅助装置是呕吐袋。呕吐袋是一种用于收集呕吐物的袋状装置，通常由可伸缩的塑料材料制成。它具有一定的容量，可以快速收集呕吐物，避免使患者及周围环境受到污染。

4、呕吐袋通常有一个开口部分，方便患者将口部对准，以便呕吐时呕吐物能够准确地进入袋内，但是在对大部分的患者进行洗胃时，虽然使用胃管导入胃部进行引流,但是由于生理反应,患者还是会通过嘴部呕吐,患者的呕吐物吐在床上导致头发和衣服浸湿，影响患者的舒适度，同时，若患者服用了相关有毒的药物，相关的呕吐物浸在皮肤上还会通过皮肤继续吸收相关有毒药物，对患者身体造成进一步的损伤，因此，提出了一种能够在洗胃时对患者的呕吐物进行疏通排放，减少污染的洗胃护理辅助装置。

技术实现思路

1、本实用新型的目的在于提供一种洗胃护理辅助装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种洗胃护理辅助装置，包括枕头，枕头一侧对称设有护颈，枕头一侧固定设有连接端板，连接端板两端设有连接装置，连接装置包括固定对称安装在连接端板一端的连接环，连接环表面均匀开设有连接槽，连接端板另一端对称固定安装连接卡板，连接卡板表面均匀设有连接卡杆，连接卡杆与连接槽相适配，连接装置一侧固定设有排污板，排污板表面均匀开设有排污弧槽，排污板一侧设有防护装置，防护装置包括固定安装在连接卡板一端的防护连接板，防护连接板一端对称设有连接轴，连接轴表面设有防护垫板，防护连接板另一端固定设有防护挡板，枕头一侧固定设有排污槽，排污槽表面设有排污卡杆，排污卡杆与排污槽相适配，枕头内壁设有缓冲装置，缓冲装置包括固定安装在枕头内壁的缓冲阻尼弹簧，缓冲阻尼弹簧一端设有阻尼连接板，阻尼连接板表面设有支撑杆，支撑杆两端对称设有支撑板，支撑板两端对称设有支撑轴，支撑轴表面设有支撑环，支撑环表面固定设有支撑阻尼弹簧，枕头内壁对称设有缓冲板，缓冲板与支撑板相适配，枕头内壁对称设有辅助阻尼弹簧。

3、优选的，为了满足在患者呕吐时对患者的身体进行防护，防止在呕吐过过程中产生较大面积的污染，在枕头一侧设有连接装置，在连接装置一侧固定设有排污板。

4、优选的，为了满足在患者呕吐过程中防止呕吐物反流，污染枕头和患者脸部，更好的对呕吐物进行导流，在连接装置一端设有防护装置。

5、优选的，为了能够辅助患者更方便的对头部进行移动和放置，在枕头内壁设有缓冲装置。

6、与现有技术相比，本实用新型的有益效果是：

7、(1)为了满足在患者呕吐时对患者的身体进行防护，防止在呕吐过过程中产生较大面积的污染，在枕头一侧设有连接装置，在连接装置一侧固定设有排污板，在使用时，通过将连接环套设放置在患者颈部，再将连接卡板表面的连接卡杆与连接槽相连接，使患者在呕吐过程中通过排污板表面的排污弧槽进行疏通排放，减少患者呕吐过程中的污染。

8、(2)为了满足在患者呕吐过程中防止呕吐物反流，污染枕头和患者脸部，更好的对呕吐物进行导流，在连接装置一端设有防护装置，当使用连接装置对患者颈部防护完成后，旋转防护垫板，使防护垫板放置在枕头表面，对枕头进行防护，防止在呕吐过程中呕吐物倒流污染，防护垫板与防护挡板能够对患者枕头和胸襟表面进行防护，对呕吐物进行导流。

9、(3)为了能够辅助患者更方便的对头部进行移动和放置，在枕头内壁设有缓冲装置，在使用时，通过将患者头部放置在枕头表面，枕头内的缓冲阻尼弹簧受到压力落下，使缓冲阻尼弹簧带动支撑杆进行升降，支撑杆带动两端的支撑板进行升降移动，并通过缓冲板对支撑板进行限位，当患者需要面向一侧进行呕吐时，一侧的支撑阻尼弹簧受到压力进行下降，并推动支撑板进行升降，使支撑板与缓冲板表面相接触，在一侧的支撑板升降过程中通过支撑杆带动另一侧的支撑板上升，辅助患者侧身呕吐，当患者呕吐完成后，恢复中间位置，使一侧的支撑阻尼弹簧复位上升，对患者头部进行支撑。

技术特征：

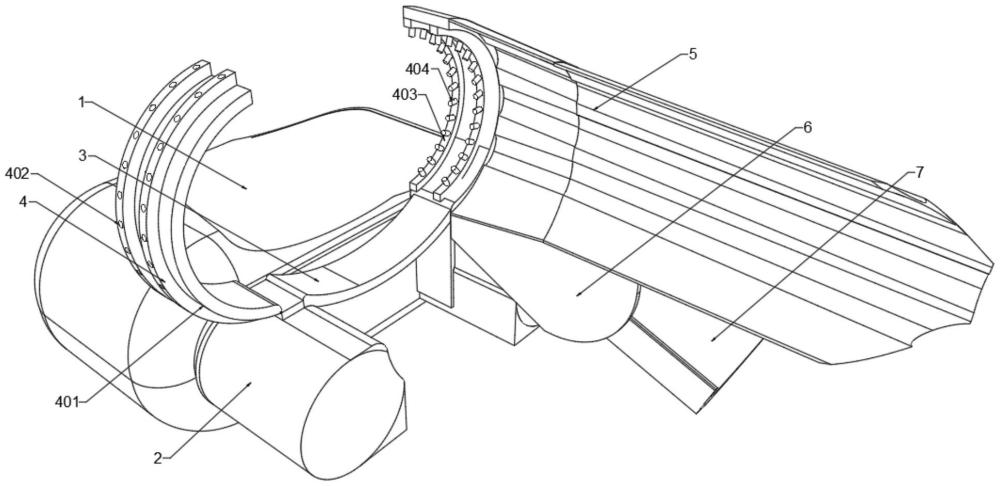

1.一种洗胃护理辅助装置，包括枕头(1)，其特征在于：所述枕头(1)一侧对称设有护颈(2)，所述枕头(1)一侧固定设有连接端板(3)，所述连接端板(3)两端设有连接装置(4)，所述连接装置(4)一侧固定设有排污板(5)，所述排污板(5)一侧设有防护装置(6)，所述枕头(1)一侧固定设有排污槽(7)，所述枕头(1)内壁设有缓冲装置(9)；

2.根据权利要求1所述的一种洗胃护理辅助装置，其特征在于：所述排污板(5)表面均匀开设有排污弧槽(501)。

3.根据权利要求2所述的一种洗胃护理辅助装置，其特征在于：所述防护装置(6)包括固定安装在连接卡板(403)一端的防护连接板(601)，所述防护连接板(601)一端对称设有连接轴(602)，所述连接轴(602)表面设有防护垫板(603)，所述防护连接板(601)另一端固定设有防护挡板(604)。

4.根据权利要求3所述的一种洗胃护理辅助装置，其特征在于：所述排污槽(7)表面设有排污卡杆(701)，所述排污卡杆(701)与排污槽(7)相适配。

5.根据权利要求4所述的一种洗胃护理辅助装置，其特征在于：所述缓冲装置(9)包括固定安装在枕头(1)内壁的缓冲阻尼弹簧(901)，所述缓冲阻尼弹簧(901)一端设有阻尼连接板(902)，所述阻尼连接板(902)表面设有支撑杆(903)，所述支撑杆(903)两端对称设有支撑板(904)，所述支撑板(904)两端对称设有支撑轴(907)，所述支撑轴(907)表面设有支撑环(906)，所述支撑环(906)表面固定设有支撑阻尼弹簧(905)。

6.根据权利要求5所述的一种洗胃护理辅助装置，其特征在于：所述枕头(1)内壁对称设有缓冲板(10)，所述缓冲板(10)与支撑板(904)相适配。

7.根据权利要求6所述的一种洗胃护理辅助装置，其特征在于：所述枕头(1)内壁对称设有辅助阻尼弹簧(8)。

技术总结
本技术公开了一种洗胃护理辅助装置，包括枕头，枕头一侧对称设有护颈，枕头一侧固定设有连接端板，连接端板两端设有连接装置，连接装置包括固定对称安装在连接端板一端的连接环，连接环表面均匀开设有连接槽，连接端板另一端对称固定安装连接卡板，连接卡板表面均匀设有连接卡杆，连接卡杆与连接槽相适配，连接装置一侧固定设有排污板，排污板表面均匀开设有排污弧槽，排污板一侧设有防护装置，枕头内壁设有缓冲装置，枕头内壁对称设有辅助阻尼弹簧，通过上述结构相互配合，达到能够在洗胃时对患者的呕吐物进行疏通排放，减少污染的目的。

技术研发人员：王晓璇,韩大伟,荣盼盼,杜宁
受保护的技术使用者：阜阳市妇女儿童医院
技术研发日：20231227
技术公布日：2024/9/9
