一种呼吸机固定加热装置的制作方法

本技术属于医疗用具，具体涉及一种呼吸机固定加热装置。

背景技术：

1、对于呼吸衰竭的患者需要使用呼吸机辅助机械通气，以此来代替患者自主通气的功能，呼吸机辅助呼吸可以有效维持、挽留和延长患者的生命，但是现有的呼吸机在使用的过程中呼吸机管道内会出现冷凝水，不仅影响气流的顺畅流动，而且会对患者的呼吸道产生刺激，而且呼吸机管道在使用时是放置在患者的床上，一方面会压迫患者的皮肤，对于长期卧床的患者会引起压疮，另一方面会对呼吸机管道造成牵扯，使呼吸机管道移位，可能造成因管道移动导致气流阻塞或不均匀分布，影响通气效果，因此提出一种呼吸机固定加热装置。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种呼吸机固定加热装置，不仅可以对呼吸机管道进行固定，而且可以对呼吸机管道进行加热。

2、为实现以上目的，本实用新型采用的技术方案：一种呼吸机固定加热装置，包括用于将呼吸机管道固定在病床上的固定组件，所述固定组件包括固定座一以及固定座二，所述固定座一与固定座二均为圆弧状结构，且所述固定座一与固定座二的开口方向相反设置，所述固定座一的底部设有承接板，所述承接板的底部与固定座二之间通过连接杆相连接，所述承接板的底部设有柔性垫，所述柔性垫上设有多个盛装袋，多个所述盛装袋用于盛装过饱和溶液，所述盛装袋内设有加热块。

3、本实用新型的有益效果为：通过将呼吸机管道卡进固定座一内，然后将病床上的床栏卡进固定座二内，使呼吸机管道进行固定，然后通过将多个盛装袋围绕在呼吸机管道的外部，使加热块对过饱和溶液进行加热，从而对呼吸机管道加热，从而实现对呼吸机管道的固定加热。

4、为了使多个盛装袋内的液体互通；

5、作为上述技术方案的进一步改进：两个相邻的所述盛装袋之间连通设有通液孔。

6、本改进的有益效果为：当对其中的一个盛装袋内的液体加热时，加热后的液体会与其他盛装袋内的液体互通，从而使多个盛装袋内的液体均被加热。

7、为了对加热后的盛装袋进行保温；

8、作为上述技术方案的进一步改进：多个所述盛装袋远离固定座一的一侧设有用于对盛装袋保温的保温层。

9、本改进的有益效果为：当盛装袋加热过后，保温层可以防止盛装袋散热过快，从而对盛装袋有效保温。

10、为了使保温层包裹呼吸机管道后可以固定；

11、作为上述技术方案的进一步改进：所述保温层的两端设有连接件。

12、本改进的有益效果为：当保温层包裹呼吸机管道后，可以通过连接件将保温层固定在呼吸机管道的周围。

13、为了增加固定座二与病床床栏之间的摩擦力；

14、作为上述技术方案的进一步改进：所述固定座二的内壁上设有多条防滑条，多条所述防滑条均围绕固定座二的中心轴线等距设置。

15、本改进的有益效果为：多条防滑条的设置，使病床上的床栏卡进固定座二内时增大二者之间的摩擦力，使固定座二不易在床栏上转动。

16、为了方便将呼吸机管道以及床栏卡进固定座一以及固定座二内；

17、作为上述技术方案的进一步改进：所述固定座一与固定座二的开口端均设有圆角部。

18、本改进的有益效果为：固定座一与固定座二开口端的圆角部的设置，使呼吸机管道以及床栏更易卡进固定座一与固定座二内。

19、为了更稳定地对呼吸机管道的固定；

20、作为上述技术方案的进一步改进：所述固定组件的数量为两组，且两组所述固定组件分别位于柔性垫的两端。

21、本改进的有益效果为：两组固定组件的设置，增加了与呼吸机管道以及床栏的固定面积，使呼吸机管道可以更稳定地固定。

技术特征：

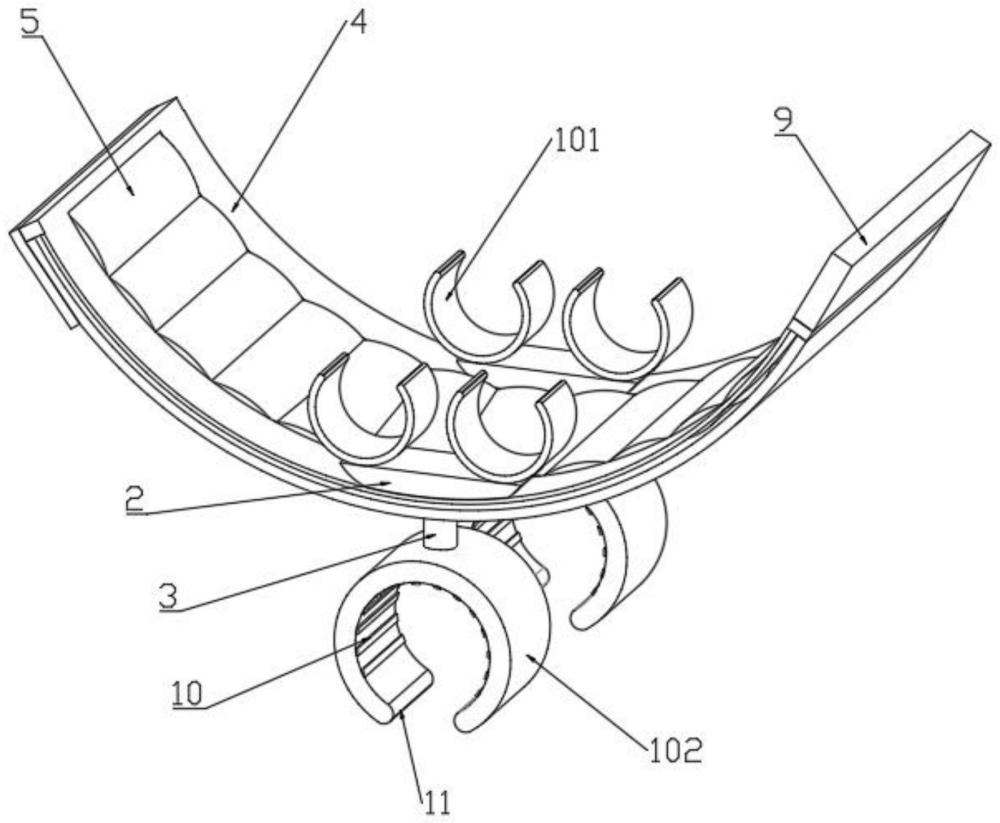

1.一种呼吸机固定加热装置，包括用于将呼吸机管道固定在病床上的固定组件(1)，其特征在于：所述固定组件(1)包括固定座一(101)以及固定座二(102)，所述固定座一(101)与固定座二(102)均为圆弧状结构，且所述固定座一(101)与固定座二(102)的开口方向相反设置，所述固定座一(101)的底部设有承接板(2)，所述承接板(2)的底部与固定座二(102)之间通过连接杆(3)相连接，所述承接板(2)的底部设有柔性垫(4)，所述柔性垫(4)上设有多个盛装袋(5)，多个所述盛装袋(5)用于盛装过饱和溶液，所述盛装袋(5)内设有加热块(6)。

2.根据权利要求1所述的一种呼吸机固定加热装置，其特征在于：两个相邻的所述盛装袋(5)之间连通设有通液孔(7)。

3.根据权利要求1所述的一种呼吸机固定加热装置，其特征在于：多个所述盛装袋(5)远离固定座一(101)的一侧设有用于对盛装袋(5)保温的保温层(8)。

4.根据权利要求3所述的一种呼吸机固定加热装置，其特征在于：所述保温层(8)的两端设有连接件(9)。

5.根据权利要求1所述的一种呼吸机固定加热装置，其特征在于：所述固定座二的内壁上设有多条防滑条(10)，多条所述防滑条(10)均围绕固定部二的中心轴线等距设置。

6.根据权利要求1所述的一种呼吸机固定加热装置，其特征在于：所述固定座一(101)与固定座二(102)的开口端均设有圆角部(11)。

7.根据权利要求1所述的一种呼吸机固定加热装置，其特征在于：所述固定组件(1)的数量为两组，且两组所述固定组件(1)分别位于柔性垫(4)的两端。

技术总结
本技术属于医疗用具技术领域，尤其为一种呼吸机固定加热装置，包括用于将呼吸机管道固定在病床上的固定组件，所述固定组件包括固定座一以及固定座二，所述固定座一与固定座二均为圆弧状结构，且所述固定座一与固定座二的开口方向相反设置，所述固定座一的底部设有承接板，所述承接板的底部与固定座二之间通过连接杆相连接，所述承接板的底部设有柔性垫，多个所述盛装袋用于盛装过饱和溶液，通过将呼吸机管道卡进固定座一内，然后将病床上的床栏卡进固定座二内，使呼吸机管道进行固定，然后通过将多个盛装袋围绕在呼吸机管道的外部，使加热块对过饱和溶液进行加热，从而对呼吸机管道加热，从而实现对呼吸机管道的固定加热。

技术研发人员：侯春丽
受保护的技术使用者：阜外华中心血管病医院
