一种用于足部周围神经病变治疗用支撑装置的制作方法

本发明属于护理器械设备，具体的说是一种用于足部周围神经病变治疗用支撑装置。

背景技术：

1、糖尿病足是是指糖尿病患者足部由于神经病变使下肢保护功能减退，大血管和微血管病变使动脉灌注不足致微循环障碍而发生溃疡和坏疽的疾病状态，是糖尿病患者较为严重的并发症之一。

2、对应糖尿病足来说，其发病原因多为血管病变、神经病变等多种原因造成，因此在糖尿病足患者的日常护理与治疗中，适当散步等腿部活动，能够有效的促进腿部、足部的血液循环，改善足部供血不足的现象，对于糖尿病患者，能够有效的预防糖尿病足发生的几率，而对于已经患上糖尿病足的患者，则对其康复与治疗也有很大的促进作用，而由于足部压力过大是导致糖尿病足患者足部损伤的外因之一，因此如何有效的降低患者散步、行走时对足部的压力，则成为糖尿病足患者日常护理措施之一。

3、为了降低患者在行走、站立等行为时对足部的压力，针对于糖尿病足患者特制的减压鞋袜是较为常见的糖尿病足护理用具，减压鞋袜的作用多通过材质的改变、弹性的调整，降低患者足部与地面之间的压力，而相对于患者体重来说，鞋袜的减压作用较为薄弱，仅适用于未患上糖尿病足的糖尿病患者或未损伤足部的早期糖尿病足患者，而针对于已经产生足部损伤的糖尿病足患者，多采用穿搭式设备，在患者行走或站立时，将重力集中于患者腿部，使患者足部虚踏、悬空，进而避免患者足部受压，如申请号为2020201329182的中国专利发布的糖尿病足治疗与辅助行走装置，便是采用力传导支架的方式，将行走或站立时的压力传递至大腿、小腿上，进而降低患者足部受压。

4、然而在实际应用时发现，通常患上糖尿病足的患者，其足部运动能力减弱，不适宜做较为剧烈的运动，而穿戴式设备虽然能够减轻足部的压力，但是由于穿戴式设备需要进行力的传导与分散，因此设备通常重量较大，患者在穿戴后，不仅自身重力集中在大腿处，而且在行走时，设备本身的重量同样作用在患者腿上，使得患者在相同的运动量下，需要耗费更大的力气，不适用于身体状况较差的患者，特别是不适用于体力、身体均较差的老年患者，鉴于此，本发明提出了一种用于足部周围神经病变治疗用支撑装置，用于解决上述技术问题。

技术实现思路

1、为了弥补现有技术的不足，解决上述技术问题，本发明提出了一种用于足部周围神经病变治疗用支撑装置。

2、本发明解决其技术问题所采用的技术方案是：本发明所述的一种用于足部周围神经病变治疗用支撑装置，包括减压套腿，所述减压套腿套在患者腿部，所述减压套腿包括大腿部、小腿部和接地部，所述大腿部、小腿部和接地部依次铰接连接；

3、所述大腿部、小腿部和接地部均包括支撑板和绑带，所述支撑板对称设计，所述绑带安装在支撑板上，且绑带两端呈魔力贴状设计，用于将支撑板绑定在患者腿部；

4、所述减压套腿底部安装有弹力垫层，且其具体安装位置为接地部中支撑板底部；

5、拉伸限位组件，所述拉伸限位组件包括行走辅助架，所述行走辅助架为框架式结构体，使用时患者位于行走辅助架内侧，行走辅助架为患者提供支撑，所述行走辅助架前端均转动安装有行走轮；

6、弹力带，所述行走辅助架上安装有弹力带，所述弹力带采用弹性材料制成，所述弹力带与减压套腿可拆卸式固定连接；

7、限位带，所述行走辅助架上安装有限位带，所述限位带采用柔性金属编织带制成，所述限位带与支撑板可拆卸式固定连接。

8、优选的，所述行走辅助架由支撑架和手扶架组成，所述手扶架位于支撑架上方，所述手扶架上转动安装有升降螺杆，所述升降螺杆与支撑架螺纹连接。

9、优选的，所述行走辅助架上固定安装在第一安装板，所述第一安装板位于患者身前，所述弹力带安装在第一安装板上；

10、所述第一安装板上安装有第二安装板，所述第二安装板位于患者两侧，所述限位带安装在第二安装板上。

11、优选的，所述第一安装板与第二安装板上分别开设有第一滑槽和第二滑槽，所述第一滑槽和第二滑槽内均滑动安装有限位块，所述限位块上开设有固定槽和调节槽，所述调节槽与固定槽垂直导通设计，所述调节槽内螺纹连接固定阀，所述弹力带和限位带分别延伸至对应的固定槽内，所述固定阀用于对弹力带、限位带进行增压固定。

12、优选的，所述限位带上开设有均匀分布的固定孔，所述固定孔与固定阀相对应，用于增强固定阀对限位带的固定效果。

13、优选的，所述第一安装板上开设有第三滑槽，所述第二安装板一端滑动安装在第三滑槽内，所述第三滑槽用于调整第二安装板与患者身侧的距离。

14、优选的，所述减压套腿外部套设有按摩环，所述按摩环包括弹性环带和滚珠，滚珠均匀固定在弹性环带上，所述接地部上固定安装有弹力绳，所述限位块上均固定安装有拉绳，所述弹性环带上套设有连接环，所述弹力绳与拉绳均与连接环固定连接。

15、优选的，所述滚珠与弹性环带均中空设计，所述弹性环带一侧固定安装有内置弹簧的充气囊，所述充气囊上安装有单向阀和出气管，所述出气管端部螺纹连接密封塞。

16、优选的，所述大腿部固定安装有卡环，所述拉绳贯穿卡环，所述卡环用于对拉绳进行限位。

17、本发明的有益效果如下：

18、1.本发明所述的一种用于足部周围神经病变治疗用支撑装置，通过设置拉伸限位组件，通过采用弹力带和限位带，将减压套腿与行走辅助架进行连接，一方面限位带对减压套腿进行限位，使得患者的部分重力由行走辅助架分担，进而降低减压套腿的压力，便于采用更为轻便的材料制造减压套腿，另一方面弹力带的设置，在患者抬腿上，利用其弹性作用，起到辅助的作用，配合减压套腿重量的降低，有效的增强患者行走的便捷性。

19、2.本发明所述的一种用于足部周围神经病变治疗用支撑装置，通过设置按摩环，一方面按摩环的设置，在运动过程促进患者血液循环能够增强患者运动对康复、治疗的促进效果，另一方面也能患者患者腿部疲劳，同时患者在休息时，还能通过抬腿、踏下的动作，主动促使按摩环在腿部滚动，进而增强按摩环的效果。

技术特征：

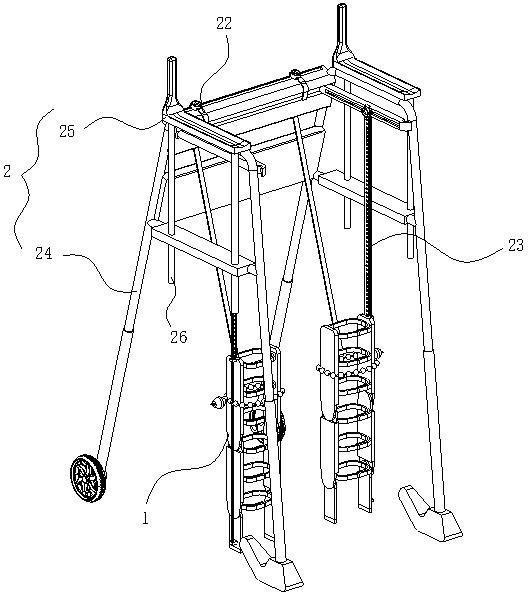

1.一种用于足部周围神经病变治疗用支撑装置，其特征在于：包括减压套腿（1），所述减压套腿（1）套在患者腿部，所述减压套腿（1）包括大腿部（11）、小腿部（12）和接地部（13），所述大腿部（11）、小腿部（12）和接地部（13）依次铰接连接；

2.根据权利要求1所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述行走辅助架（2）由支撑架（24）和手扶架（25）组成，所述手扶架（25）位于支撑架（24）上方，所述手扶架（25）上转动安装有升降螺杆（26），所述升降螺杆（26）与支撑架（24）螺纹连接。

3.根据权利要求2所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述行走辅助架（2）上固定安装在第一安装板（3），所述第一安装板（3）位于患者身前，所述弹力带（22）安装在第一安装板（3）上；

4.根据权利要求3所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述第一安装板（3）与第二安装板（31）上分别开设有第一滑槽（32）和第二滑槽（33），所述第一滑槽（32）和第二滑槽（33）内均滑动安装有限位块（39），所述限位块（39）上开设有固定槽（34）和调节槽（35），所述调节槽（35）与固定槽（34）垂直导通设计，所述调节槽（35）内螺纹连接固定阀（36），所述弹力带（22）和限位带（23）分别延伸至对应的固定槽（34）内，所述固定阀（36）用于对弹力带（22）、限位带（23）进行增压固定。

5.根据权利要求4所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述限位带（23）上开设有均匀分布的固定孔（37），所述固定孔（37）与固定阀（36）相对应，用于增强固定阀（36）对限位带（23）的固定效果。

6.根据权利要求5所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述第一安装板（3）上开设有第三滑槽（38），所述第二安装板（31）一端滑动安装在第三滑槽（38）内，所述第三滑槽（38）用于调整第二安装板（31）与患者身侧的距离。

7.根据权利要求6所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述减压套腿（1）外部套设有按摩环（4），所述按摩环（4）包括弹性环带（41）和滚珠（42），滚珠（42）均匀固定在弹性环带（41）上，所述接地部（13）上固定安装有弹力绳（43），所述限位块（39）上均固定安装有拉绳（44），所述弹性环带（41）上套设有连接环（45），所述弹力绳（43）、拉绳（44）均与连接环（45）固定连接。

8.根据权利要求7所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述滚珠（42）与弹性环带（41）均中空设计，所述弹性环带（41）一侧固定安装有内置弹簧的充气囊（5），所述充气囊（5）上安装有单向阀（51）和出气管（52），所述出气管（52）端部螺纹连接密封塞（53）。

9.根据权利要求8所述的一种用于足部周围神经病变治疗用支撑装置，其特征在于：所述大腿部（11）固定安装有卡环（54），所述拉绳（44）贯穿卡环（54），所述卡环（54）用于对拉绳（44）进行限位。

技术总结
本发明属于护理器械设备技术领域，具体的说是一种用于足部周围神经病变治疗用支撑装置，包括减压套腿，所述减压套腿包括大腿部、小腿部和接地部，所述减压套腿底部安装有弹力垫层；拉伸限位组件，所述拉伸限位组件包括行走辅助架，弹力带，限位带，本发明通过设置拉伸限位组件，通过采用弹力带和限位带，将减压套腿与行走辅助架进行连接，一方面限位带对减压套腿进行限位，使得患者的部分重力由行走辅助架分担，进而降低减压套腿的压力，便于采用更为轻便的材料制造减压套腿，另一方面弹力带的设置，在患者抬腿上，利用其弹性作用，起到辅助的作用，配合减压套腿重量的降低，有效的增强患者行走的便捷性。
