一种实验室消毒装置

本发明属于消毒设备，具体涉及一种实验室消毒装置。

背景技术：

1、实验室常用的器材一般包括玻璃器材、金属器械、橡胶制品及塑料制品等，每类器材的处理及消毒措施都有不同。严格的消毒灭菌工作极为重要，直接影响着整个实验能否顺利进行。实验室常用的消毒灭菌方法多采用物理方法(如干热灭菌法、湿热灭菌法、过滤除菌法、射线杀菌法等)和化学方法(消毒剂、抗生素)两大类。

2、干热灭菌法是利用恒温干燥箱内120℃～150℃的高热，并保持90～120分钟，杀死细菌和芽孢，达到灭菌目的的一种方法。主要适用于不便在压力蒸汽灭菌器中进行灭菌，且不易被高温损坏的玻璃器皿、金属器械以及不能和蒸汽接触的物品的灭菌。用此方法灭菌的物品干燥，易于贮存。酒精灯火焰烧灼灭菌法也是属于干热灭菌的方法之一，在进行动物细胞体外培养工作时，常须利用工作台面上的酒精灯火焰对金属器具及玻璃器皿口缘进行补充灭菌。

3、射线灭菌法是利用紫外线灯进行照射灭菌的方法。紫外线是一种低能量的电磁辐射，可以杀灭多种微生物。紫外线的作用机制是通过对微生物的核酸及蛋白质等的破坏作用而使其灭活。适合于实验室空气、地面、操作台面灭菌。灭菌时间为30min。用紫外线杀菌时应注意，不能边照射边进行实验操作，因为紫外线不仅对人体皮肤有伤害，而且对培养物及一些试剂等也会产生不良影响。

4、化学消毒剂消毒法用于那些不能利用物理方法进行灭菌的物品、空气、工作面、操作者皮肤、某些实验器皿等。常用的化学消毒剂包括甲醛、高锰酸钾、70％～75％乙醇、过氧乙酸、来苏尔水、0.1％新洁尔灭、环氧乙烷、碘伏或碘酊等。其中利用70％～75％乙醇、0.1％～0.2％氯化汞、10％次氯酸钠、饱和漂白粉等进行实验材料的灭菌；利用甲醛加高锰酸钾[(2ml甲醛+1g高锰酸钾)/m3]或乙二醇(6ml/m3)等加热熏蒸法进行无菌室和培养室的消毒。在使用时应注意安全，特别是用在皮肤或实验材料上的消毒剂，须选用合适的药剂种类、浓度和处理时间，才能达到安全和灭菌的目的。

5、过滤除菌法是将液体或气体通过有微孔的滤膜过滤，使大于滤膜孔径的细菌等微生物颗粒阻留，从而达到除菌的方法。过滤除菌法大多用于遇热易发生分解、变性而失效的试剂、酶液、血清、培养液等。目前，常用微孔滤膜金属滤器或塑料滤器正压过滤除菌，或用玻璃细菌滤器、滤球负压过滤除菌。滤膜孔径应在0.22～0.45μm范围内或用更小的细菌滤膜，溶液通过滤膜后，细菌和孢子等因大于滤膜孔径而被阻，并利用滤膜的吸附作用，阻制小于滤膜孔径的细菌透过。

6、抗生素抑菌法主要用于培养液，是培养过程中预防微生物污染的重要手段以及作为微生物污染不严重时的“急救”措施。常用的抗生素有青霉素、链霉素和新霉素等。

7、湿热灭菌法是指用饱和水蒸气、沸水或流通蒸汽进行灭菌的方法，压力蒸汽湿热灭菌法是目前最常用的一种灭菌方法。它利用高压蒸汽以及在蒸汽环境中存在的潜热作用和良好的穿透力，使菌体蛋白质凝固变性而使微生物死亡，适合于布类工作衣、各种器皿、金属器械、胶塞、蒸馏水、棉塞、纸和某些培养液的灭菌。

8、实验室需要用到大量的玻璃器材，目前主要采用湿热灭菌法对玻璃器材进行消毒灭菌。现有的消毒装置没有干燥功能，在玻璃器材消毒完成后，玻璃器材表面会存在一些水分，还要单独对其进行烘干处理，容易出现实验人员急需使用器材时不能快速用到的问题，而且器材在烘干过程中可能会造成细菌污染，进而影响实验进程及实验的准确性。

技术实现思路

1、本发明的目的是提供一种实验室消毒装置，用于解决现有技术中存在的上述问题。

2、为了实现上述目的，本发明采用以下技术方案：一种实验室消毒装置，包括消毒桶，所述消毒桶配设有桶盖，消毒桶内设有分隔板，所述分隔板的上方设有消毒室，所述消毒室内设有支撑板，所述支撑板用于支撑待消毒的实验器材，支撑板开设有多个透气孔，支撑板的下方设有蒸汽喷射机构；分隔板的下方设有加热室，所述加热室内设有蒸汽发生器和蒸汽过热器，所述蒸汽发生器与蒸汽过热器之间连接有第一蒸汽输送管路，蒸汽过热器与蒸汽喷射机构之间连接有第二蒸汽输送管路。

3、作为上述技术方案的一种可选实施方式，所述蒸汽过热器包括底座盘，所述底座盘的内侧设有蒸汽盘管和第一加热装置，所述蒸汽盘管的两端分别与第一蒸汽输送管路和第二蒸汽输送管路连通，所述第一加热装置用于对蒸汽盘管内的蒸汽进行加热从而得到过热蒸汽。

4、作为上述技术方案的一种可选实施方式，所述第一加热装置包括第一电加热盘管，所述第一电加热盘管卷绕在蒸汽盘管上，且第一电加热盘管与蒸汽盘管紧密接触。

5、作为上述技术方案的一种可选实施方式，所述蒸汽盘管的中部设有与第一蒸汽输送管路相连的蒸汽入口，蒸汽盘管的边缘设有与第二蒸汽输送管路相连的蒸汽出口。

6、作为上述技术方案的一种可选实施方式，所述消毒室内设有气压传感器，所述气压传感器连接有控制器，所述第一蒸汽输送管路上设有第一调节阀，所述第二蒸汽输送管路上设有第二调节阀，所述第一调节阀和第二调节阀均与控制器相连，气压传感器用于检测消毒室的气压，控制器用于基于消毒室的气压控制第一调节阀和第二调节阀的开度。

7、作为上述技术方案的一种可选实施方式，所述蒸汽喷射机构包括蒸汽喷射管，所述蒸汽喷射管的一端与第二蒸汽输送管路连通，蒸汽喷射管上设有多个朝上的蒸汽喷头。

8、作为上述技术方案的一种可选实施方式，所述蒸汽喷射管呈涡旋状设置在消毒室的底部。

9、作为上述技术方案的一种可选实施方式，所述蒸汽发生器包括蒸汽发生水箱，所述蒸汽发生水箱内设有第二加热装置，蒸汽发生水箱的顶部设有集气罩，所述集气罩与第一蒸汽输送管路相连。

10、作为上述技术方案的一种可选实施方式，所述第二加热装置包括第二电加热盘管，所述第二电加热盘管浸泡在蒸汽发生水箱中的纯水中。

11、作为上述技术方案的一种可选实施方式，所述桶盖上设有安全阀和排气阀。

12、作为上述技术方案的一种可选实施方式，所述消毒桶的底部设有滚轮。

13、本发明的有益效果为：

14、本发明提供了一种实验室消毒装置，蒸汽发生器产生饱和蒸汽，饱和蒸汽通过第一蒸汽输送管路进入蒸汽过热器中，蒸汽过热器对饱和蒸汽进行加热使其成为过热蒸汽，过热蒸汽通过第二蒸汽输送管路输送至蒸汽喷射机构，蒸汽喷射机构向消毒室内喷射过热蒸汽，从而对实验器材进行消毒和干燥。本发明采用过热蒸汽对实验器材进行消毒灭菌，过热蒸汽不仅起到了高温消毒的作用，使消毒的时间缩短，提高实验室运营效率，而且过热蒸汽可以带走环境内的水分，实验器材消毒完成后无需单独进行烘干处理，在使用者急需使用时能够快速拿取使用，提高了消毒装置的实用性。

技术特征：

1.一种实验室消毒装置，包括消毒桶(1)，所述消毒桶(1)配设有桶盖(2)，其特征在于，消毒桶(1)内设有分隔板(3)，所述分隔板(3)的上方设有消毒室(4)，所述消毒室(4)内设有支撑板(5)，所述支撑板(5)用于支撑待消毒的实验器材，支撑板(5)开设有多个透气孔(6)，支撑板(5)的下方设有蒸汽喷射机构(7)；分隔板(3)的下方设有加热室(8)，所述加热室(8)内设有蒸汽发生器(9)和蒸汽过热器(10)，所述蒸汽发生器(9)与蒸汽过热器(10)之间连接有第一蒸汽输送管路(11)，蒸汽过热器(10)与蒸汽喷射机构(7)之间连接有第二蒸汽输送管路(12)。

2.根据权利要求1所述的实验室消毒装置，其特征在于，所述蒸汽过热器(10)包括底座盘(13)，所述底座盘(13)的内侧设有蒸汽盘管(14)和第一加热装置，所述蒸汽盘管(14)的两端分别与第一蒸汽输送管路(11)和第二蒸汽输送管路(12)连通，所述第一加热装置用于对蒸汽盘管(14)内的蒸汽进行加热从而得到过热蒸汽。

3.根据权利要求2所述的实验室消毒装置，其特征在于，所述第一加热装置包括第一电加热盘管(15)，所述第一电加热盘管(15)卷绕在蒸汽盘管(14)上，且第一电加热盘管(15)与蒸汽盘管(14)紧密接触。

4.根据权利要求3所述的实验室消毒装置，其特征在于，所述蒸汽盘管(14)的中部设有与第一蒸汽输送管路(11)相连的蒸汽入口，蒸汽盘管(14)的边缘设有与第二蒸汽输送管路(12)相连的蒸汽出口。

5.根据权利要求1所述的实验室消毒装置，其特征在于，所述消毒室(4)内设有气压传感器，所述气压传感器连接有控制器，所述第一蒸汽输送管路(11)上设有第一调节阀，所述第二蒸汽输送管路(12)上设有第二调节阀，所述第一调节阀和第二调节阀均与控制器相连，气压传感器用于检测消毒室(4)的气压，控制器用于基于消毒室(4)的气压控制第一调节阀和第二调节阀的开度。

6.根据权利要求1所述的实验室消毒装置，其特征在于，所述蒸汽喷射机构(7)包括蒸汽喷射管(16)，所述蒸汽喷射管(16)的一端与第二蒸汽输送管路(12)连通，蒸汽喷射管(16)上设有多个朝上的蒸汽喷头(17)。

7.根据权利要求6所述的实验室消毒装置，其特征在于，所述蒸汽喷射管(16)呈涡旋状设置在消毒室(4)的底部。

8.根据权利要求1所述的实验室消毒装置，其特征在于，所述蒸汽发生器(9)包括蒸汽发生水箱(18)，所述蒸汽发生水箱(18)内设有第二加热装置，蒸汽发生水箱(18)的顶部设有集气罩(19)，所述集气罩(19)与第一蒸汽输送管路(11)相连。

9.根据权利要求8所述的实验室消毒装置，其特征在于，所述第二加热装置包括第二电加热盘管(20)，所述第二电加热盘管(20)浸泡在蒸汽发生水箱(18)中的纯水中。

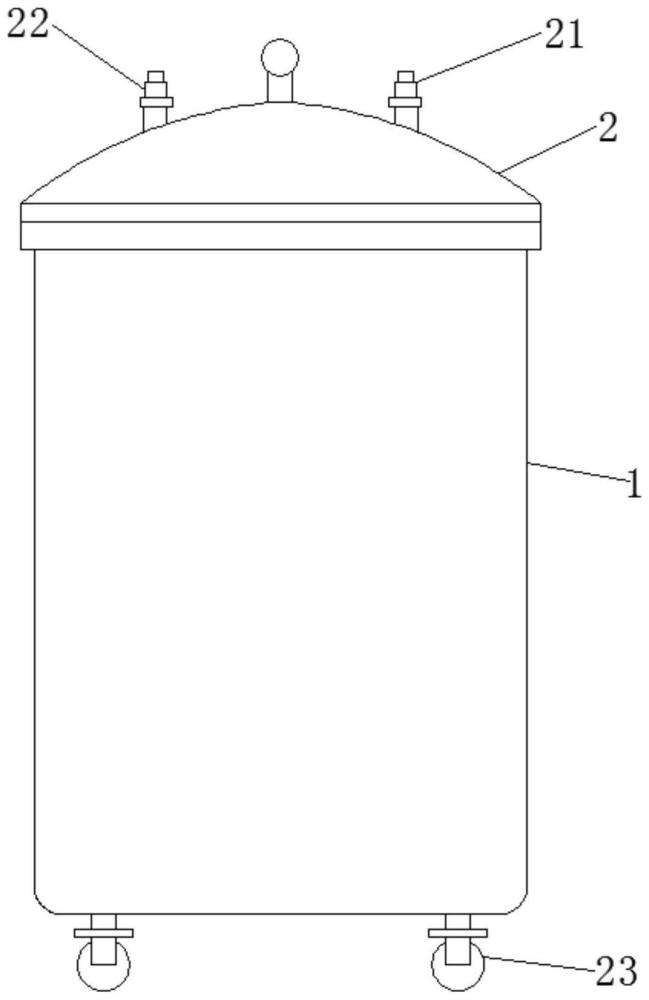

10.根据权利要求1所述的实验室消毒装置，其特征在于，所述桶盖(2)上设有安全阀(21)和排气阀(22)；所述消毒桶(1)的底部设有滚轮(23)。

技术总结
本发明公开了一种实验室消毒装置，包括消毒桶，消毒桶配设有桶盖，消毒桶内设有分隔板，分隔板的上方设有消毒室，消毒室内设有支撑板，支撑板开设有多个透气孔，支撑板的下方设有蒸汽喷射机构；分隔板的下方设有加热室，加热室内设有蒸汽发生器和蒸汽过热器，蒸汽发生器与蒸汽过热器之间连接有第一蒸汽输送管路，蒸汽过热器与蒸汽喷射机构之间连接有第二蒸汽输送管路。本发明采用过热蒸汽对实验器材进行消毒灭菌，过热蒸汽不仅起到了高温消毒的作用，使消毒的时间缩短，提高实验室运营效率，而且过热蒸汽可以带走环境内的水分，实验器材消毒完成后无需单独进行烘干处理，在使用者急需使用时能够快速拿取使用，提高了消毒装置的实用性。
