一种手术缝针收集计数器

本发明属于医疗器械领域，尤其涉及一种手术缝针收集计数器。

背景技术：

1、众所周知，手术器械，特别是手术用缝针，需要在术中妥善放置并在手术结束前认真请点。目前在缝针通常使用完后直接放于手术弯盘内，并在手术结束前后人工清点缝针数量。此流程存在的问题有：手术人员清点核查缝针数量费时、费力且易出错；存在较高的缝针丢失风险；存在较高的术中针刺伤风险。因此亟需一种能够在手术缝针之后直接收集并计数的手术缝针收集计数装置，使手术缝针的术中收集及计数更为便捷，同时减少术中缝针遗失及手术人员针刺伤风险。

技术实现思路

1、针对上述技术问题，本发明的一个方式的目的是供一种手术缝针收集计数器，利于术者在术中及时回收并计数使用过的缝针，减少缝针丢失及手术人员针刺伤风险，同时计数功能也方便医护工作者对缝针使用数量进行核对，提高工作效率。

2、注意，这些目的的记载并不妨碍其他目的的存在。本发明的一个方式并不需要实现所有上述目的。可以从说明书、附图、权利要求书的记载中抽取上述目的以外的目的。

3、本发明是通过以下技术手段实现上述技术目的的。

4、一种手术缝针收集计数器，包括壳体、连接部件和按压部件；

5、所述壳体内设有未闭合的产生磁场的电回路、电子磁感应计数器、显示器和收集腔；电子磁感应计数器与显示器连接；

6、所述连接部件设于壳体内，连接部件设有弹性单元，连接部件与电回路连接时电回路闭合产生磁场；

7、所述按压部件设于壳体内，按压部件设有供持针器进入的通道，按压部件底部设有与连接部件相接触的底部凸缘。

8、上述方案中，所述壳体内的电回路包括导线、电源、电磁铁、两个第一触点；

9、所述第一触点、导线、电磁铁、导线电源、第一触点依次连接，形成未闭合的电回路。

10、进一步的，所述壳体内还设有壳体第一通道、壳体第二通道和连接部件空腔；

11、所述壳体第一通道设于壳体顶部；

12、所述连接部件空腔设于壳体第一通道下方；

13、所述壳体第二通道设于连接部件空腔下方，且小于壳体第一通道。

14、上述方案中，所述壳体的收集腔侧面设有收集腔通道，收集腔通道内设有收集抽屉，收集抽屉一面位于壳体外部，且该面设有把手。

15、进一步的，所述连接部件设于连接部件空腔内，且外部形状与连接部件空腔内部形状相同；

16、所述连接部件在靠近壳体第二通道的一侧设有弹性单元，弹性单元伸缩方向与壳体第一通道指向壳体第二通道的方向相同；

17、进一步的，所述连接部件在靠近壳体第二通道的一侧设有两个第二触点；两个第二触点与两个第一触点的位置对应，且两个第二触点之间可供电流经过。

18、进一步的，所述连接部件设有与壳体第二通道形状大小均相同的连接部件通道。

19、进一步的，所述按压部件上部与壳体第一通道滑动连接，下部与壳体第二通道滑动连接；

20、按压部件顶部设有顶部凸缘，顶部凸缘卡在壳体第一通道外。

21、进一步的，所述按压部件内设有按压部件第一通道和按压部件第二通道；

22、所述按压部件第一通道可供持针器进入且通过；

23、所述按压部件第二通道可供持针器进入但不能通过。

24、进一步的，所述按压部件底部设有底部凸缘；

25、所述底部凸缘不能从连接部件通道穿过。

26、与现有技术相比，本发明的有益效果是：

27、根据本发明的一个方式，本发明采用连接部件和按压部件配合，当放置手术缝针的时候按压部件压迫连接部件，使得连接部件与壳体内的电回路完全闭合，产生磁场，电子磁感应计数器感应到一次磁力产生和消失的变化自动计数一次并在屏幕上显示，使手术缝针的术中收集及计数更为便捷，避免了人工计数错误，同时减少术中缝针遗失及手术人员针刺伤风险。

28、根据本发明的一个方式，连接部件与壳体内的电回路完全闭合后电磁铁通电，可以将手术缝针吸附在收集腔内。

29、根据本发明的一个方式，壳体内的收集腔内设有收集抽屉，完成手术后可以直接将收集抽屉从收集腔通道抽出，进行收集更换以及人工确认数量。

30、注意，这些效果的记载不妨碍其他效果的存在。本发明的一个方式并不一定必须具有所有上述效果。可以从说明书、附图、权利要求书等的记载显而易见地看出并抽出上述以外的效果。

技术特征：

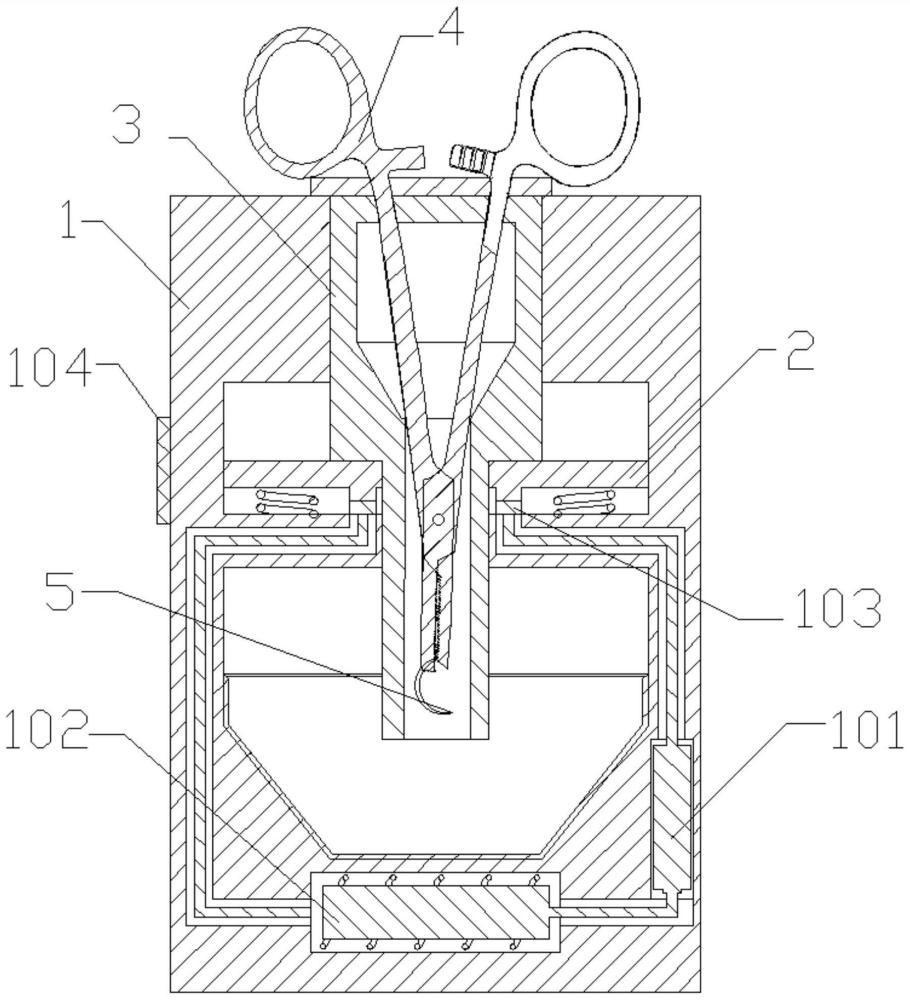

1.一种手术缝针收集计数器，其特征在于，包括壳体(1)、连接部件(2)和按压部件(3)；

2.根据权利要求1所述的手术缝针收集计数器，其特征在于，所述壳体(1)内的电回路包括导线、电源(101)、电磁铁(102)、两个第一触点(103)；

3.根据权利要求2所述的手术缝针收集计数器，其特征在于，所述壳体(1)内还设有壳体第一通道(105)、壳体第二通道(106)和连接部件空腔(110)；

4.根据权利要求1所述的手术缝针收集计数器，其特征在于，所述壳体(1)的收集腔(107)侧面设有收集腔通道(108)，收集腔通道(108)内设有收集抽屉(109)，收集抽屉(109)一面位于壳体(1)外部，且该面设有把手。

5.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述连接部件(2)设于连接部件空腔(110)内，且外部形状与连接部件空腔(110)内部形状相同；

6.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述连接部件(2)在靠近壳体第二通道(106)的一侧设有两个第二触点(202)；两个第二触点(202)与两个第一触点(103)的位置对应，且两个第二触点(202)之间可供电流经过。

7.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述连接部件(2)设有与壳体第二通道(106)形状大小均相同的连接部件通道(203)。

8.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述按压部件(3)上部与壳体第一通道(105)滑动连接，下部与壳体第二通道(106)滑动连接；

9.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述按压部件(3)内设有按压部件第一通道(302)和按压部件第二通道(303)；

10.根据权利要求3所述的手术缝针收集计数器，其特征在于，所述按压部件(3)底部设有底部凸缘(304)；

技术总结
本发明提供了一种手术缝针收集计数器，包括壳体、连接部件和按压部件；所述壳体内设有未闭合的产生磁场的电回路、电子磁感应计数器、显示器和收集腔；电子磁感应计数器与显示器连接；所述连接部件设于壳体内，连接部件设有弹性单元，连接部件与电回路连接时产生完整回路；所述按压部件设于壳体内，按压部件设有供持针器进入但不能完全通过的通道，按压部件底部设有与连接部件相接触的底部凸缘。本发明采用连接部件和按压部件配合，当放置缝针时按压部件使得连接部件与壳体内的电回路完全闭合，产生磁场，电子磁感应计数器感应到一次磁力产生和消失的变化自动计数一次并在屏幕上显示，使手术缝针的术中收集及计数更为便捷。

技术研发人员：范昕,周子康,韩贺,万戎,赵新宇,刘晓鹏,王敏琛,周子健
受保护的技术使用者：江苏大学附属医院
技术研发日：
技术公布日：2024/6/2
