一种应急洗眼器的制作方法

本技术涉及一种冲洗器，更具体地说，涉及一种在化工厂或化学实验室使用的应急洗眼器。

背景技术：

1、应急洗眼器是化工厂或实验室中常见的冲洗装置。例如，在化工厂或实验室中，技术人员不小心被反应器中的喷出液体伤害到眼睛或者其他脸部部位时，可通过应急洗眼器快速地冲洗，把伤害程度减轻到最低。目前市场上常见的应急洗眼器，通常依据gb/t38144.2-2019《眼面部防护应急喷淋和洗眼设备》标准设计的，如图1所示。这样的应急洗眼器通常包括两个凸起的出水管，使用时，水从两个出水管的出水口喷出，冲洗受伤者的眼睛或其他部位。但是，这种市售应急洗眼器的不足之处是：受伤者的眼部意外受伤时，因眼部的特殊敏感性，受伤者往往处于紧闭双眼或视能下降，同时，也因受伤处于情绪紧张，在寻觅洗眼水流时，容易动作失衡，低头过快或过猛，很容易使头部或面部(尤其是眼部)磕碰到洗眼器的两个凸起的出水管(例如，出水管的出水口)，造成二次伤害。

2、因此，需要一种避免造成二次伤害的应急洗眼器。

技术实现思路

1、为了解决现有应急洗眼器在使用过程中存在的二次伤害问题，本实用新型提供了一种新型的应急洗眼器，该应急洗眼器具有设置在出水管的出水口上方的导流板，可避免致受伤者因低头过快或过猛造成头部或面部(尤其是眼部)与洗眼器的两个凸起的出水管(尤其是出水管的出水口)磕碰。为实现本发明的目的，本发明采用以下技术方案：

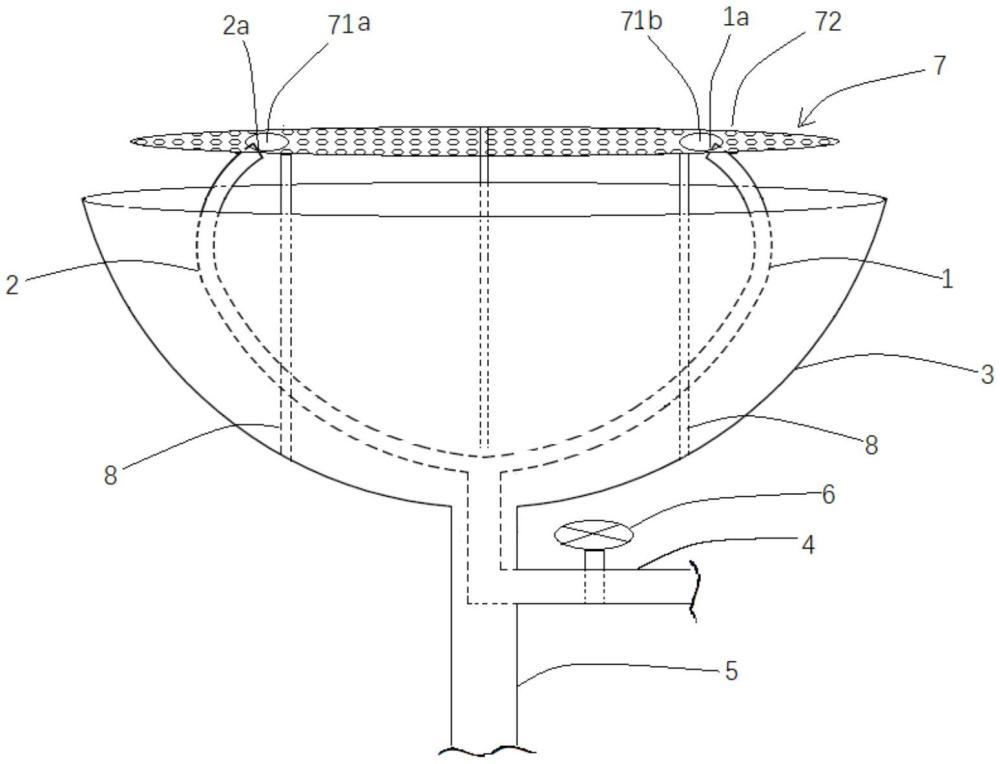

2、一种应急洗眼器，其包括提供出水的第一出水管和第二出水管，以及导流板，

3、所述导流板具有第一出水孔和第二出水孔，所述第一出水管的第一出水口和所述第二出水管的第二出水口分别位于所述第一出水孔和所述第二出水孔下方，所述第一出水口和所述第二出水口的顶端不高于所述导流板的上表面，且所述第一出水口和所述第二出水口的水可分别从所述第一出水孔和所述第二出水孔喷出以冲洗受伤者的眼睛。

4、在另一优选例中，所述第一出水孔和第二出水孔的直径相同，且均为2.0～5.0cm。

5、在另一优选例中，所述导流板还设置有漏水孔，用于导流冲洗水，使得冲洗水不停留在所述导流板的上表面。

6、在另一优选例中，所述漏水孔为多个(例如10～60个)，每个漏水孔的直径为0.2～1.5cm。

7、在另一优选例中，所述导流板除所述第一出水孔和所述第二出水孔之外的部分为网筛结构。

8、在另一优选例中，所述应急洗眼器还包括为所述第一出水管和第二出水管提供水的进水管。

9、在另一优选例中，所述应急洗眼器还包括用于支撑所述导流板的支撑腿。

10、在另一优选例中，所述支撑腿为三或四根。

11、在另一优选例中，所述应急洗眼器还包括盆，所述盆用于收集从所述导流板流下的冲洗水。

12、在另一优选例中，所述应急洗眼器还包括排水管，所述排水管与所述盆连接，用于将所述盆中的水排出。

13、在另一优选例中，所述导流板的形状与所述盆的开口形状一样，并且所述导流板的面积是所述盆的开口面积的1/2至4/5。

14、与现有技术相比，本实用新型的应急洗眼器具有以下有益效果：

15、本实用新型的应急洗眼器具有设置在出水管的出水口上方的导流板，出水口的顶端不高于导流板的上表面，这样可避免受伤者因低头过快或过猛造成头部或面部(尤其是眼部)与洗眼器的两个凸起的出水管(尤其是出水口)发生磕碰。

技术特征：

1.一种应急洗眼器，其特征在于，所述应急洗眼器包括提供出水的第一出水管和第二出水管，以及导流板，

2.根据权利要求1所述的应急洗眼器，其特征在于，所述第一出水孔和第二出水孔的直径相同，且均为2.0～5.0cm。

3.根据权利要求1或2所述的应急洗眼器，其特征在于，所述导流板还设置有漏水孔，用于导流冲洗水，使得冲洗水不停留在所述导流板的上表面。

4.根据权利要求1或2所述的应急洗眼器，其特征在于，所述导流板除所述第一出水孔和所述第二出水孔之外的其余部分为网筛结构。

5.根据权利要求1或2所述的应急洗眼器，其特征在于，所述应急洗眼器还包括为所述第一出水管和第二出水管提供水的进水管。

6.根据权利要求1或2所述的应急洗眼器，其特征在于，所述应急洗眼器还包括用于支撑所述导流板的支撑腿。

7.根据权利要求6所述的应急洗眼器，其特征在于，所述支撑腿为三或四根。

8.根据权利要求1或2所述的应急洗眼器，其特征在于，所述应急洗眼器还包括盆，所述盆用于收集从所述导流板流下的冲洗水。

9.根据权利要求8所述的应急洗眼器，其特征在于，所述应急洗眼器还包括排水管，所述排水管与所述盆连接，用于将所述盆中的水排出。

10.根据权利要求8所述的应急洗眼器，其特征在于，所述导流板的形状与所述盆的开口形状一样，并且所述导流板的面积是所述盆的开口面积的1/2至4/5。

技术总结
本发明提供了一种应急洗眼器，所述应急洗眼器包括提供出水的第一出水管和第二出水管以及导流板，所述导流板具有第一出水孔和第二出水孔，所述第一出水管的第一出水口和所述第二出水管的第二出水口分别位于所述第一出水孔和所述第二出水孔下方，所述第一出水口和所述第二出水的顶端不高于所述导流板的上表面，且所述第一出水口和所述第二出水口的水可分别从所述第一出水孔和所述第二出水孔喷出以冲洗受伤者的眼睛。本技术的应急洗眼器的导流板可避免受伤者因低头过快或过猛造成头部或面部(尤其是眼部)与洗眼器的两个突起的出水管(尤其是出水口)发生磕碰。

技术研发人员：万宏岗,信铭雁,华赵坤,唐留定,史家成
受保护的技术使用者：扬州联澳生物医药有限公司
技术研发日：20240102
技术公布日：2024/9/12
