一种可自带训练功能的呼吸雾化器的制作方法

本技术涉及呼吸雾化器，具体为一种可自带训练功能的呼吸雾化器。

背景技术：

1、呼吸雾化器是一种将液体雾化成气体的仪器，将药物通过呼吸道进入到人体内部，达到无痛的效果，同时这种治疗方式的治疗效果较好，呼吸雾化器运行通过超声原理，将药液雾化；

2、现有技术中公开号为cn215840972u的一种便携式呼吸训练雾化装置，第一呼吸阀机构包括调节组件，通过旋转调节组件可以调节弹性组件的松紧程度，以此来增减弹性组件对活塞组件的压力；

3、引用的现有技术通过旋转调节组件来对呼吸阻力进行调节，进而可以使患者根据自身的身体情况对呼吸组件转动，呼吸阻力的大小通过人体感知来判断阻力大小，具体的阻力大小很难判断出来，不直观。

技术实现思路

1、本实用新型的目的在于提供一种可自带训练功能的呼吸雾化器，以解决上述背景技术中提出的目前市场上呼吸雾化器的阻力大小很难判断出来的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可自带训练功能的呼吸雾化器，包括雾化组件，设置在呼吸雾化仪器的内部，且呼吸雾化仪器的内部安装有安装管；

3、还包括：盘管仪，安装在所述呼吸雾化仪器的上端，且盘管仪的端部固定有面罩，并且安装管的上端与盘管仪安装在一起；

4、浮球，放置在呼吸雾化仪器的内部，且浮球的外侧四周与呼吸雾化仪器的内部相互贴合，并且呼吸雾化仪器的内部右侧堆放有调节机构，可使患者根据自身的呼吸能力对阻力进行调节；

5、呼气管，安装在所述呼吸雾化仪器的内部右端，且呼气管的右下端与呼吸雾化仪器的内部右下端固定在一起。

6、优选的，所述呼吸雾化仪器的内部滑动连接有活塞，且活塞的左端粘连有固定杆，并且呼吸雾化仪器的内部左端转动连接有螺纹杆，而且螺纹杆的右端与固定杆的左端螺纹连接。

7、优选的，所述活塞为方形结构设置，所述呼吸雾化仪器的内部左下角开设有通孔，活塞的外侧与呼吸雾化仪器的内部相互贴合。

8、优选的，所述调节机构包括移动柱，其滑动连接在呼吸雾化仪器的内部右侧，且移动柱的内部转动连接有丝杆，并且丝杆的外端螺纹连接有限位块，而且限位块的外侧与移动柱的内部相互贴合。

9、优选的，所述浮球的上端堆积有配重块，且配重块的左右两端均开设有限位槽，并且限位槽的截面边长大于限位块的截面边长，所述丝杆的内部与移动柱之间设置有锥形齿轮组件，且锥形齿轮组件的上端焊接有套筒。

10、优选的，所述套筒的上端凸出呼吸雾化仪器的上端，且套筒为棱柱结构设置，所述移动柱的上端固定有固定绳，所述呼吸雾化仪器的内部右上端转动连接有两个缠绕板，且缠绕板的左右两端与固定绳的上端固定。

11、优选的，最下端所述配重块与浮球的上端相互贴合，且配重块通过呼气和限位块两者与呼吸雾化仪器构成升降结构。

12、与现有技术相比，本实用新型的有益效果是：该可自带训练功能的呼吸雾化器，可直观看出呼吸阻力大小，患者可根据自身的情况对阻力进行调节，呼吸雾化器可将调配好的药剂雾化之后进入到患者的呼吸道中，提高治疗的效果，具体内容如下：

13、1.套筒的伸缩和结构可使锥形齿轮组件进行转动，进而对限位块的位置进行改变，可使限位块卡合在配重块的内部，限位块向上移动可带动配重块同步向上移动，进而使堆积在浮球上的配重块数量进行调节，具体的阻力大小一下就知晓，更加直观；

14、2.通过配重块堆积在浮球上的数量可判断出呼吸阻力，更加直观的看到呼吸阻力，通过浮球的浮动高度可判断患者的呼吸能力；

15、3.通过套筒结构设置可使锥形齿轮组件位于不同的高度都能进行转动，进而可使限位块卡合到不同配重块的限位槽内部，对下方配重块数量进行改变；

16、4.搅拌杆对呼吸雾化器内部放置的药剂进行混合，在倒入之前不需要将其混合，方便操作，在混合均匀之前雾化组件与药剂不会接触，可使多种药剂均匀混合，提高治疗的效果；

17、5.螺纹杆转动使活塞和固定杆移动，活塞移动到通孔左上方之后药剂通过通孔进入到呼吸雾化仪器内部底部，人工可对雾化药剂量进行控制，呼吸雾化仪器将液体药剂雾化之后被患者吸收。

技术特征：

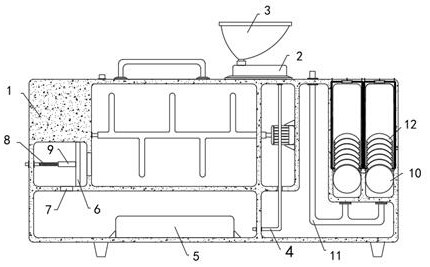

1.一种可自带训练功能的呼吸雾化器，包括雾化组件（5），设置在呼吸雾化仪器（1）的内部，且呼吸雾化仪器（1）的内部安装有安装管（4）；

2.根据权利要求1所述的一种可自带训练功能的呼吸雾化器，其特征在于：所述呼吸雾化仪器（1）的内部滑动连接有活塞（6），且活塞（6）的左端粘连有固定杆（9），并且呼吸雾化仪器（1）的内部左端转动连接有螺纹杆（8），而且螺纹杆（8）的右端与固定杆（9）的左端螺纹连接。

3.根据权利要求2所述的一种可自带训练功能的呼吸雾化器，其特征在于：所述活塞（6）为方形结构设置，所述呼吸雾化仪器（1）的内部左下角开设有通孔（7），活塞（6）的外侧与呼吸雾化仪器（1）的内部相互贴合。

4.根据权利要求1所述的一种可自带训练功能的呼吸雾化器，其特征在于：所述调节机构包括移动柱（14），其滑动连接在呼吸雾化仪器（1）的内部右侧，且移动柱（14）的内部转动连接有丝杆（20），并且丝杆（20）的外端螺纹连接有限位块（15），而且限位块（15）的外侧与移动柱（14）的内部相互贴合。

5.根据权利要求4所述的一种可自带训练功能的呼吸雾化器，其特征在于：所述浮球（10）的上端堆积有配重块（12），且配重块（12）的左右两端均开设有限位槽（13），并且限位槽（13）的截面边长大于限位块（15）的截面边长，所述丝杆（20）的内部与移动柱（14）之间设置有锥形齿轮组件（16），且锥形齿轮组件（16）的上端焊接有套筒（17）。

6.根据权利要求5所述的一种可自带训练功能的呼吸雾化器，其特征在于：所述套筒（17）的上端凸出呼吸雾化仪器（1）的上端，且套筒（17）为棱柱结构设置，所述移动柱（14）的上端固定有固定绳（18），所述呼吸雾化仪器（1）的内部右上端转动连接有两个缠绕板（19），且缠绕板（19）的左右两端与固定绳（18）的上端固定。

7.根据权利要求5所述的一种可自带训练功能的呼吸雾化器，其特征在于：最下端所述配重块（12）与浮球（10）的上端相互贴合，且配重块（12）通过呼气和限位块（15）两者与呼吸雾化仪器（1）构成升降结构。

技术总结
本技术公开了一种可自带训练功能的呼吸雾化器，包括雾化组件，设置在呼吸雾化仪器的内部，且呼吸雾化仪器的内部安装有安装管；还包括：盘管仪，安装在所述呼吸雾化仪器的上端，且盘管仪的端部固定有面罩，并且安装管的上端与盘管仪安装在一起；浮球，放置在呼吸雾化仪器的内部，且浮球的外侧四周与呼吸雾化仪器的内部相互贴合，并且呼吸雾化仪器的内部右侧堆放有调节机构，可使患者根据自身的呼吸能力对阻力进行调节；呼气管，安装在所述呼吸雾化仪器的内部右端。该可自带训练功能的呼吸雾化器，可直观看出呼吸阻力大小，患者可根据自身的情况对阻力进行调节，呼吸雾化器可将调配好的药剂雾化之后进入到患者的呼吸道中，提高治疗的效果。

技术研发人员：符美摇
受保护的技术使用者：东方市人民医院（东方市医疗健康集团总医院）
技术研发日：20240117
技术公布日：2024/11/11
