一种中医骨科用腿部熏蒸设备的制作方法

本实用属于中医熏蒸，具体涉及一种中医骨科用腿部熏蒸设备。

背景技术：

1、中医熏蒸是一种以中医理论为指导的治疗方法，也被称为中药熏蒸治疗疗法、蒸汽治疗疗法、汽浴治疗疗法和中药雾化透皮治疗疗法。它是利用药物煎煮后所产生的蒸汽，通过熏蒸机体来达到治疗目的，尤其是针对风寒湿邪。

2、中药汤一般放入熏蒸桶内，可配备超声波雾化装置产生较低温蒸汽，并在熏蒸桶开口加装硅胶套或皮革套，对低温蒸汽导流。使用者腿部伸入后，再扎紧硅胶套或皮革套，以便持续熏蒸。

3、现有熏蒸桶采用硅胶套或皮革套作为低温蒸汽的导气件，裹住腿部时容易松散下垂，即使将导气件改成波纹管，仍然会下垂贴住腿部，引起阻碍作用，尤其是使用者往往坐在椅子上进行熏蒸，使低温蒸汽难以作用到腿部的上表面，导致腿部上表面熏蒸效果不佳，为此我们提出一种中医骨科用腿部熏蒸设备。

技术实现思路

1、本实用的目的是提供一种中医骨科用腿部熏蒸设备，能够通过若干空心龙骨环绕双腿，留出蒸汽流通空间，使低温蒸汽能够充分作用到腿部的上表面，提高腿部上表面熏蒸效果。

2、本实用采取的技术方案具体如下：

3、一种中医骨科用腿部熏蒸设备，包括下边缘突出的桶体以及嵌入安装在该突出处的雾化器，所述桶体上开口按照从下到上依次固定有皮套和两个腿部管，两个所述腿部管均与皮套固定连通，两个所述腿部管上端均呈直管段且该直管段内部均间隔设置有若干硅胶条，所述硅胶条的轴向均平行于直管段的轴向，所述硅胶条两端均固定有支架，所述支架均呈“v”形且开口处均固定连接于对应直管段上壁，腿部康复治疗时，使用者将双腿分别插入两个腿部管并伸入皮套，由硅胶条贴住双腿上表面，通过硅胶条和两个对应支架组成空心龙骨，若干空心龙骨环绕双腿，来支撑两个腿部管以便悬空，减少腿部熏蒸设备搭在腿部上表面及膝盖的部分，留出蒸汽流通空间，再扎紧两个皮套的上开口，启动雾化器和加热组件，桶体内不断产生低温蒸汽，使低温蒸汽能够充分作用到腿部的上表面，提高腿部上表面熏蒸效果。

4、两个相对所述支架开口处之间均固定有短杆，通过短杆在对应空心龙骨内支撑，进一步加强空心龙骨的稳固性，还不会接触腿部引起不适。

5、所述支架开口处与对应直管段上壁的连接处均固定有粘结件，所述粘结件均贴合对应直管段的弧度。

6、两个所述腿部管上弧面均固定有膝盖弧形板，加强腿部管位于患者膝盖上方的位置，防止其松散搭在患者膝盖。

7、两个所述腿部管上开口均间隔固定有若干支撑环，穿过绳索，并扎紧对应腿部管上开口，由若干支撑环进行限位，不易脱落。

8、所述桶体开口处位于皮套内部的位置固定有多孔板，所述多孔板上开设有若干透气孔，可用于放脚，还能沿透气孔流通低温蒸汽。

9、本实用取得的技术效果为：

10、本实用的一种中医骨科用腿部熏蒸设备，腿部康复治疗时，使用者将双腿分别插入两个腿部管并伸入皮套，由硅胶条贴住双腿上表面，通过硅胶条和两个对应支架组成空心龙骨，若干空心龙骨环绕双腿，来支撑两个腿部管以便悬空，减少腿部熏蒸设备搭在腿部上表面及膝盖的部分，留出蒸汽流通空间，再扎紧两个皮套的上开口，启动雾化器和加热组件，桶体内不断产生低温蒸汽，使低温蒸汽能够充分作用到腿部的上表面，提高腿部上表面熏蒸效果。

技术特征：

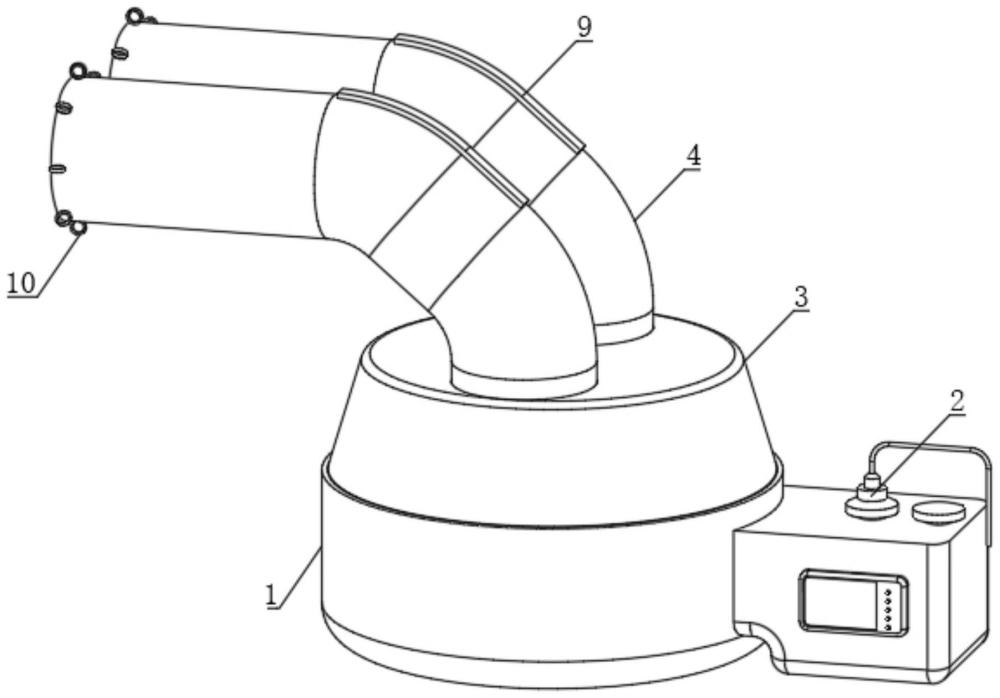

1.一种中医骨科用腿部熏蒸设备，包括下边缘突出的桶体(1)以及嵌入安装在该突出处的雾化器(2)，其特征在于：所述桶体(1)上开口按照从下到上依次固定有皮套(3)和两个腿部管(4)，两个所述腿部管(4)均与皮套(3)固定连通，两个所述腿部管(4)上端均呈直管段且该直管段内部均间隔设置有若干硅胶条(5)，所述硅胶条(5)的轴向均平行于直管段的轴向，所述硅胶条(5)两端均固定有支架(6)，所述支架(6)均呈“v”形且开口处均固定连接于对应直管段上壁。

2.根据权利要求1所述的一种中医骨科用腿部熏蒸设备，其特征在于：两个相对所述支架(6)开口处之间均固定有短杆(7)。

3.根据权利要求1所述的一种中医骨科用腿部熏蒸设备，其特征在于：所述支架(6)开口处与对应直管段上壁的连接处均固定有粘结件(8)，所述粘结件(8)均贴合对应直管段的弧度。

4.根据权利要求1所述的一种中医骨科用腿部熏蒸设备，其特征在于：两个所述腿部管(4)上弧面均固定有膝盖弧形板(9)。

5.根据权利要求1所述的一种中医骨科用腿部熏蒸设备，其特征在于：两个所述腿部管(4)上开口均间隔固定有若干支撑环(10)。

6.根据权利要求1所述的一种中医骨科用腿部熏蒸设备，其特征在于：所述桶体(1)开口处位于皮套(3)内部的位置固定有多孔板(11)，所述多孔板(11)上开设有若干透气孔。

技术总结
本实用属于中医熏蒸技术领域，具体涉及一种中医骨科用腿部熏蒸设备，包括下边缘突出的桶体以及嵌入安装在该突出处的雾化器，桶体上开口按照从下到上依次固定有皮套和两个腿部管，两个腿部管均与皮套固定连通，两个腿部管上端均呈直管段且该直管段内部均间隔设置有若干硅胶条，硅胶条的轴向均平行于直管段的轴向，硅胶条两端均固定有支架，支架均呈“V”形且开口处均固定连接于对应直管段上壁，两个相对支架开口处之间均固定有短杆，支架开口处与对应直管段上壁的连接处均固定有粘结件。本实用通过若干空心龙骨环绕双腿，留出蒸汽流通空间，使低温蒸汽能够充分作用到腿部的上表面，提高腿部上表面熏蒸效果。

技术研发人员：郭世涛,张玉科,谢东波
受保护的技术使用者：宜宾市中西医结合医院（宜宾市南溪区中医医院）
技术研发日：20240130
技术公布日：2024/8/16
