一种牛体辅助固定架的制作方法

本技术涉及牛体固定，尤其涉及一种牛体辅助固定架。

背景技术：

1、在牛的运输、治疗和挤奶过程中，需要使用固定架对牛进行固定，防止在运输、治疗和挤奶时，牛发生移动。但是目前现有的牛体固定架，大多存在以下的不足：大多为一体结构，需要将牛赶进固定架中进行固定，不仅不方便对牛体进行固定，从而影响牛体辅助的效率。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种牛体辅助固定架。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种牛体辅助固定架，包括第一底板、第二底板和两个侧固定架，所述第一底板的顶部固定连接有第一固定架，第二底板的顶部固定连接有第二固定架，第二底板的顶部固定连接有料槽，所述第一固定架和第二固定架的两侧均固定连接有多个螺纹杆，螺纹杆的外壁套接有弹簧，螺纹杆的一端螺纹套设有紧固旋钮，所述侧固定架的两端均固定连接有多个圆环，螺纹杆与圆环插接，侧固定架的底部固定连接有两个滑块，滑块在第一底板和第二底板上滑动。

4、进一步的，所述第一底板和第二底板的底部均固定连接有多个滚轮。

5、进一步的，所述紧固旋钮的外壁设有多个防滑凸块。

6、进一步的，所述侧固定架上固定连接有多个固定杆。

7、进一步的，所述侧固定架的固定杆上卡接有卡扣，卡扣的一侧固定连接有挡腿板。

8、进一步的，两个所述挡腿板之间固定连接有多个延长杆。

9、本实用新型的有益效果为：

10、1.通过将第一固定架和第二固定架分别放置在牛的头部和尾部，然后，通过螺纹杆与圆环的插接将侧固定架与第一固定架和第二固定架连接，并利用紧固旋钮对侧固定架进行固定，从而对牛进行固定，以便后续的操作。

11、2.通过卡扣与的固定杆的卡接，将挡腿板挡在前腿和后腿的一侧，从而对牛的前腿和后腿进行限位，进而防止牛腿的活动，以便更好地对牛进行固定。

技术特征：

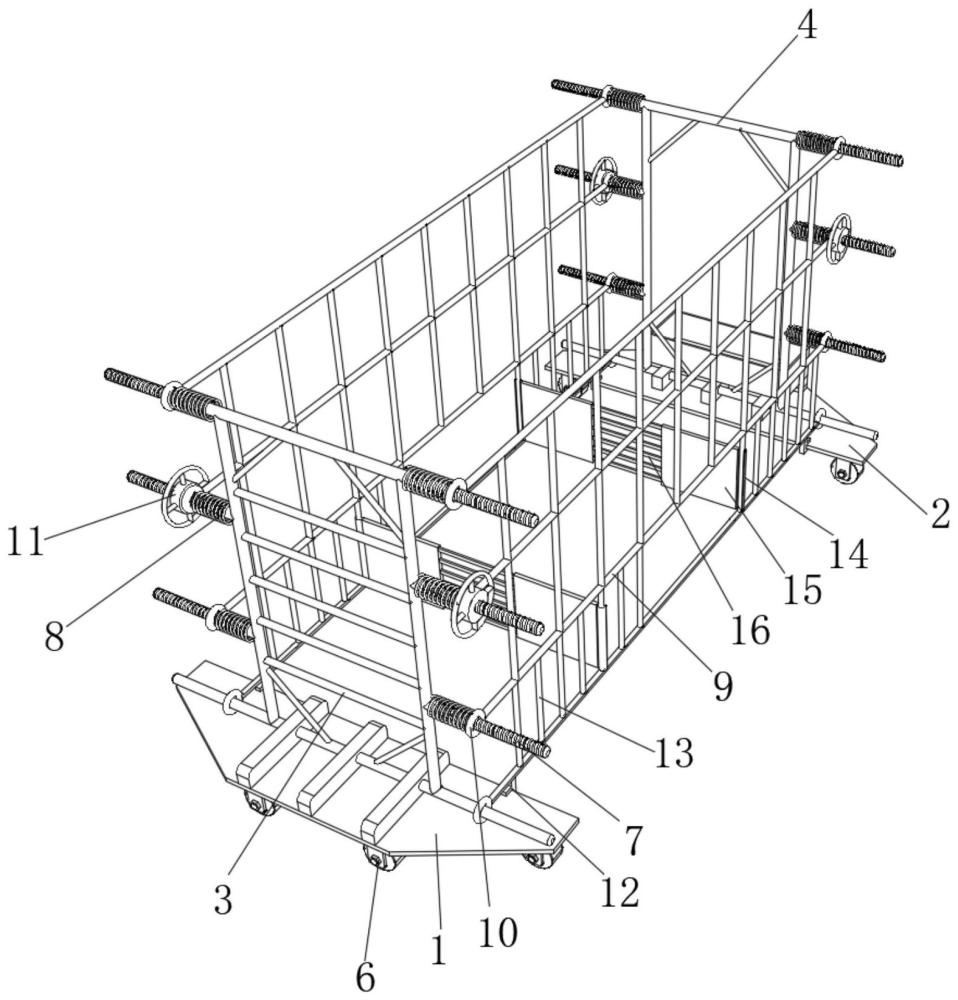

1.一种牛体辅助固定架，包括第一底板(1)、第二底板(2)和两个侧固定架(9)，其特征在于，所述第一底板(1)的顶部固定连接有第一固定架(3)，第二底板(2)的顶部固定连接有第二固定架(4)，第二底板(2)的顶部固定连接有料槽(5)，所述第一固定架(3)和第二固定架(4)的两侧均固定连接有多个螺纹杆(7)，螺纹杆(7)的外壁套接有弹簧(8)，螺纹杆(7)的一端螺纹套设有紧固旋钮(11)，所述侧固定架(9)的两端均固定连接有多个圆环(10)，螺纹杆(7)与圆环(10)插接，侧固定架(9)的底部固定连接有两个滑块(12)，滑块(12)在第一底板(1)和第二底板(2)上滑动。

2.根据权利要求1所述的一种牛体辅助固定架，其特征在于，所述第一底板(1)和第二底板(2)的底部均固定连接有多个滚轮(6)。

3.根据权利要求1所述的一种牛体辅助固定架，其特征在于，所述紧固旋钮(11)的外壁设有多个防滑凸块。

4.根据权利要求1所述的一种牛体辅助固定架，其特征在于，所述侧固定架(9)上固定连接有多个固定杆(13)。

5.根据权利要求4所述的一种牛体辅助固定架，其特征在于，所述侧固定架(9)的固定杆(13)上卡接有卡扣(14)，卡扣(14)的一侧固定连接有挡腿板(15)。

6.根据权利要求5所述的一种牛体辅助固定架，其特征在于，两个所述挡腿板(15)之间固定连接有多个延长杆(16)。

技术总结
本技术公开了一种牛体辅助固定架，包括第一底板、第二底板和两个侧固定架，所述第一底板的顶部固定连接有第一固定架，第二底板的顶部固定连接有第二固定架，第二底板的顶部固定连接有料槽，所述第一固定架和第二固定架的两侧均固定连接有多个螺纹杆，螺纹杆的外壁套接有弹簧，螺纹杆的一端螺纹套设有紧固旋钮，所述侧固定架的两端均固定连接有多个圆环，螺纹杆与圆环插接。本技术通过将第一固定架和第二固定架分别放置在牛的头部和尾部，然后，通过螺纹杆与圆环的插接将侧固定架与第一固定架和第二固定架连接，并利用紧固旋钮对侧固定架进行固定，从而对牛进行固定，以便后续的操作。

技术研发人员：李延品
受保护的技术使用者：青岛穗禾科技发展有限公司
技术研发日：20240130
技术公布日：2024/12/2
