一种消毒柜碗篮用杯瓶架组件的制作方法

本技术涉及消毒柜碗篮，特别是涉及一种消毒柜碗篮用杯瓶架组件。

背景技术：

1、市场上的消毒柜类产品一般提供母婴用品的消毒功能，该功能一般用于奶瓶等杯体或瓶体的消毒，消毒柜一般采用70℃中温结合紫外线照射的方式烘干消毒，紫外线消毒特点是照射到的地方杀菌率高，照射不到的地方杀菌效果差。目前消毒柜会配置有碗篮，碗篮多为金属条焊接得到的框架结构。在对杯体或瓶体进行消毒时，如果直接水平放置在碗篮上，则杯体或瓶体内会积攒水分，无法沥水，还是导致细菌滋生，应该消毒效果；如果竖直放在碗篮上，开口向上，同样会出现无法沥水的情况，但若开口向下，则放置稳定性差，极易倾倒，同样得不到好的消毒效果。

2、当然，可以在碗篮上放置奶瓶架，但是目前使用的奶瓶架均为固定式结构，其高度无法调整，不同容量的奶瓶或杯体的高度和直径是不同的，则现有的奶瓶架直接放置在碗篮上同样无法满足使用需求。

技术实现思路

1、针对上述现有技术的不足，本专利申请所要解决的技术问题是如何提供一种便于调整位置，方便调整支撑高度，成本低的消毒柜碗篮用杯瓶架组件。

2、为了解决上述技术问题，本实用新型采用了如下的技术方案：

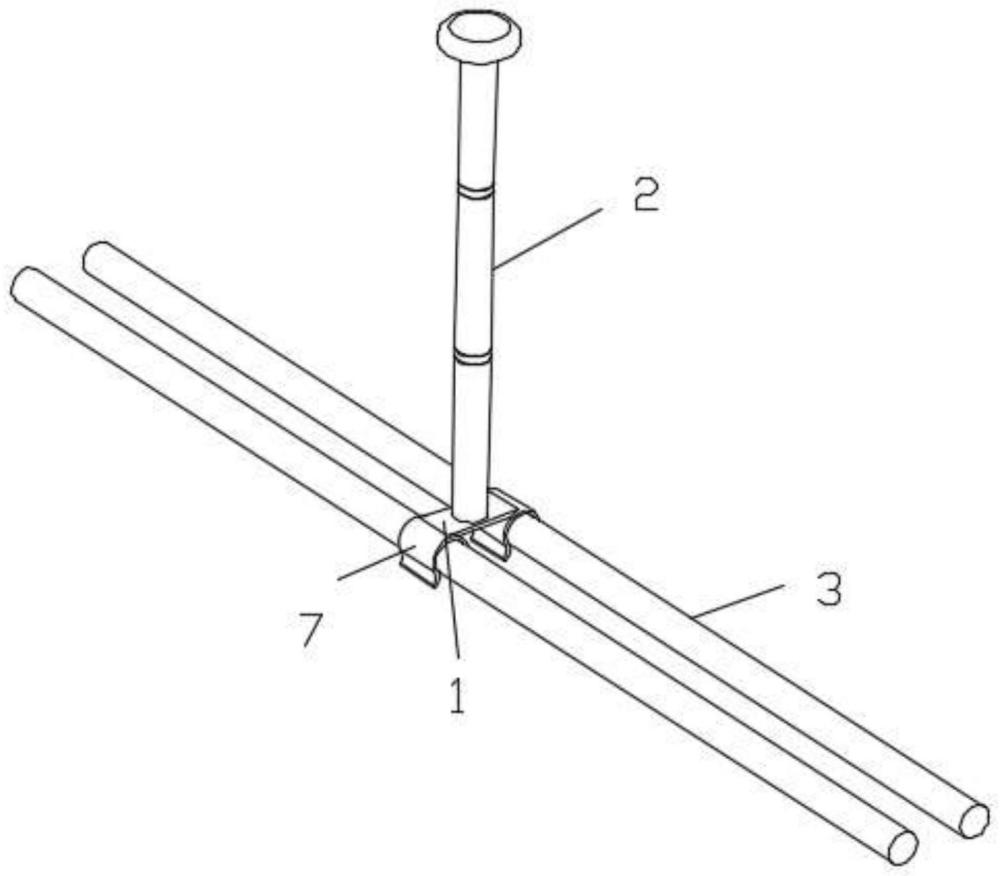

3、一种消毒柜碗篮用杯瓶架组件，包括底座和支撑组件；

4、所述底座具有与碗篮的金属条快速连接的底座连接结构；

5、所述支撑组件包括下杆、上杆和至少一个中杆，所述下杆与底座固定连接，所述中杆与下杆、上杆或相邻中杆通过中杆连接结构连接。

6、这样，在需要对杯体或瓶体进行消毒时，将底座与碗篮的金属条通过底座连接结构快速连接，根据杯体或瓶体的高度，选择需要的中杆的个数，通过中杆连接结构将中杆与下杆连接、中杆与上杆连接，相邻中杆连接，完成杯瓶架的组装，之后将杯体或瓶体倒扣在杯瓶架组件上即可。

7、杯瓶架组件，作为消毒柜碗篮配套组件，在需要使用时，直接搭配使用。

8、其中，所述底座连接结构包括固定安装在底座下端的两个卡扣，所述卡扣与金属条卡合。

9、其中，所述中杆连接结构包括连接块，所述连接块的两端固定有插块，所述下杆的上端、上杆的下端、中杆的两端均内凹形成能够与插块插接配合的插槽。

10、其中，所述下杆、中杆和上杆均为铁磁性金属制得，所述连接块为磁铁。

11、其中，所述上杆的上端固定有支撑帽体。

12、综上，本消毒柜碗篮用杯瓶架组件具有便于调整位置，方便调整支撑高度，成本低的优点。

技术特征：

1.一种消毒柜碗篮用杯瓶架组件，其特征在于，包括底座和支撑组件；

2.根据权利要求1所述的一种消毒柜碗篮用杯瓶架组件，其特征在于，所述底座连接结构包括固定安装在底座下端的两个卡扣，所述卡扣与金属条卡合。

3.根据权利要求2所述的一种消毒柜碗篮用杯瓶架组件，其特征在于，所述中杆连接结构包括连接块，所述连接块的两端固定有插块，所述下杆的上端、上杆的下端、中杆的两端均内凹形成能够与插块插接配合的插槽。

4.根据权利要求1所述的一种消毒柜碗篮用杯瓶架组件，其特征在于，所述下杆、中杆和上杆均为铁磁性金属制得，所述连接块为磁铁。

5.根据权利要求1所述的一种消毒柜碗篮用杯瓶架组件，其特征在于，所述上杆的上端固定有支撑帽体。

技术总结
本技术公开了一种消毒柜碗篮用杯瓶架组件，包括底座和支撑组件；所述底座具有与碗篮的金属条快速连接的底座连接结构；所述支撑组件包括下杆、上杆和至少一个中杆，所述下杆与底座固定连接，所述中杆与下杆、上杆或相邻中杆通过中杆连接结构连接。本消毒柜碗篮用杯瓶架组件具有便于调整位置，方便调整支撑高度，成本低的优点。

技术研发人员：黄军强
受保护的技术使用者：中山市日亮五金电器有限公司
技术研发日：20240130
技术公布日：2024/9/5
