一种多功能消化内镜治疗装置

本技术涉及医用设备，尤其涉及一种多功能消化内镜治疗装置。

背景技术：

1、为了提高消化道疾病的诊断和治疗水平，常常会用到消化内镜附件。消化内镜附件主要包括活检钳、注射针、高频电刀等，它们的构造为细长的结构，一端为操作手柄，一端是功能头部，例如钳子、针头、消融电刀，中部是细长的管道，其长度达到1.6m-2.3m，自消化内镜的附件通道中插入，达到预定位置进行操作。

2、但是消化内镜自身内部孔道通常为2.8mm-4.2mm，导致消化内镜的附件通道中只能通过直径在通道内镜范围内的消化内镜附件，进而导致规格较粗的器械无法使用，并且，消化内镜的附件通道只有一个，无法同时放置多个消化内镜附件，进而使得消化内镜与多个消化内镜附件无法同时进入患者的身体内部对患者进行治疗。

技术实现思路

1、针对上述存在的问题，本实用新型旨在提供一种多功能消化内镜治疗装置，在消化内镜上设置有多个附件通道，使得消化内镜上能够同时放置多个消化内镜附件，进而使得消化内镜与多个消化内镜附件能够同时进入患者的身体内部对患者进行治疗，还能够容纳规格较粗的器械。

2、本实用新型所采用的技术方案的主要思路：在消化内镜上设置有多个附件通道，使得消化内镜上能够同时放置多个消化内镜附件，进而使得消化内镜与多个消化内镜附件能够同时进入患者的身体内部对患者进行治疗，还能够容纳规格较粗的器械。

3、因此，本申请想通过将消化内镜的外挂附件直接模块化设置在消化内镜上，通过设置一个类似军工领域的“皮卡汀尼导轨”的导轨上，实现模块化，将外挂附件放置在该导轨上，便于医生随时取用外挂附件。

4、为了实现上述目的，本实用新型所采用的技术方案如下：

5、一种多功能消化内镜治疗装置，包括消化内镜和消化内镜附件，其特征在于：所述消化内镜和消化内镜附件之间设有放置结构。

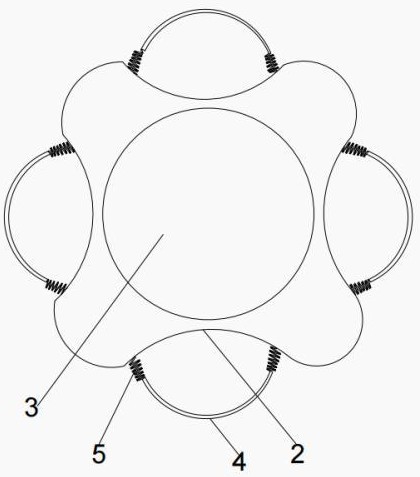

6、进一步的，所述放置结构包括用于放置消化内镜的放置孔和用于放置消化内镜附件的多个夹持组件，所述夹持组件分布于放置孔的周围的凹槽中。

7、进一步的，每个所述夹持组件均包括与放置孔相连的多个弹性件和与多个弹性件相连的夹持片。

8、进一步的，所述消化内镜附件位于夹持片与凹槽形成的夹持孔中。

9、进一步的，所述夹持片为光滑且有弹性的柔性材质。

10、本实用新型的有益效果是：与现有技术相比，本实用新型的改进之处在于，通过设置多个消化内镜附件通道，能够灵活的增加消化内镜附件，后期可通过增加的消化内镜附件，完成复杂的手术操作。

11、本申请的医用硅胶片和凹槽，以及与将医用硅胶片和凹槽连接起来的弹簧使得医用硅胶片和凹槽形成了一个能够包裹住消化内镜附件的夹持孔，并且弹簧的弹性还能够使得夹持片能够根据消化内镜附件的大小进行适应性调节，使得以往因为规格较大无法通过内镜内部孔道输送的器械，能够通过本申请的大小可调节的夹持孔。

技术特征：

1.一种多功能消化内镜治疗装置，包括消化内镜（1）和消化内镜附件，其特征在于：所述消化内镜（1）和消化内镜附件之间设有放置结构；

2.根据权利要求1所述的一种多功能消化内镜治疗装置，其特征在于：所述消化内镜附件位于夹持片（4）与凹槽（2）形成的夹持孔中。

3.根据权利要求2所述的一种多功能消化内镜治疗装置，其特征在于：所述夹持片（4）为光滑且有弹性的柔性材质。

技术总结
本技术公开了一种多功能消化内镜治疗装置，涉及医用设备技术领域，提供一种能够使消化内镜与消化内镜附件同时进入患者的身体内部对患者进行治疗的多功能消化内镜治疗装置，包括消化内镜和消化内镜附件，消化内镜和消化内镜附件之间设有放置结构。本技术通过设置多个消化内镜附件通道，能够灵活的增加消化内镜附件，后期可通过增加的消化内镜附件，完成复杂的手术操作。

技术研发人员：卢迪,刘振,宋巍,张冬磊
受保护的技术使用者：首都医科大学附属北京朝阳医院
技术研发日：20240510
技术公布日：2025/3/18
