一种口腔牙模型托盘的制作方法

本发明涉及牙模型托盘更换，具体而言，涉及一种口腔牙模型托盘。

背景技术：

1、牙模型托盘是一种在口腔医学领域中使用的重要工具，它是用于制取口腔牙齿印模的一种容器样器具，在制作口腔修复体、正畸矫治器等过程中，需要先获取患者口腔内牙齿、牙槽骨以及周围软组织的精确形态，这时就会用到牙模型托盘，其一般由托盘体和手柄两部分组成。

2、现有设备在使用时，一般分为可重复使用托盘以及一次性使用托盘，可重复使用的托盘在使用后需要进行严密的消毒处理，十分繁琐，一次性使用的托盘虽然使用十分便捷，但往往托盘体和手柄部分为一体，丢弃时会连同手柄部分一起丢弃，造成了不必要的浪费。

技术实现思路

1、为了弥补以上不足，本发明提供了一种克服上述技术问题或至少部分地解决上述问题的一种口腔牙模型托盘。

2、本发明是这样实现的：

3、本发明提供一种口腔牙模型托盘，包括主托盘体、两个副托盘体和升降盒，

4、更换机构，所述更换机构包括，

5、第一固定块，所述第一固定块固定安装在主托盘体的左侧，两个所述副托盘体的左侧均固定安装有第二固定块，所述第一固定块和第二固定块的左侧均开设有螺纹孔；

6、螺纹塞，所述螺纹塞设置有三个，三个所述螺纹塞分别螺纹安装在三个螺纹孔的内部；

7、所述主托盘体和两个副托盘体之间套设有橡胶套，所述主托盘体和两个副托盘体组合后的形状为马蹄形；

8、角度调节机构，所述角度调节机构设置在升降盒的内部，用于调节两个副托盘体和主托盘体之间的角度；

9、高度调节机构，所述高度调节机构设置在升降盒的内部，用于调节两个副托盘体和主托盘体之间的相对高度。

10、在一个优选的方案中，所述角度调节机构包括，

11、固定板，所述固定板转动安装在螺纹塞的左侧，所述固定板设置有三个；

12、固定杆，所述固定杆转动套设在其中一个所述固定板的表面，另外两个所述固定板的表面均转动套设有移动杆。

13、在一个优选的方案中，所述高度调节机构包括，

14、容纳盒，所述容纳盒滑动套设在升降盒的表面；

15、支撑板，所述支撑板固定安装在容纳盒的右侧，所述固定杆的左侧和所述支撑板的右侧固定连接。

16、在一个优选的方案中，所述主托盘体和副托盘体均由橡胶材质制成，所述容纳盒和升降盒的右侧均为开口设置，所述容纳盒的左侧固定安装有手柄，所述升降盒内壁的底部固定安装有支撑架，所述支撑架的顶部固定安装有限位架，所述限位架的左侧开设有两个限位槽，所述限位槽的形状设置为直槽口形。

17、在一个优选的方案中，两个所述限位槽的内部均滑动套设有滑轴，所述滑轴的右侧固定安装有副齿轮，所述副齿轮的右侧转动安装有连接杆，两个所述连接杆的右侧分别和两个移动杆的左侧固定连接。

18、在一个优选的方案中，所述容纳盒的左侧开设有滑槽，所述滑槽的内部滑动安装有旋转杆，所述旋转杆位于所述限位架的上方，所述旋转杆的左侧固定安装有旋转把手，所述旋转把手和所述手柄交错设置，所述旋转杆转动套设在升降盒的侧壁，所述旋转杆的右侧固定安装有主齿轮，所述主齿轮和两个所述副齿轮均啮合连接。

19、在一个优选的方案中，所述主齿轮的右侧转动安装有第一转杆，所述第一转杆的左侧和其中一个所述副齿轮转动连接，所述第一转杆的内部铰接有第二转杆，所述第二转杆的左侧和另外一个所述副齿轮转动连接。

20、在一个优选的方案中，所述升降盒的内部固定安装有限制条，所述限制条的左侧为开口设置，所述主齿轮的右侧通过连接轴转动安装有升降块，所述升降块滑动套设在限制条的内部。

21、在一个优选的方案中，所述容纳盒内壁的底部转动安装有丝杆，所述丝杆的顶部贯穿至容纳盒的顶部，所述丝杆的顶部固定安装有升降把手，所述丝杆套设在升降块的内部，且所述丝杆和所述升降块螺纹连接。

22、在一个优选的方案中，两个所述滑轴的左侧均固定安装有螺栓，所述螺栓的表面螺纹安装有螺母，所述螺母的顶部固定安装有贴片，所述贴片的底部和所述限位架的顶部相接触，所述贴片的长度长于所述螺栓的长度。

23、本发明提供的一种口腔牙模型托盘，其有益效果包括有：

24、1、通过设置更换机构，工作人员依次旋转螺纹塞，使三个螺纹塞与三个螺纹孔相脱离，从而将主托盘体和两个副托盘体取下，将新的主托盘体和副托盘体通过橡胶套套设的方式拼合在一起，重新将三个螺纹塞旋转进入三个螺纹孔中，从而可以使得托盘体进行便捷更换的同时，不需要将手柄一同丢弃。

25、2、通过设置角度调节机构，同时将两个移动杆向相对的方向移动，使得固定板的角度发生变化，在不影响螺纹塞旋转的前提下，使得固定板可以带动螺纹塞进行角度的变化，使得副托盘体的角度随着螺纹塞的拉扯发生变化，对两个副托盘体的角度进行调节，从而使得主托盘体和副托盘体拼合后的托盘形状不再固定，在实际使用时可以根据不同的牙颌形状进行调整，与现有技术相比，适用范围更广。

26、3、通过设置高度调节机构，将升降盒向上移动，带动移动杆向上移动，升降盒和容纳盒之间的相对高度发生变化，由于固定杆固定安装在支撑板上，使得固定杆和移动杆之间的相对高度发生变化，从而使得两个副托盘体相对于主托盘体向上移动，使得主托盘体和副托盘体拼合后的托盘形状发生变化，使两侧副托盘体相对于主托盘体翘起，从而在面对一些牙颌形状异形的患者时，依然可以保证牙颌模型的准确性。

技术特征：

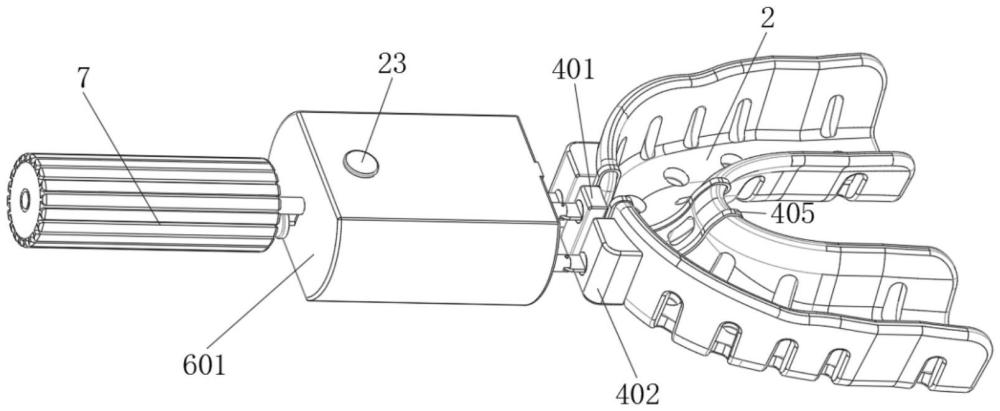

1.一种口腔牙模型托盘，包括主托盘体(1)、两个副托盘体(2)和升降盒(3)，其特征在于：

2.根据权利要求1所述的一种口腔牙模型托盘，其特征在于，所述角度调节机构包括，

3.根据权利要求2所述的一种口腔牙模型托盘，其特征在于，所述高度调节机构包括，

4.根据权利要求3所述的一种口腔牙模型托盘，其特征在于，所述主托盘体(1)和副托盘体(2)均由橡胶材质制成，所述容纳盒(601)和升降盒(3)的右侧均为开口设置，所述容纳盒(601)的左侧固定安装有手柄(7)，所述升降盒(3)内壁的底部固定安装有支撑架(8)，所述支撑架(8)的顶部固定安装有限位架(9)，所述限位架(9)的左侧开设有两个限位槽(10)，所述限位槽(10)的形状设置为直槽口形。

5.根据权利要求4所述的一种口腔牙模型托盘，其特征在于，两个所述限位槽(10)的内部均滑动套设有滑轴(11)，所述滑轴(11)的右侧固定安装有副齿轮(12)，所述副齿轮(12)的右侧转动安装有连接杆(13)，两个所述连接杆(13)的右侧分别和两个移动杆(503)的左侧固定连接。

6.根据权利要求5所述的一种口腔牙模型托盘，其特征在于，所述容纳盒(601)的左侧开设有滑槽(14)，所述滑槽(14)的内部滑动安装有旋转杆(15)，所述旋转杆(15)位于所述限位架(9)的上方，所述旋转杆(15)的左侧固定安装有旋转把手(16)，所述旋转把手(16)和所述手柄(7)交错设置，所述旋转杆(15)转动套设在升降盒(3)的侧壁，所述旋转杆(15)的右侧固定安装有主齿轮(17)，所述主齿轮(17)和两个所述副齿轮(12)均啮合连接。

7.根据权利要求6所述的一种口腔牙模型托盘，其特征在于，所述主齿轮(17)的右侧转动安装有第一转杆(18)，所述第一转杆(18)的左侧和其中一个所述副齿轮(12)转动连接，所述第一转杆(18)的内部铰接有第二转杆(19)，所述第二转杆(19)的左侧和另外一个所述副齿轮(12)转动连接。

8.根据权利要求6所述的一种口腔牙模型托盘，其特征在于，所述升降盒(3)的内部固定安装有限制条(20)，所述限制条(20)的左侧为开口设置，所述主齿轮(17)的右侧通过连接轴转动安装有升降块(21)，所述升降块(21)滑动套设在限制条(20)的内部。

9.根据权利要求8所述的一种口腔牙模型托盘，其特征在于，所述容纳盒(601)内壁的底部转动安装有丝杆(22)，所述丝杆(22)的顶部贯穿至容纳盒(601)的顶部，所述丝杆(22)的顶部固定安装有升降把手(23)，所述丝杆(22)套设在升降块(21)的内部，且所述丝杆(22)和所述升降块(21)螺纹连接。

10.根据权利要求4所述的一种口腔牙模型托盘，其特征在于，两个所述滑轴(11)的左侧均固定安装有螺栓(24)，所述螺栓(24)的表面螺纹安装有螺母(25)，所述螺母(25)的顶部固定安装有贴片(26)，所述贴片(26)的底部和所述限位架(9)的顶部相接触，所述贴片(26)的长度长于所述螺栓(24)的长度。

技术总结
本发明提供了一种口腔牙模型托盘，属于牙模型托盘更换技术领域。该一种口腔牙模型托盘，包括主托盘体、两个副托盘体和升降盒，所述更换机构包括第一固定块、第二固定块、螺纹孔、螺纹塞和橡胶套，所述第一固定块固定安装在主托盘体的左侧，两个所述副托盘体的左侧均固定安装有第二固定块，所述第一固定块和第二固定块的左侧均开设有螺纹孔。本发明通过设置更换机构，工作人员依次旋转螺纹塞，使三个螺纹塞与三个螺纹孔相脱离，从而将主托盘体和两个副托盘体取下，将新的主托盘体和副托盘体通过橡胶套套设的方式拼合在一起，重新将三个螺纹塞旋转进入三个螺纹孔中，从而可以使得托盘体进行便捷更换的同时，不需要将手柄一同丢弃。

技术研发人员：史芮萌
受保护的技术使用者：史芮萌
技术研发日：
技术公布日：2025/3/20
