一种患者吸气流量快速检测装置

本发明属于医疗器械，具体涉及一种患者吸气流量快速检测装置。

背景技术：

1、慢性阻塞性肺疾病(慢阻肺)是一种常见的以持续气流受限为特征的可以预防和治疗的疾病，气流受限进行性发展，与气道和肺脏对有毒颗粒或气体的慢性炎性反应增强有关，在慢阻肺治疗过程中，需要进行吸入药物治疗，根据患者的能力选择个体化吸入装置，并正确使用吸入装置对于优化吸入治疗的获益-风险比至关重要。数据表明，>5微米(um)的药物颗粒最容易沉积在口咽部。对于递送至下呼吸道和肺的药物，粒径(质量中值空气动力学直径)可为细颗粒(2-5μm)或超细颗粒(<2um)，这会影响总的可吸入部分比例(颗粒<5μm)以及药物的沉积量和沉积部位(超细颗粒的外周沉积更多)。吸气流量、流量加速度和吸气量是患者成功将药物颗粒从手持装置吸入下呼吸道的重要因素。

2、mdi和smi要求慢而深的吸气，而dpi要求用力吸气。每种dpi有其各自的内部阻力，患者在吸入期间必须在装置内形成湍流，以将粉未分解为细颗粒。开具处方的医生应目视检査患者是否能够通过装置用力吸气，如无法确定，可客观检查吸气流量。接受dpi维持治疗的患者吸气流量不足与较高的慢阻肺相关医疗照护资源耗用率和成本相关。

3、如授权公告号为cn111419235b的发明所公开的一种模拟吸入器阻力的吸气峰流量测量仪，包括罐体、旋转筒、阻力调节件、压力传感器及控制部。罐体的上端安装有能够围绕罐体的轴线转动的旋转筒，阻力调节件包括相互接触且相对转动的气孔板及旋转板，气孔板固定在罐体上，具有包括多个通气孔的通气区域；旋转板固定在旋转筒的一端并沿旋转筒的径向延伸。随着旋转筒的旋转，旋转板遮盖不同数目的通气孔，调整气流受到的阻力，该气流的阻力等于被模拟的吸入器的内部阻力，控制部根据压力传感器测定测得的压差及气流的阻力计算出吸气峰流量，但是上述技术存在如下不足：其只能对患者的吸气峰流量进行单一检测，无法对患者多段吸气流量进行持续检测，大大降低了患者吸气流量检测精度，不便于后续选择精确选择相应颗粒的吸入药物以及吸入器械，同时其吸嘴无法进行快速更换，使用时易造成交叉感染，且其无法自动进行启闭，患者吐气时，呼出气流进入其内部，易造成污染，为此我们提出一种患者吸气流量快速检测装置。

技术实现思路

1、本发明的目的在于提供一种患者吸气流量快速检测装置，以解决上述背景技术中提出的现有技术只能对患者的吸气峰流量进行单一检测，无法对患者多段吸气流量进行持续检测，大大降低了患者吸气流量检测精度，不便于后续选择精确选择相应颗粒的吸入药物以及吸入器械，同时其吸嘴无法进行快速更换，使用时易造成交叉感染，且其无法自动进行启闭，患者吐气时，呼出气流进入其内部，易造成污染的问题。

2、为实现上述目的，本发明提供如下技术方案：一种患者吸气流量快速检测装置，包括外壳、设置在外壳一侧的进气管以及设置在外壳另一侧的出气管，所述外壳内还设置用于对患者吸气流量进行多段检测的测试机构；

3、所述测试机构包括进气道，所述进气道设置在外壳内，所述进气道包括端部进气通道，所述端部进气通道与进气管连接，所述端部进气通道内一侧表面设置前段流量传感器，所述端部进气通道一端与中部进气通道连接，所述中部进气通道内一侧表面设置中段流量传感器，所述中部进气通道一端与尾部进气通道连接，所述尾部进气通道另一端与出气管连接，所述尾部进气通道内一侧设置尾段流量传感器；

4、其中，所述出气管一端还设置可拆装的一次性吸嘴结构，所述尾部进气通道内还设置用于对进气道进行自动通闭的封堵结构。

5、优选的，所述前段流程传感器、中段流量传感器以及尾段流量传感器的输入端均与内处理器的输入端连接，所述内处理器设置在外壳内一侧，且内处理器的输出端与显示面板连接，所述显示面板设置在外壳一侧表面，能够对患者的吸气流量进行多段检测，并通过显示面板进行显示。

6、优选的，所述一次性吸嘴结构包括硬质接头，所述硬质接头设置在吸气嘴一侧表面，所述硬质接头一端通过卡接组件与定位槽连接，所述定位槽对称设置在出气管内两侧表面，能够将硬质接头与出气管进行卡接固定，便于吸气嘴的快速安装。

7、优选的，所述卡接组件包括定位楔块，所述定位楔块对称设置在硬质接头两侧，所述定位楔块卡接在定位槽内，所述定位槽内一侧表面设置凹槽，所述凹槽内活动设置固定楔块，所述凹槽内一侧还设置第一弹簧，所述第一弹簧一端与固定楔块连接，通过固定楔块的卡接，能够将定位楔块固定在定位槽内。

8、优选的，所述定位槽内一侧表面设置导向槽，所述导向槽内一侧表面设置第二弹簧，所述第二弹簧一端与横向顶杆连接，通过横向顶杆的设置，能够将定位楔块锁止固定，提高了吸气嘴安装时稳定性。

9、优选的，所述定位楔块一侧表面设置横杆，所述横杆上活动设置导出楔块，所述导出楔块的倾斜面与定位楔块的倾斜面方向相反，通过导出楔块的设置，能够便于将定位楔块与固定楔块进行分离，并将一次性吸嘴结构进行拆卸，便于对一次性吸嘴结构进行更换。

10、优选的，所述横杆一端设置限位块，所述限位块一端与硬质接头连接，提高了硬质接头卡接时的稳定性。

11、优选的，所述封堵结构包括第一密封板以及第二密封板，所述第一密封板活动设置在第一收纳槽内，所述第二密封板活动设置在第二收纳槽内，所述第一收纳槽与第二收纳槽对称设置在尾部进气通道内两侧表面，所述第一收纳槽内一侧表面设置第一复位弹簧，所述第一复位弹簧一端与第一密封板连接，所述第二收纳槽内一侧表面设置第二复位弹簧，所述第二复位弹簧一端与第二密封板连接，通过第一复位弹簧以及第二复位弹簧的设置，能够自动将第一密封板以及第二密封板进行收纳。

12、优选的，所述第一密封板一侧表面镶嵌设置第一强磁电磁铁，所述第二密封板一侧表面镶嵌设置第二强磁电磁铁，通过第一强磁电磁铁以及第二强磁电磁铁的吸附连接，能够将第一密封板与第二密封板进行吸附固定，并将进气道进行密封。

13、优选的，所述第一强磁电磁铁以及第二强磁电磁铁均与内处理器连接，所述内处理器还与气压传感器连接，所述气压传感器镶嵌设置在出气管的内壁内，能够根据患者吸气或者吸气完成时，自动控制第一强磁电磁铁以及第二强磁电磁铁启闭。

14、与现有技术相比，本发明的有益效果是：

15、(1)本申请在患者吸气时，能够对进气道中的多段吸气流量进行检测，并根据多段吸气流量的计算，精确检测患者的吸气流量，可更加检测的吸气流量选择复合患者的吸入治疗药物以及相关吸入器械，提高患者吸入治疗的疗效。

16、(2)本申请通过一次性吸嘴结构的设置，能够与出气管进行快速连接以及拆卸，使用后，便于对其进行更换，防止交叉感染。

17、(3)本申请能够自动控制进气道的通闭，避免了患者吐气误操作，造成对呼出气流污染进气道的情况发生。

技术特征：

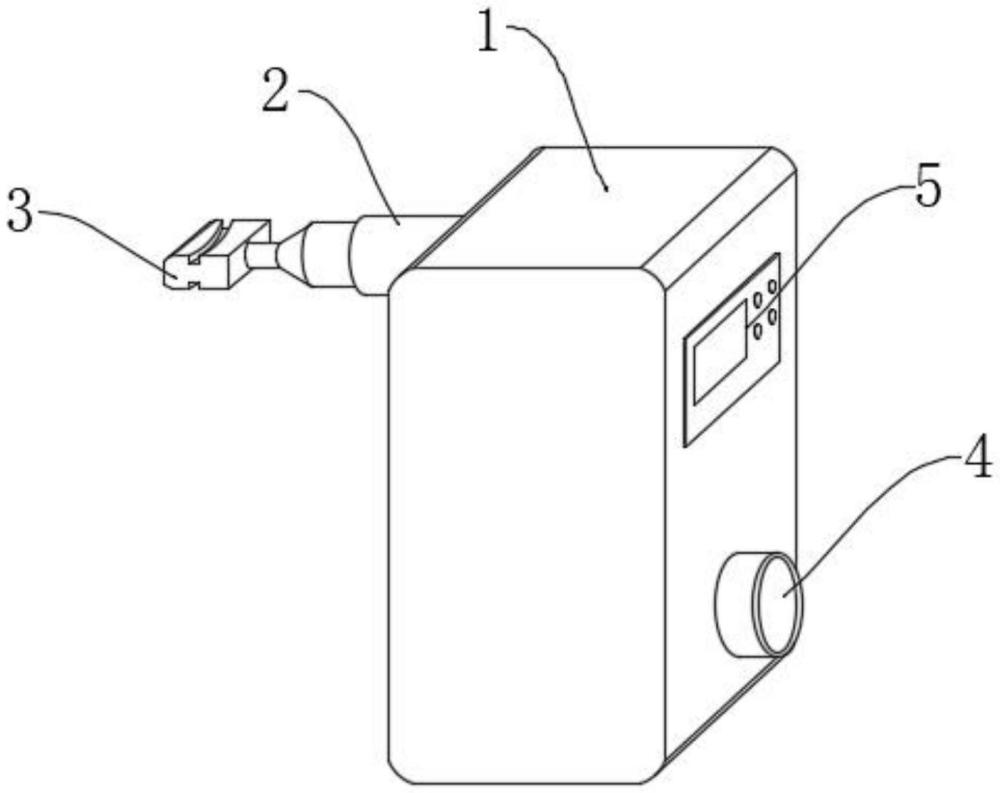

1.一种患者吸气流量快速检测装置，包括外壳(1)、设置在外壳(1)一侧的进气管(4)以及设置在外壳(1)另一侧的出气管(2)，其特征在于：所述外壳(1)内还设置用于对患者吸气流量进行多段检测的测试机构；

2.根据权利要求1所述的一种患者吸气流量快速检测装置，其特征在于：所述前段流程传感器、中段流量传感器(12)以及尾段流量传感器(14)的输入端均与内处理器(7)的输入端连接，所述内处理器(7)设置在外壳(1)内一侧，且内处理器(7)的输出端与显示面板(5)连接，所述显示面板(5)设置在外壳(1)一侧表面。

3.根据权利要求1所述的一种患者吸气流量快速检测装置，其特征在于：所述一次性吸嘴结构(3)包括硬质接头(302)，所述硬质接头(302)设置在吸气嘴(301)一侧表面，所述硬质接头(302)一端通过卡接组件与定位槽(303)连接，所述定位槽(303)对称设置在出气管(2)内两侧表面。

4.根据权利要求3所述的一种患者吸气流量快速检测装置，其特征在于：所述卡接组件包括定位楔块(305)，所述定位楔块(305)对称设置在硬质接头(302)两侧，所述定位楔块(305)卡接在定位槽(303)内，所述定位槽(303)内一侧表面设置凹槽(309)，所述凹槽(309)内活动设置固定楔块(311)，所述凹槽(309)内一侧还设置第一弹簧(310)，所述第一弹簧(310)一端与固定楔块(311)连接。

5.根据权利要求3或4所述的一种患者吸气流量快速检测装置，其特征在于：所述定位槽(303)内一侧表面设置导向槽(307)，所述导向槽(307)内一侧表面设置第二弹簧(306)，所述第二弹簧(306)一端与横向顶杆(308)连接。

6.根据权利要求4所述的一种患者吸气流量快速检测装置，其特征在于：所述定位楔块(305)一侧表面设置横杆(313)，所述横杆(313)上活动设置导出楔块(312)，所述导出楔块(312)的倾斜面与定位楔块(305)的倾斜面方向相反。

7.根据权利要求6所述的一种患者吸气流量快速检测装置，其特征在于：所述横杆(313)一端设置限位块(314)，所述限位块(314)一端与硬质接头(302)连接。

8.根据权利要求1所述的一种患者吸气流量快速检测装置，其特征在于：所述封堵结构包括第一密封板(103)以及第二密封板(105)，所述第一密封板(103)活动设置在第一收纳槽(101)内，所述第二密封板(105)活动设置在第二收纳槽(107)内，所述第一收纳槽(101)与第二收纳槽(107)对称设置在尾部进气通道(133)内两侧表面，所述第一收纳槽(101)内一侧表面设置第一复位弹簧(102)，所述第一复位弹簧(102)一端与第一密封板(103)连接，所述第二收纳槽(107)内一侧表面设置第二复位弹簧(106)，所述第二复位弹簧(106)一端与第二密封板(105)连接。

9.根据权利要求8所述的一种患者吸气流量快速检测装置，其特征在于：所述第一密封板(103)一侧表面镶嵌设置第一强磁电磁铁(104)，所述第二密封板(105)一侧表面镶嵌设置第二强磁电磁铁(108)。

10.根据权利要求9所述的一种患者吸气流量快速检测装置，其特征在于：所述第一强磁电磁铁(104)以及第二强磁电磁铁(108)均与内处理器(7)连接，所述内处理器(7)还与气压传感器(304)连接，所述气压传感器(304)镶嵌设置在出气管(2)的内壁内。

技术总结
本发明公开了一种患者吸气流量快速检测装置，包括外壳以及出气管，所述外壳内还设置测试机构；所述测试机构包括进气道，所述进气道包括端部进气通道，所述端部进气通道内一侧表面设置前段流量传感器，所述端部进气通道一端与中部进气通道连接，所述中部进气通道内一侧表面设置中段流量传感器，所述中部进气通道一端与尾部进气通道连接，所述尾部进气通道内一侧设置尾段流量传感器；所述出气管一端还设置可拆装的一次性吸嘴结构，所述尾部进气通道内还设置封堵结构，本申请根据多段吸气流量的计算，精确检测患者的吸气流量，提高患者吸入治疗的疗效，且能够快速连接以及拆卸，防止交叉感染，同时能够自动控制进气道的通闭，保证进气道洁净度。

技术研发人员：徐素琴,刘春锋,黄菊九
受保护的技术使用者：华中科技大学同济医学院附属同济医院
技术研发日：
技术公布日：2025/4/17
