口腔护理器具、其手柄和其口腔护理替换刷头的制作方法

本发明涉及一种包含手柄和口腔护理替换刷头口腔护理器具，所述手柄用于可拆卸地联接到口腔护理替换刷头。

背景技术：

1、具有可更换刷头的牙刷已使用多年，使得使用者能够给同一把手柄更换牙刷的刷头继续使用。这通常用于电动牙刷，因为昂贵的电子电路存储在手柄中，使得在成本上不允许每当刷头上的清洁元件磨损并需要更换时就得弃置手柄。然而，还存在利用可更换刷头的手动牙刷，这可例如对环境有益，因为每三个月左右仅更换刷头的情况下给填埋场增加的塑料废弃物会更少。手柄与被配置成附接到手柄的可更换刷头之间的连接机构仍需改进。

技术实现思路

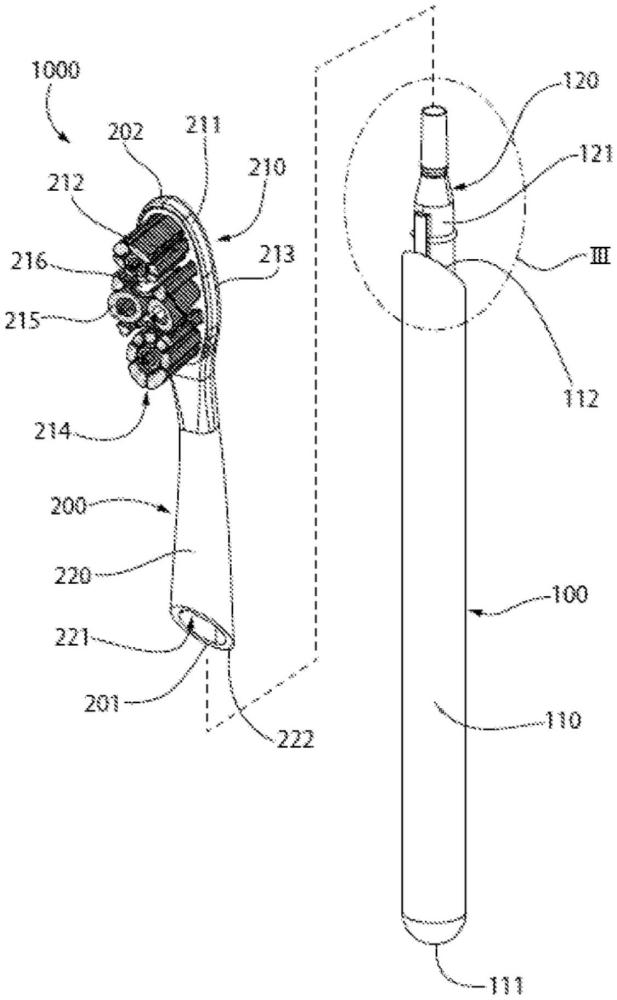

1、本发明涉及一种口腔护理器具，其包含手柄和口腔护理替换刷头。口腔护理替换刷头可在其与手柄分离的第一状态与其联接到手柄的第二状态之间改变。所述口腔护理替换刷头具有限定进入套筒腔中的开口的近侧边缘表面。所述近侧边缘表面向下倾斜并以径向距离远离所述套筒腔的腔轴线。类似地，手柄具有终止于远端的抓握部分和从远端突出的杆。向下倾斜并且远离杆的环形肩部有助于口腔护理替换刷头与手柄的配合。所述口腔护理替换刷头可具有用于将所述口腔护理替换刷头固定到所述手柄的杆的特征。

2、在一个方面，本发明可以是一种口腔护理器具，其包括：手柄，所述手柄包括具有远端的抓握部分和杆，所述杆沿着杆轴线延伸并且从所述抓握部分的远端突出，使得所述抓握部分的远端包括包围所述杆的环形肩部表面，所述杆包括杆过盈区段和杆搭扣元件，所述环形肩部表面从外肩部边缘径向延伸到邻近所述杆的内肩部边缘，所述环形肩部表面随着距所述杆轴线的距离增加而在朝向所述杆的远端向上或远离所述杆的远端向下的一个方向上从所述内肩部边缘向所述外肩部边缘倾斜；以及套筒部分，所述套筒部分包括沿着腔轴线延伸的套筒腔、限定进入所述套筒腔中的开口的近侧边缘表面、套筒过盈区段和套筒搭扣元件，并且所述套筒部分的近侧边缘表面从外套筒边缘径向延伸到内套筒边缘，所述近侧边缘表面随着距所述腔轴线的距离增加而在朝向所述口腔处理部分向上或远离口腔处理部分向下的一个方向上从所述内套筒边缘向所述外套筒边缘倾斜；所述口腔护理替换刷头可在以下状态之间改变：第一状态，其中所述口腔护理替换刷头与所述手柄分离；以及第二状态，其中所述手柄的杆安置在所述套筒部分的套筒腔内，使得所述口腔护理替换刷头的所述近侧边缘表面邻近所述手柄的环形肩部表面，所述口腔护理替换刷头至少通过以下方式固定到所述手柄：(1)所述杆过盈区段与所述套筒过盈区段之间的过盈配合；以及(2)所述杆搭扣元件与所述套筒搭扣元件之间的搭扣配合互锁。

3、在另一方面，本发明可以是一种用于可拆卸地联接到手柄的杆的口腔护理替换刷头，所述口腔护理替换刷头包括口腔护理处理部分和套筒部分，所述套筒部分包括：套筒腔，其沿腔轴线延伸；套筒过盈区段，其被配置成与所述杆的杆过盈区段形成过盈配合；套筒搭扣元件，其被配置成与所述杆的杆搭扣元件搭扣互锁；以及近侧边缘表面，其限定进入所述套筒腔中的开口，所述套筒部分的近侧边缘表面从外套筒边缘径向延伸到内套筒边缘，所述近侧边缘表面随着距所述腔轴线的距离增加而在朝向所述口腔处理部分向上或远离口腔处理部分向下的一个方向上从所述内套筒边缘向所述外套筒边缘倾斜。

4、而在另一方面，本发明可以是一种用于可拆卸地联接到手柄的口腔护理替换刷头，所述口腔护理替换刷头包括：口腔护理处理部分，其包括面向第一方向的前表面、从所述前表面突出的多个牙齿清洁元件；以及套筒部分，其包括：与所述口腔护理处理部分联接的远端；面向所述第一方向的前表面和面向所述第二方向的后表面，所述第二方向与所述第一方向相反；套筒腔，其沿腔轴线延伸并被配置成接收所述手柄的所述杆；近侧边缘表面，其限定进入所述套筒腔中的开口，所述近侧边缘表面从外套筒边缘延伸到内套筒边缘，其中所述外套筒边缘的前部部分位于距所述套筒部分的远端的第一轴向距离处，所述套筒部分的外套筒边缘的后部部分位于距所述套筒部分的远端的第二轴向距离处，所述第二轴向距离大于所述第一轴向距离；套筒搭扣元件，其被配置成与所述杆的杆搭扣元件搭扣互锁，所述套筒搭扣元件由所述套筒部分的壁包围。

5、在另一方面，本发明可以是一种用于可拆卸地联接到口腔护理替换刷头的手柄，所述手柄包括具有远端的抓握部分以及沿着杆轴线延伸并且从所述抓握部分的所述远端突出的杆，所述杆包括：杆主体，其具有外表面；杆环，其从所述杆主体的所述外表面突出并且围绕所述外表面周向地延伸，所述杆环被配置成与所述口腔护理替换刷头的套筒部分的套筒搭扣元件搭扣互锁；杆肋条，其从杆主体的外表面突出并且沿着所述外表面轴向延伸，所述杆肋条与所述杆环相交，并且所述杆肋条从所述杆主体的外表面突出第一高度并且所述杆环从所述杆主体的外表面突出第二高度，所述第二高度小于所述第一高度。

6、而在另一方面，本发明可以是一种用于可拆卸地联接到手柄的杆的口腔护理替换刷头，所述口腔护理替换刷头包括口腔护理处理部分和套筒部分，所述套筒部分包括：套筒腔，其沿腔轴线延伸并且被配置成接收所述手柄的杆；近侧边缘表面，其限定进入所述套筒腔中的开口，所述套筒部分的近侧边缘表面从外套筒边缘径向延伸到内套筒边缘，所述近侧边缘表面随着距所述腔轴线的距离增加而在朝向所述口腔处理部分向上或远离口腔处理部分向下的一个方向上从所述内套筒边缘向所述外套筒边缘倾斜；以及用于将所述口腔护理替换刷头固定到所述手柄的杆的一个或多个特征。

7、从下文提供的详细描述，本发明的其它适用领域将是显而易见的。应理解，详细描述和具体示例虽然指示了本发明的优选实施例，但意在仅出于说明的目的而非意在限制本发明的范围。

技术特征：

1.一种用于可拆卸地联接到口腔护理替换刷头的手柄，所述手柄包括：

2.根据权利要求1所述的手柄，其中所述杆主体包括杆基部区段、杆导引区段和杆过盈区段，所述杆基部区段从所述抓握部分的所述远端轴向延伸到所述杆导引区段，所述杆导引区段从所述杆基部区段的一端延伸到所述杆过盈区段，并且所述杆过盈区段延伸到所述手柄的远端。

3.根据权利要求2所述的手柄，其中所述杆肋条从所述杆基部区段突出，并且轴向延伸达所述杆基部区段的长度的至少70％。

4.根据权利要求2至3中任一项所述的手柄，其中所述杆导引区段具有随着距所述手柄的所述抓握部分的所述远端的距离增加而渐缩的横向截面积。

5.根据权利要求4所述的手柄，其中所述杆过盈区段具有随着距所述手柄的所述抓握部分的所述远端的距离增加而渐缩的横向截面积。

6.根据权利要求5所述的手柄，其中所述杆导引区段的横向截面积具有比所述杆过盈区段的横向截面积更大的渐缩度。

7.根据权利要求2至3中任一项所述的手柄，其中所述杆主体包括所述外表面中的环形凹槽，所述环形凹槽形成于所述杆主体中，在所述杆导引区段与所述杆过盈区段之间。

8.根据权利要求7所述的手柄，其中所述环形凹槽在所述杆主体中形成v形切口。

9.根据权利要求2至3中任一项所述的手柄，其中所述杆环连续地围绕所述杆基部区段延伸。

10.根据权利要求1至3中任一项所述的手柄，其中所述抓握部分还包括包围所述杆的环形肩部表面。

11.根据权利要求10所述的手柄，其中所述环形肩部表面位于相对于所述杆轴线倾斜的参考平面中，所述环形肩部表面包括高点和低点。

12.根据权利要求11所述的手柄，其中所述高点在周向上与所述杆肋条对齐。

13.根据权利要求1至3中任一项所述的手柄，其中所述杆肋条具有矩形形状。

14.根据权利要求1至3中任一项所述的手柄，其中所述抓握部分由第一材料形成，所述抓握部分和所述杆形成为单一整体部件。

15.根据权利要求1至3中任一项所述的手柄，其中所述杆肋条直接从所述抓握部分的所述远端延伸，其中所述杆肋条在平行于所述杆轴线的方向上是细长的。

技术总结
本申请涉及口腔护理器具、其手柄和其口腔护理替换刷头。所述手柄用于可拆卸地联接到口腔护理替换刷头，所述手柄包括：具有远端的抓握部分；和杆，所述杆沿着杆轴线延伸并且从所述抓握部分的远端突出。所述杆包括：具有外表面的杆主体；杆环，所述杆环从所述杆主体的外表面突出并且围绕所述外表面周向地延伸，所述杆环被配置成与所述口腔护理替换刷头的套筒部分的套筒搭扣元件搭扣互锁；和杆肋条，所述杆肋条从所述杆主体的外表面突出并且沿着所述外表面轴向延伸，所述杆肋条与所述杆环相交；其中所述杆肋条从所述杆主体的外表面突出第一高度，并且所述杆环从所述杆主体的外表面突出第二高度，所述第二高度小于所述第一高度。

技术研发人员：季艳梅,阿尔·阿夸萨·斯普罗斯塔,爱德华多·希门尼斯,道格拉斯·霍尔拜因,迈克尔·鲁尼,丁祥骥
受保护的技术使用者：高露洁-棕榄公司
技术研发日：
技术公布日：2025/4/21
