一种木质家具榫接装置的制作方法

本技术涉及木质家具加工，特别涉及一种木质家具榫接装置。

背景技术：

1、榫接是指榫头插入榫眼或榫槽的接合方式，是我国古典家具与现代家具的基本结合方式，也是现代框架式家具的主要结合方式。榫接是两块材料一个做出榫头，一个做出榫眼，两个穿到一起，靠材料的摩擦力将两块材料固定在一起。榫接是我国传统建筑常用的技巧，是先民智慧的结晶。在古老的建筑或寺庙中常可发现。运用得当整个结构体可以结合得相当牢固，不需一针一钉。

2、但是现有的木质家具榫接装置在使用时，夹持榫头的卡盘位置固定，无法精准榫接。

3、因此，发明一种木质家具榫接装置来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于提供一种木质家具榫接装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种木质家具榫接装置，包括底板，所述底板的顶端两侧均固定设置有侧板，两个所述侧板之间的顶端固定设置有连接板，且连接板的顶端中部贯穿开设有滑槽，所述连接板的底部活动设置有安装板，所述滑槽的内部活动贯穿设置有固定板，且固定板的底端与安装板的顶端中部固定连接，其中一个所述侧板的内侧顶端固定设置有电动推杆，且电动推杆的伸缩端与固定板的一侧固定连接，所述滑槽的内部固定设置有限位杆，且限位杆活动贯穿固定板，所述安装板的底端固定安装设置有气缸，且气缸的底端安装设置有卡盘，所述侧板的一侧底端贯穿开设有通槽。

3、优选的，所述底板的顶端两侧均固定设置有固定座，且固定座位于侧板的内侧。

4、优选的，所述限位杆设置有多个，且多个限位杆呈等间距分布。

5、优选的，所述安装板的顶端两侧均固定设置有限位块，且多个限位杆均活动贯穿限位块的一侧。

6、本实用新型的技术效果和优点：

7、1、本实用新型通过安装板、固定板和电动推杆的设置，能够在使用时，通过电动推杆推动固定板移动，从而能够调整安装板和气缸位置，从而能够精准榫接，提高榫接的质量，提高家具品质；

8、2、本实用新型通过限位块和多个限位杆的设置，能够对安装板限位，有利于提高安装板的稳定性。

技术特征：

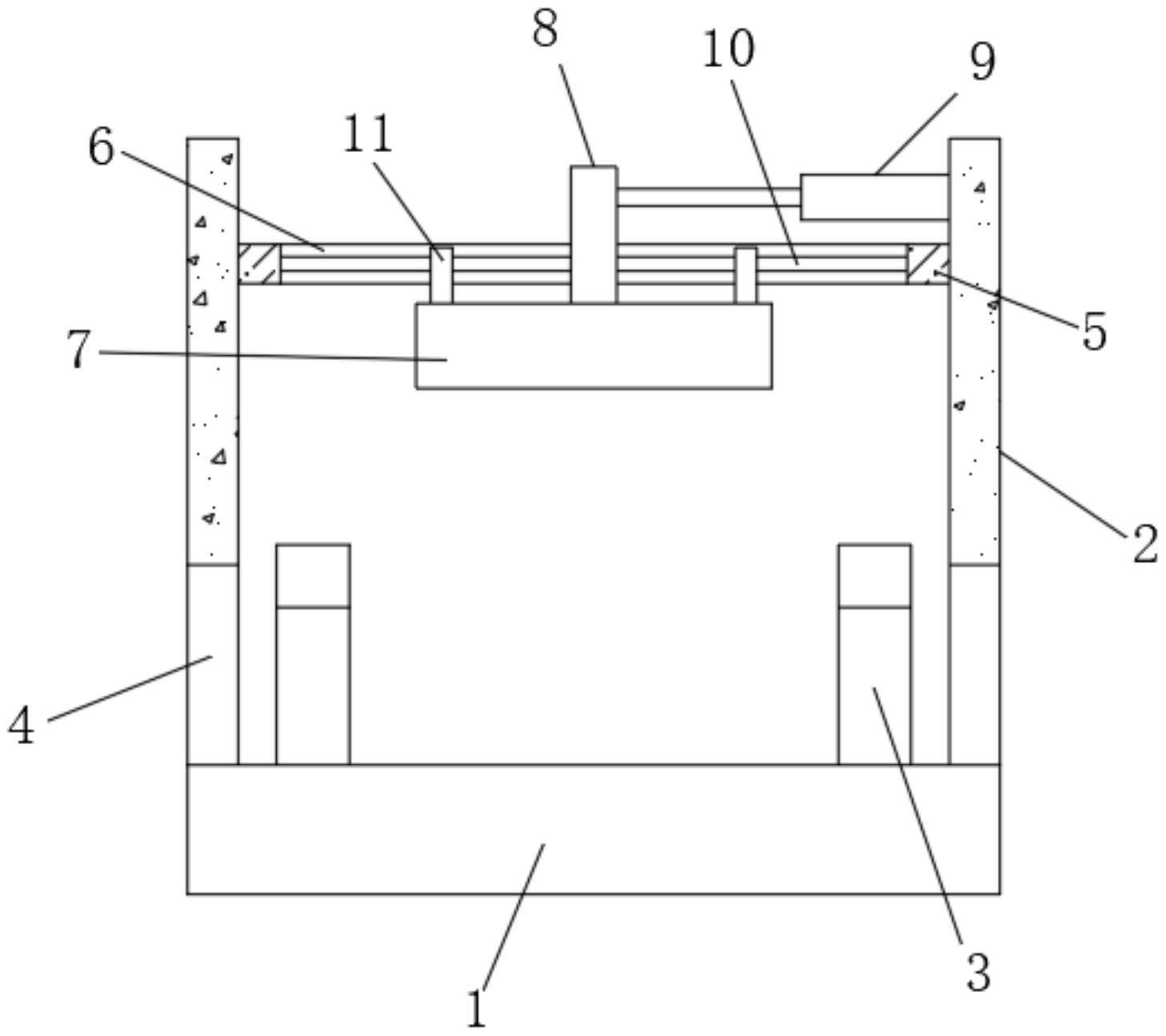

1.一种木质家具榫接装置，其特征在于：包括底板(1)，所述底板(1)的顶端两侧均固定设置有侧板(2)，两个所述侧板(2)之间的顶端固定设置有连接板(5)，且连接板(5)的顶端中部贯穿开设有滑槽(6)，所述连接板(5)的底部活动设置有安装板(7)，所述滑槽(6)的内部活动贯穿设置有固定板(8)，且固定板(8)的底端与安装板(7)的顶端中部固定连接，其中一个所述侧板(2)的内侧顶端固定设置有电动推杆(9)，且电动推杆(9)的伸缩端与固定板(8)的一侧固定连接，所述滑槽(6)的内部固定设置有限位杆(10)，且限位杆(10)活动贯穿固定板(8)，所述安装板(7)的底端固定安装设置有气缸(12)，且气缸(12)的底端安装设置有卡盘，所述侧板(2)的一侧底端贯穿开设有通槽(4)。

2.根据权利要求1所述的一种木质家具榫接装置，其特征在于：所述底板(1)的顶端两侧均固定设置有固定座(3)，且固定座(3)位于侧板(2)的内侧。

3.根据权利要求2所述的一种木质家具榫接装置，其特征在于：所述限位杆(10)设置有多个，且多个限位杆(10)呈等间距分布。

4.根据权利要求3所述的一种木质家具榫接装置，其特征在于：所述安装板(7)的顶端两侧均固定设置有限位块(11)，且多个限位杆(10)均活动贯穿限位块(11)的一侧。

技术总结
本技术公开了一种木质家具榫接装置，涉及到木质家具加工技术领域，包括底板，底板的顶端两侧均固定设置有侧板，两个侧板之间的顶端固定设置有连接板，且连接板的顶端中部贯穿开设有滑槽，连接板的底部活动设置有安装板，滑槽的内部活动贯穿设置有固定板，且固定板的底端与安装板的顶端中部固定连接，其中一个侧板的内侧顶端固定设置有电动推杆。本技术通过安装板、固定板和电动推杆的设置，能够在使用时，通过电动推杆推动固定板移动，从而能够调整安装板和气缸位置，从而能够精准榫接，提高榫接的质量，提高家具品质。

技术研发人员：许方猛
受保护的技术使用者：桐乡市友利家具有限公司
技术研发日：20221017
技术公布日：2024/1/12
