一种用于木质古船的脱盐填充一体保护装置的制作方法

本技术涉及文物保护，特别涉及一种用于木质古船的脱盐填充一体保护装置。

背景技术：

1、海洋出水的饱水木质文物含有大量可溶性盐类和难溶性盐类，如氯化物、硫酸盐、硫化铁和硫酸铁等，而且，饱水木质文物由于长期埋藏于海水，木材成分大量流失，细胞壁结构被破坏，饱水木质文物的管孔内充满了水，水里的化学物质会侵害木质部，使得文物的细胞壁变得很薄而且脆弱，细菌长期的降解作用又会破坏文物材质的纤维素等化学物质，使得文物变得松软脆弱，已经无法维持木材本来的强度来抵抗干燥时的内部应力，然而长期带水保存却要面对微生物的威胁，为了保持出水木质文物的原状，并抑制劣化的发生，需要对饱水木质文物进行保护处理，如脱盐、填充加固、干燥定型等处理。

2、现有的木质文物修复设备对文物的保护效果较差，一般通过添加杀菌防霉剂以避免微生物的滋生，但此类保护方式会影响木质文物，造成文物损坏。

技术实现思路

1、本实用新型提出一种用于木质古船的脱盐填充一体保护装置，可在脱盐以及填充的过程中，调节池体内的温度以及氧气含量，避免产生微生物影响木质文物，降低氧气等对文物的化学氧化和腐蚀，保护木质文物。

2、为了实现上述目的，本实用新型采用了如下技术方案：

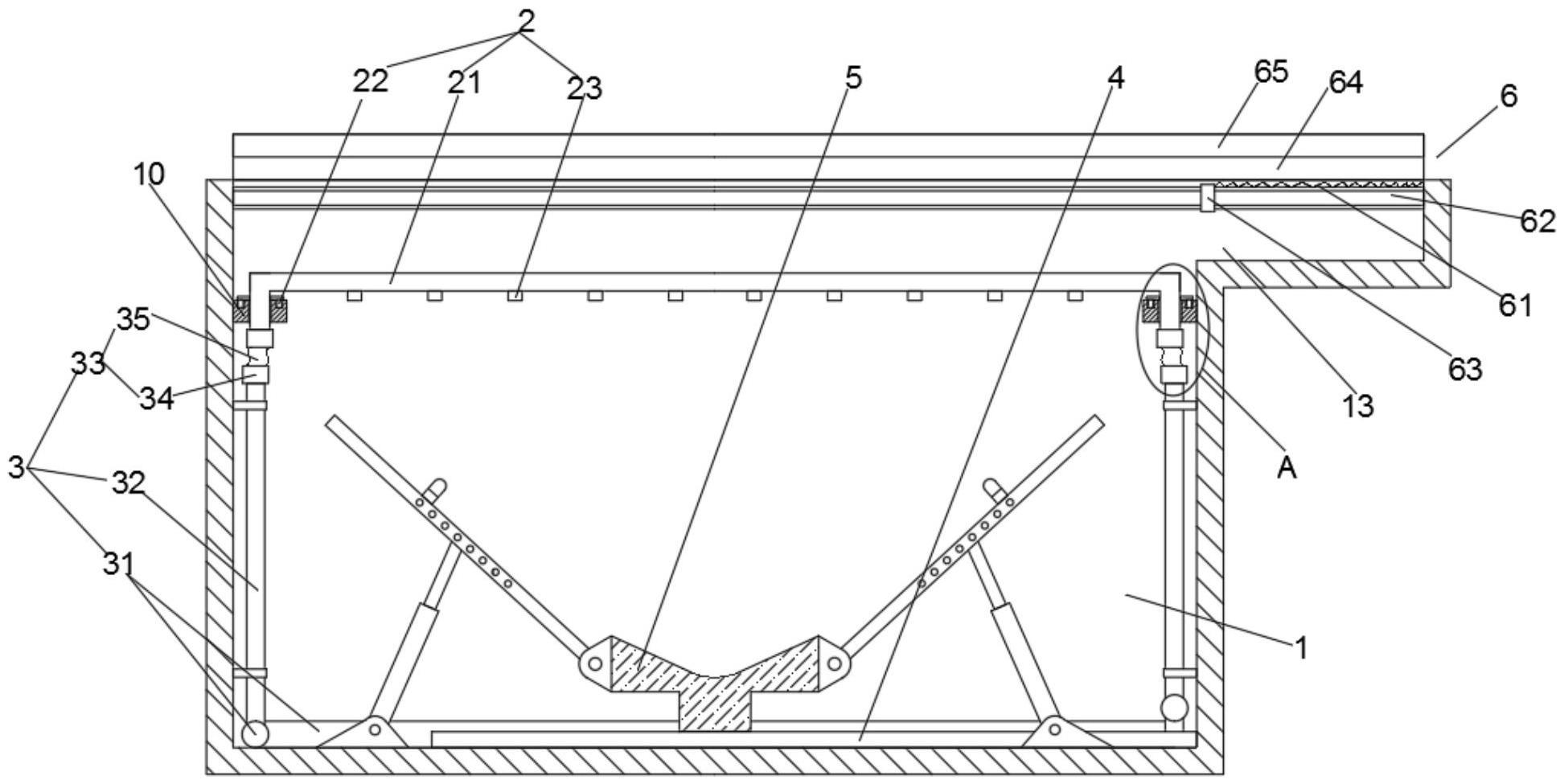

3、一种用于木质古船的脱盐填充一体保护装置，包括池体和若干移动式喷淋组件，所述池体的两侧内壁固定有若干输送管，若干所述移动式喷淋组件滑动连接于所述池体的内部上方，若干所述移动式喷淋组件的两端分别与两侧所述循环组件拆卸连接，所述池体内的底部铺设有加热管，所述池体内固定有位于所述加热管上方的防护支撑架，所述池体的开口端连接有伸缩型密封件，所述池体内设有环境监测单元，所述池体连通有氮气管和排水管。

4、优选的，所述循环组件包括循环泵、环形管和若干循环管，所述循环泵的输出端与所述环形管连通，若干所述循环管的一端与所述环形管连通，所述循环管的自由端与对应所述移动式喷淋组件连通。

5、优选的，所述移动式喷淋组件包括喷淋管，所述喷淋管的两端分别通过滑轮组滑动连接于所述池体的内部上方，所述喷淋管的两端分别通过连接头与位于所述池体两侧的所述循环管连通，所述喷淋管上设有若干喷淋头。

6、优选的，所述池体的上部两侧均设有支撑板，所述支撑板设有通槽，所述通槽的两侧设有滑槽，所述喷淋管的两端分别穿过对应的所述通槽与所述循环管连通，所述滑轮组滑动连接于所述滑槽内。

7、优选的，所述环境监测单元包括在线离子监测仪、ph值传感器和显示屏，所述在线离子监测仪和ph传感器与所述显示屏信号连接。

8、优选的，所述伸缩型密封件包括密封布和移动杆，所述密封布的一侧固定于所述池体的侧壁上，所述密封布的另一侧通过所述移动杆滑动连接于所述池体的顶部，以使所述密封布展开铺设于所述池体的开口端。

9、优选的，所述移动杆的一侧设有与所述池体侧壁配合的第一密封条，所述池体的两侧内壁连接有位于所述密封布下方的滑轨，所述池体的两侧内壁铰接有带第二密封条的压板，所述压板转动将所述密封布压于所述第二密封条和所述滑轨之间。

10、优选的，所述环境监测单元还包括温度传感器、氧气浓度传感器、控制器和警报器，所述显示屏与所述温度传感器和氧气浓度传感器信号连接，所述温度传感器和氧气浓度传感器与所述控制器信号连接，所述控制器与所述警报器信号连接。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型提供的一种用于木质古船的脱盐填充一体保护装置，通过移动式喷淋组件和循环组件的配合，可有效去除古船上的可溶性盐类和难溶性盐类，并通过加热管调节池体内气体和液体的温度，达到升温效果，可有效避免微生物的滋生，为了防止添加杀菌防霉剂影响木质文物，同时可通过充入氮气改变池体内部的氧气含量，氮气和水溶液混合成低氧环境，降低氧气等对文物的化学氧化、腐蚀，减少微生物生存，避免产生微生物。

技术特征：

1.一种用于木质古船的脱盐填充一体保护装置，其特征在于：包括池体和若干移动式喷淋组件，所述池体的两侧内壁固定有循环组件，若干所述移动式喷淋组件滑动连接于所述池体的内部上方，若干所述移动式喷淋组件的两端分别与两侧所述循环组件拆卸连接，所述池体内的底部铺设有加热管，所述池体内固定有位于所述加热管上方的防护支撑架，所述池体的开口端连接有伸缩型密封件，所述池体内设有环境监测单元，所述池体连通有氮气管和排水管。

2.如权利要求1所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述循环组件包括循环泵、环形管和若干循环管，所述循环泵的输出端与所述环形管连通，若干所述循环管的一端与所述环形管连通，所述循环管的自由端与对应所述移动式喷淋组件连通。

3.如权利要求2所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述移动式喷淋组件包括喷淋管，所述喷淋管的两端分别通过滑轮组滑动连接于所述池体的内部上方，所述喷淋管的两端分别通过连接头与位于所述池体两侧的所述循环管连通，所述喷淋管上设有若干喷淋头。

4.如权利要求3所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述池体的上部两侧均设有支撑板，所述支撑板设有通槽，所述通槽的两侧设有滑槽，所述喷淋管的两端分别穿过对应的所述通槽与所述循环管连通，所述滑轮组滑动连接于所述滑槽内。

5.如权利要求1所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述环境监测单元包括在线离子监测仪、ph值传感器和显示屏，所述在线离子监测仪和ph传感器与所述显示屏信号连接。

6.如权利要求1所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述伸缩型密封件包括密封布和移动杆，所述密封布的一侧固定于所述池体的侧壁上，所述密封布的另一侧通过所述移动杆滑动连接于所述池体的顶部，以使所述密封布展开铺设于所述池体的开口端。

7.如权利要求6所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述移动杆的一侧设有与所述池体侧壁配合的第一密封条，所述池体的两侧内壁连接有位于所述密封布下方的滑轨，所述池体的两侧内壁铰接有带第二密封条的压板，所述压板转动将所述密封布压于所述第二密封条和所述滑轨之间。

8.如权利要求5所述的一种用于木质古船的脱盐填充一体保护装置，其特征在于：所述环境监测单元还包括温度传感器、氧气浓度传感器、控制器和警报器，所述显示屏与所述温度传感器和氧气浓度传感器信号连接，所述温度传感器和氧气浓度传感器与所述控制器信号连接，所述控制器与所述警报器信号连接。

技术总结
本技术提供一种用于木质古船的脱盐填充一体保护装置，包括池体和若干移动式喷淋组件，池体的两侧内壁固定有若干输送管，若干移动式喷淋组件滑动连接于池体的内部上方，若干移动式喷淋组件的两端分别与两侧循环组件拆卸连接，池体内的底部铺设有加热管，池体内固定有位于加热管上方的防护支撑架，池体的开口端连接有伸缩型密封件，池体内设有环境监测单元，池体连通有氮气管和排水管。本技术可去除古船上的可溶性盐类和难溶性盐类，并调节池体内的气体和液体温度，改变池体内部的氧气含量，为了防止添加杀菌防霉剂影响木质文物，氮气和水溶液混合成低氧环境，降低氧气等对文物的化学氧化、腐蚀，减少微生物生存，避免产生微生物。

技术研发人员：包春磊
受保护的技术使用者：海南省博物馆（海南省文物考古研究所）
技术研发日：20221018
技术公布日：2024/1/13
