一种裁板锯铝推台机构的制作方法

本技术涉及木具加工，具体涉及一种裁板锯铝推台机构。

背景技术：

1、随着人造板在板式家具制造业、建筑装修业等行业的大量应用，传统的通用圆锯机无论是加工精度，还是生产效率等都已经不能满足其加工工艺的需要,因此，各式专门用于板材开料的圆锯机一木工裁板锯获得了迅速的发展,推台锯可用于各种人造板如贴面刨花板、纤维板、胶合板及实木板、塑料板、铝合金等多种材料的纵剖横切，广泛应用与板式家具行业以及车船制造等木材加工行业，属于木工机械当中的通用设备，市场需求量相对巨大。

2、例如公号为cn204094877u的一种裁板锯推台，本实用新型属于家具加工领域，具体涉及一种裁板锯推台，包括移动限位标尺杆、托架以及铰接连杆组件；移动限位标尺杆通过设置于托架上的支柱与托架固连，托架、支柱以及移动限位标尺杆之间形成铰接通槽，铰接通槽内铰接有台面变形扩展托杆，台面变形扩展托杆通过铰接轴铰接于铰接通槽上；铰接连杆组件包括主支撑臂，连接于主支撑臂上的伸缩杆，以及竖向支撑臂，竖向支撑臂上下两端分别与伸缩杆和托架铰接；托架上还设置有限位杆，台面变形扩展托杆可绕铰接点转动，从而使真正的支撑板子的台面产生变化，各种形状和大小的板子都可被稳稳地支撑在推台上，便于工作人员进行裁板，同时操作人员还可根据自己操作的尽可能地便捷来调整台面变形扩展托杆位置。

3、上述现有技术存在如下缺点：在裁板的过程中需要人力对木板进行裁剪，且木板在裁板的过程中，木板中间没有固定装置对木板进行挤压，使得裁板口不平整影响使用，浪费加工耗材。

技术实现思路

1、鉴于上述现有裁板锯铝推台机构存在的问题，提出了本实用新型。

2、因此，本实用新型目的是提供一种裁板锯铝推台机构，解决了在裁板的过程中需要人力对木板进行裁剪，且木板中间没有固定装置对木板进行挤压，使得裁板口不平整影响使用的问题。

3、为了实现上述目的，本实用新型提供如下技术方案：

4、一种裁板锯铝推台机构，包括底座与多组滑轨，所述底座的内部设置有空腔，所述空腔的内部安装有电机a，所述电机a的输出端固定连接有锯齿，多组所述滑轨的顶部皆活动设置有滑块，多组所述滑块的顶部分别设置有滑板a与滑板b，所述滑板a与滑板b的顶部皆设置有固定架，所述固定架的内部设置有滑槽，所述固定架的底部设置有三组弹簧，三组所述弹簧内部活动套接连接有延伸至滑槽内部的活动杆，三组所述活动杆的顶部活动连接有活动板，所述活动板的顶部设置有活动贯穿于固定架外侧的拉杆，三组所述活动杆的底部设置有压板，当木材固定在滑板a和滑板b上时，松开拉杆，弹簧膨胀使两组活动板在滑槽的内部向下滑动，同时带动两组压板向下运动对板材进行挤压固定，通过电机b带动滑板a与滑板b移动可对板材进行切割，在切割的过程中，由于两组压板对切割口处的板材进行挤压，使得板材在裁剪的过程中更加稳定，不会造成锯齿在切割时震动使板材晃动发生偏移，使裁剪过后的裁板口平整，提高加工效率降低加工耗材，当切割结束后，通过拉动拉杆，多组弹簧收缩，使两组压板远离板材，可拿下裁剪过后的板材。

5、优选的，所述滑板a与滑板b的顶部皆设置有两组齿条，所述滑板a与滑板b顶部位于齿条的两侧皆设置有凹槽，两组所述凹槽的顶部皆滑动连接有夹板，两组所述夹板的内部皆设置有固定块，所述固定块的内部活动贯穿设置有连接杆，所述连接杆的两端皆固定设置有与齿条相互匹配的齿轮，两组所述夹板的顶部皆活动贯穿连接有压杆，通过工作人员手动转动压杆，压杆在转动的过程中靠近于连接杆，由于连接杆的外侧设置有与压杆底部相互匹配的螺纹齿，当压杆与连接杆接触时可将两组齿轮固定在齿条的顶部，可将滑板a顶部的夹板进行固定，通过设置两组夹板对板材进行夹持裁剪。

6、优选的，所述夹板与压杆呈螺纹转动连接，所述连接杆位于压杆的一端设置有螺纹齿，且压杆的底部设置有与连接杆相互匹配螺纹齿，通过工作人员手动转动压杆，压杆在转动的过程中靠近于连接杆，由于连接杆的外侧设置有与压杆底部相互匹配的螺纹齿，当压杆与连接杆接触时可将两组齿轮固定在齿条的顶部，可将滑板a顶部的夹板进行固定。

7、优选的，所述底座内部位于滑板b的下方设置有丝杆，所述丝杆的一端安装有电机b，所述丝杆顶部活动连接有且延伸至滑板b底部的滑块b，所述锯齿与滑板a的一侧设置与同一水平线上，通过切割口与滑板a设置于同一水平线，可通过尺子测量出需要裁剪的长度。

8、优选的，所述空腔内部位于锯齿的底部设置有废料箱，所述底座底部的四角皆设置有防滑垫，通过工作人员对底座顶部的木屑进行清扫，使木屑通过切割口掉落到废料箱内，拉动把手可将废料箱抽出，可对木屑进行清理。

9、进一步地，所述滑板a与滑板b远离锯齿的一端呈半弧形结构设计，所述丝杆与滑轨的两端皆设置有限位块，通过滑板a与滑板b上的半弧形结构更便于对板材进行操作，通过限位块可对滑板a与滑板b进行限位，防止与滑轨脱轨。

10、在上述技术方案中，本实用新型提供的技术效果和优点：

11、1、本实用新型，通过设置多组弹簧膨胀使多组活动杆带动两组压板向下运动对板材进行挤压固定，在切割的过程中，由于两组压板对切割口处的板材进行挤压，使得板材在裁剪的过程中更加稳定，不会造成锯齿在切割时发出的震动对板材造成晃动，使板材发生偏移使得裁剪过后的裁板口平整，提高加工效率降低加工耗材。

12、2、本实用新型，通过电机b带动丝杆使滑板b在滑轨的顶部进行滑动，由于两组夹板已经将板材固定与滑板a和滑板b的顶部，当滑板b滑动时可带动滑板a和滑块在滑轨的顶部进行滑动，通过滑板a与滑板b顶部两组加持装置之间的配合，可带动滑板a、滑板b与板材同时运动，无需人力就能对板材进行切割，提高工作效率。

13、3、本实用新型，通过手动滑动夹板在滑板a的顶部进行移动，通过设置切割口与滑板a设置于同一水平线，通过尺子测量夹板与滑板a一端的距离便可知需要裁剪的长度，通过工作人员手动转动压杆，由于连接杆的外侧设置有与压杆底部相互匹配的螺纹齿，当压杆与连接杆接触时可将两组齿轮固定在齿条的顶部，可将滑板a顶部的夹板进行固定，通过两组夹板可使板材固定的更加稳定，便于切割。

技术特征：

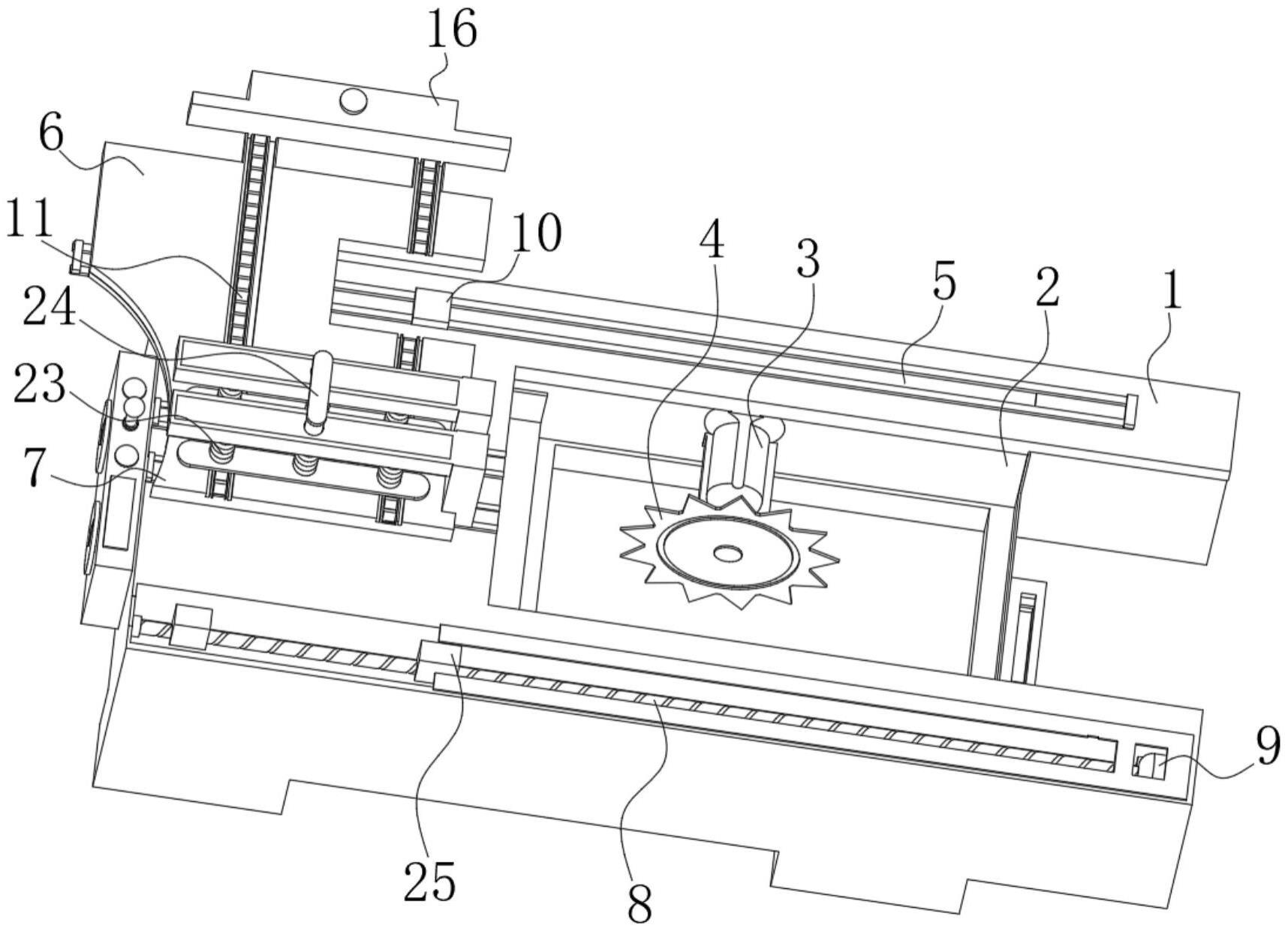

1.一种裁板锯铝推台机构，包括底座(1)与多组滑轨(5)，其特征在于，所述底座(1)的内部设置有空腔(2)，所述空腔(2)的内部安装有电机a(3)，所述电机a(3)的输出端固定连接有锯齿(4)；

2.根据权利要求1所述的裁板锯铝推台机构，其特征在于，所述滑板a(6)与滑板b(7)的顶部皆设置有两组齿条(11)，所述滑板a(6)与滑板b(7)顶部位于齿条(11)的两侧皆设置有凹槽(17)，两组所述凹槽(17)的顶部皆滑动连接有夹板(16)，两组所述夹板(16)的内部皆设置有固定块(13)，所述固定块(13)的内部活动贯穿设置有连接杆(14)，所述连接杆(14)的两端皆固定设置有与齿条(11)相互匹配的齿轮(12)，两组所述夹板(16)的顶部皆活动贯穿连接有压杆(15)。

3.根据权利要求2所述的裁板锯铝推台机构，其特征在于，所述夹板(16)与压杆(15)呈螺纹转动连接，所述连接杆(14)位于压杆(15)的一端设置有螺纹齿，且压杆(15)的底部设置有与连接杆(14)相互匹配螺纹齿。

4.根据权利要求1所述的裁板锯铝推台机构，其特征在于，所述底座(1)内部位于滑板b(7)的下方设置有丝杆(8)，所述丝杆(8)的一端安装有电机b(9)，所述丝杆(8)顶部活动连接有且延伸至滑板b(7)底部的滑块b(25)，所述锯齿(4)与滑板a(6)的一侧设置与同一水平线上所述滑板a(6)与滑板b(7)远离锯齿(4)的一端呈半弧形结构设计，所述丝杆(8)与滑轨(5)的两端皆设置有限位块。

5.根据权利要求1所述的裁板锯铝推台机构，其特征在于，所述空腔(2)内部位于锯齿(4)的底部设置有废料箱，所述底座(1)底部的四角皆设置有防滑垫。

6.根据权利要求4所述的裁板锯铝推台机构，其特征在于，所述滑板a(6)与滑板b(7)远离锯齿(4)的一端呈半弧形结构设计，所述丝杆(8)与滑轨(5)的两端皆设置有限位块。

技术总结
本技术公开了一种裁板锯铝推台机构，涉及木具加工技术领域，包括底座与多组滑轨，所述底座的内部设置有空腔，所述空腔的内部安装有电机A，所述电机A的输出端固定连接有锯齿，多组所述滑轨的顶部皆活动设置有滑块，多组所述滑块的顶部分别设置有滑板A与滑板B，本技术提供的裁板锯铝推台机构通过设置多组弹簧膨胀使多组活动杆带动两组压板向下运动对板材进行挤压固定，在切割的过程中，由于两组压板对切割口处的板材进行挤压，使得板材在裁剪的过程中更加稳定，不会造成锯齿在切割时发出的震动对板材造成晃动，使板材发生偏移使得裁剪过后的裁板口平整，提高加工效率降低加工耗材。

技术研发人员：孙贤良,窦明明
受保护的技术使用者：青岛金裕丰机械设备有限公司
技术研发日：20221212
技术公布日：2024/1/12
