一种可横向推送的防护设备及其柔性束缚结构的制作方法

本发明涉及机械加工设备，具体为一种可横向推送的防护设备及其柔性束缚结构。

背景技术：

1、在申请号为cn216359627u的中国专利中公开了一种家具生产中切割装置用防护组件，包括本体以及用于本体对木板切割用的防护部件，所述防护部件包括设于本体顶部中间处的锯片、设于锯片中间处的转动轴、设于转动轴一侧的驱动电机、设于本体顶部且分别位于锯片两侧的支撑板、开设于支撑板一侧的滑动槽、设于滑动槽内侧的滑动块、设于滑动块一侧的伸缩杆以及设于伸缩杆一端的气缸，本实用新型通过设置本体、支撑板、滑动块、伸缩杆以及防滑部，滑动块带动夹持架内的工件在支撑板上移动，能够避免人员手部或肢体直接与工件接触，解决了现有设备不能够自动推送工件进行切割，容易导致设备对人体造成伤害，降低设备使用的安全性，影响设备的实用性的问题。

2、上述技术中虽然通过设置的夹持架、夹持板、支撑板、滑动槽、滑动块、伸缩杆、气缸等结构来实现对工件的夹持以及输送，防止了人员手动送料容易发生危险的情况，提高了对人员的防护效果，但其所适用的工件规格会受到夹持架的限制，当工件宽度大于两组夹持架之间的距离，该设备则无法适用，且当对较长的工件沿着其短边一侧进行切分时也无法进行使用，适应性较长，不够便捷，故在此技术上提出一种可横向推送的防护设备及其柔性束缚结构。

技术实现思路

1、本发明的目的在于提供一种可横向推送的防护设备及其柔性束缚结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种可横向推送的防护设备及其柔性束缚结构，包括机架以及折叠板，所述折叠板通过合页转动连接有机架前侧，所述机架上端后侧固定有左支架和右支架，所述右支架位于左支架右侧，所述左支架和右支架内部均通过轴承转动连接有丝杆，所述丝杆侧面通过滚珠螺母副套装有螺母座，所述丝杆上部均套装固定有第一锥型齿，所述左支架和右支架之间通过轴承转动连接有转动杆，所述转动杆两端均套装固定有第二锥型齿，所述第一锥型齿和第二锥型齿之间通过轮齿相啮合，所述左支架和右支架之间活动设置有固定架，所述螺母座于固定架左右两侧固定连接，所述固定架前部对称焊接固定有两组连接板，所述固定架左部通过轴承转动连接有第一驱动辊，所述固定架右部通过轴承转动连接有第二驱动辊，所述第一驱动辊和第二驱动辊前部均通过轴承与连接板转动连接，所述机架中部通过轴承转动连接有切刀，所述切刀位于固定架前侧，所述固定架前侧的机架上活动设置有挡板，所述左支架上通过螺纹连接有第一螺纹杆，所述第一螺纹杆穿过左支架且通过轴承与挡板后侧转动连接。

3、作为本技术方案的进一步优选的，所述机架后端中部固定有第三电机，所述第三电机前侧输出轴与切刀固定连接，所述切刀左后侧的机架表面镶嵌有刻度尺，所述刻度尺上端与机架上端面处于同一水平面上。

4、作为本技术方案的进一步优选的，所述固定架后端固定有防护罩，所述第一驱动辊和第二驱动辊后部均固定有连接轴，所述连接轴另一端与防护罩转动连接，且两组连接轴上均套装固定有链轮，两组链轮之间通过链条连接，所述防护罩后侧固定有第二电机，所述第二电机前侧输出轴与两组连接轴的其中一组固定连接。

5、作为本技术方案的进一步优选的，所述机架底部固定有支撑板，所述支撑板上固定有第二导轨，所述第二导轨上滑动连接有滑块，所述第二导轨右侧的支撑板上固定有电动推杆，所述电动推杆左侧伸缩端与滑块固定连接，所述滑块上部通过转轴连接有推杆，所述推杆另一端通过转轴与折叠板背部转动连接。

6、作为本技术方案的进一步优选的，所述折叠板前侧对称固定有两组第一导轨，所述第一导轨上通过滑动块连接有移动架，所述移动架侧视横截面呈矩形。

7、作为本技术方案的进一步优选的，所述移动架内部滑动连接有u型架，所述u型架右侧固定有导向块，所述移动架内右部开设有导向槽，所述导向块滑动连接于导向槽内，所述移动架前部通过螺纹连接有第二螺纹杆，所述第二螺纹杆穿过移动架与u型架通过轴承转动连接。

8、作为本技术方案的进一步优选的，所述u型架左部对称固定有两组连接杆，两组所述连接杆穿过移动架延伸至外侧且固定有安装板，所述安装板上固定有第一电机，所述u型架内部通过轴承转动连接有第三驱动辊，所述第一电机右侧输出轴穿过移动架和u型架与第三驱动辊固定连接。

9、作为本技术方案的进一步优选的，所述移动架左端中部开设有第二条形槽，所述第二条形槽前后侧的移动架上开设有两组第一条形槽，两组连接杆分别穿过两组第一条形槽，所述第一电机的输出轴穿过第二条形槽。

10、作为本技术方案的进一步优选的，所述第一驱动辊、第二驱动辊以及第三驱动辊结构相同，所述第一驱动辊、第二驱动辊以及第三驱动辊侧面呈环形且等距开设有三组安装槽，所述安装槽内通过弹簧连接有固定杆，所述固定杆延伸至安装槽外侧固定有弧形件，所述弧形件位于第一驱动辊、第二驱动辊以及第三驱动辊侧面外侧，所述弧形件侧面粘接固定有橡胶凸起。

11、作为本技术方案的进一步优选的，所述移动架水平展开后的内下端面与机架上端面处于同一水平面上。

12、本发明提供了一种可横向推送的防护设备及其柔性束缚结构，具备以下

13、有益效果：

14、(1)本发明通过固定架后侧的第二电机、链轮以及链条能够带动第一驱动辊以及第二驱动辊进行转动，进而通过第一驱动辊以及第二驱动辊对工件行推送，且通过第一驱动辊以及第二驱动辊外侧通过弹簧连接的弧形件，可以与工件柔性接触，并通过橡胶凸起，可以提高弧形件与工件之间的摩擦力，对工件进行推送，且可以利用对弹簧的挤压，可以适用于一定厚度的工件，且可以利用转动杆带动第一锥型齿和第二锥型齿二进行转动，进而带动丝杆进行转动，丝杆带动螺母座进行升降，进而带动固定架再进行移动，从而进一步提高对工件的适用范围，通过弹簧的柔性接触，避免与工件的硬性接触，对工件造成磨损；

15、(2)本发明通过机架内部的电动推杆，可以推动推杆进行移动，进而将折叠板推动展开，直至水平于机架，此时移动架水平于机架，然后将待切分的板材置于移动架内，并转动第二螺纹杆，第二螺纹杆推动u型架向下移动，使得第三驱动辊外侧的弧形件与工件接触，利用第一电机带动第三驱动辊进行转动，实现推送上料，直至与挡板接触，运行转动杆，带动固定架向下移动，使得第一驱动辊和第二驱动辊下侧的弧形件与工件接触，通过第二电机可以带动第一驱动辊和第二驱动辊进行转动，从而带动工件进行移动，工件会带动u型架和移动架沿着第一导轨进行移动，利用第二电机的正反转，带带动工件进行左右移动，进行横向推送，并配合切刀进行切分，当无需切分时，可以将电动推杆缩回，将折叠板折叠，避免影响设备的正常使用；

16、(3)本发明通过第一螺纹杆与挡板的设置，可以调节挡板与切刀之间的距离，通过刻度尺，可以精确控制挡板的位置，满足对工件的切割需求。

技术特征：

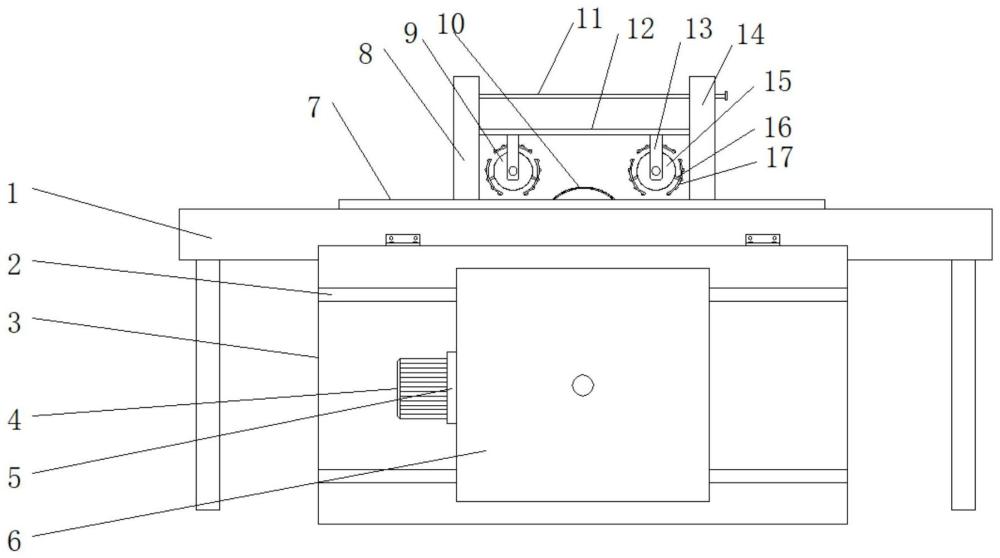

1.一种可横向推送的防护设备及其柔性束缚结构，包括机架(1)以及折叠板(3)，其特征在于：所述折叠板(3)通过合页转动连接有机架(1)前侧，所述机架(1)上端后侧固定有左支架(8)和右支架(14)，所述右支架(14)位于左支架(8)右侧，所述左支架(8)和右支架(14)内部均通过轴承转动连接有丝杆(19)，所述丝杆(19)侧面通过滚珠螺母副套装有螺母座(18)，所述丝杆(19)上部均套装固定有第一锥型齿(20)，所述左支架(8)和右支架(14)之间通过轴承转动连接有转动杆(11)，所述转动杆(11)两端均套装固定有第二锥型齿(21)，所述第一锥型齿(20)和第二锥型齿(21)之间通过轮齿相啮合，所述左支架(8)和右支架(14)之间活动设置有固定架(12)，所述螺母座(18)于固定架(12)左右两侧固定连接，所述固定架(12)前部对称焊接固定有两组连接板(13)，所述固定架(12)左部通过轴承转动连接有第一驱动辊(9)，所述固定架(12)右部通过轴承转动连接有第二驱动辊(15)，所述第一驱动辊(9)和第二驱动辊(15)前部均通过轴承与连接板(13)转动连接，所述机架(1)中部通过轴承转动连接有切刀(10)，所述切刀(10)位于固定架(12)前侧，所述固定架(12)前侧的机架(1)上活动设置有挡板(7)，所述左支架(8)上通过螺纹连接有第一螺纹杆(38)，所述第一螺纹杆(38)穿过左支架(8)且通过轴承与挡板(7)后侧转动连接。

2.根据权利要求1所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述机架(1)后端中部固定有第三电机(39)，所述第三电机(39)前侧输出轴与切刀(10)固定连接，所述切刀(10)左后侧的机架(1)表面镶嵌有刻度尺(41)，所述刻度尺(41)上端与机架(1)上端面处于同一水平面上。

3.根据权利要求1所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述固定架(12)后端固定有防护罩(34)，所述第一驱动辊(9)和第二驱动辊(15)后部均固定有连接轴(36)，所述连接轴(36)另一端与防护罩(34)转动连接，且两组连接轴(36)上均套装固定有链轮(35)，两组链轮(35)之间通过链条连接，所述防护罩(34)后侧固定有第二电机(37)，所述第二电机(37)前侧输出轴与两组连接轴(36)的其中一组固定连接。

4.根据权利要求1所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述机架(1)底部固定有支撑板，所述支撑板上固定有第二导轨(31)，所述第二导轨(31)上滑动连接有滑块(32)，所述第二导轨(31)右侧的支撑板上固定有电动推杆(33)，所述电动推杆(33)左侧伸缩端与滑块(32)固定连接，所述滑块(32)上部通过转轴连接有推杆，所述推杆另一端通过转轴与折叠板(3)背部转动连接。

5.根据权利要求1所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述折叠板(3)前侧对称固定有两组第一导轨(2)，所述第一导轨(2)上通过滑动块连接有移动架(6)，所述移动架(6)侧视横截面呈矩形。

6.根据权利要求5所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述移动架(6)内部滑动连接有u型架(28)，所述u型架(28)右侧固定有导向块，所述移动架(6)内右部开设有导向槽，所述导向块滑动连接于导向槽内，所述移动架(6)前部通过螺纹连接有第二螺纹杆(40)，所述第二螺纹杆(40)穿过移动架(6)与u型架(28)通过轴承转动连接。

7.根据权利要求6所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述u型架(28)左部对称固定有两组连接杆(27)，两组所述连接杆(27)穿过移动架(6)延伸至外侧且固定有安装板(5)，所述安装板(5)上固定有第一电机(4)，所述u型架(28)内部通过轴承转动连接有第三驱动辊(29)，所述第一电机(4)右侧输出轴穿过移动架(6)和u型架(28)与第三驱动辊(29)固定连接。

8.根据权利要求7所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述移动架(6)左端中部开设有第二条形槽(26)，所述第二条形槽(26)前后侧的移动架(6)上开设有两组第一条形槽(25)，两组连接杆(27)分别穿过两组第一条形槽(25)，所述第一电机(4)的输出轴穿过第二条形槽(26)。

9.根据权利要求1所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述第一驱动辊(9)、第二驱动辊(15)以及第三驱动辊(29)结构相同，所述第一驱动辊(9)、第二驱动辊(15)以及第三驱动辊(29)侧面呈环形且等距开设有三组安装槽(22)，所述安装槽(22)内通过弹簧(23)连接有固定杆(16)，所述固定杆(16)延伸至安装槽(22)外侧固定有弧形件(17)，所述弧形件(17)位于第一驱动辊(9)、第二驱动辊(15)以及第三驱动辊(29)侧面外侧，所述弧形件(17)侧面粘接固定有橡胶凸起(24)。

10.根据权利要求4所述的一种可横向推送的防护设备及其柔性束缚结构，其特征在于：所述移动架(6)水平展开后的内下端面与机架(1)上端面处于同一水平面上。

技术总结
本发明公开了一种可横向推送的防护设备及其柔性束缚结构，包括机架以及折叠板，所述折叠板通过合页转动连接有机架前侧，所述机架上端后侧固定有左支架和右支架，所述右支架位于左支架右侧，所述左支架和右支架内部均通过轴承转动连接有丝杆，所述丝杆侧面通过滚珠螺母副套装有螺母座，所述丝杆上部均套装固定有第一锥型齿，所述左支架和右支架之间通过轴承转动连接有转动杆，所述转动杆两端均套装固定有第二锥型齿，所述第一锥型齿和第二锥型齿之间通过轮齿相啮合，所述左支架和右支架之间活动设置有固定架，所述螺母座于固定架左右两侧固定连接，所述固定架前部对称焊接固定有两组连接板，方便对工件进行送料且方便对工件进行切分。

技术研发人员：杨珂
受保护的技术使用者：杨珂
技术研发日：
技术公布日：2024/5/19
