一种带有剖布装置的大圆机的制作方法

本发明属于纺织设备领域，具体涉及一种带有剖布装置的大圆机。

背景技术：

现有的纺织业中，大圆机（圆织机）是适用范围较广的纺织设备。大圆机一般包含二个结构，即送线机构和纺织机构，送线机构即放置若干纱筒，若干纱筒同时将纱线送至纺织机构内，完成圆筒布的编织。圆织机所产的布料为筒布，即圆筒结构的布料，该种布料如果用作常规布料的使用，就需要将其剖开。现有的大圆机都不带有剖布结构，即如果需要将圆筒布剖开，需要使用额外的剖布设备，转移布料以及剖布不仅延长了加工流程和时间，降低了生产的效率，同时需要要更大的空间来放置剖布装置，占地面积大。

技术实现要素：

本发明的目的在于克服上述现有技术中存在的不足，从而提供一种带有剖布装置的大圆机。

本发明解决其技术问题所采用的技术方案是：

一种带有剖布装置的大圆机，包括机架以及由上至下设置在机架上的送线机构、纺织机构以及收卷机构，其特征在于：送线机构包括安装在机架顶端的纱筒架，纱筒架上表面固定有若干等距排列的固筒杆；纱筒架内开有过纱孔，过纱孔内侧设有若干与固筒杆对应的导纱轮，导纱轮上开有纱槽。

进一步的，所述收卷机构包括固定在机架下部的收卷底座、设置在收卷底座上且平行设置的收卷辊以及张紧辊、设置在收卷底座上的剖布装置；剖布装置位于纺织机构正下方，剖布装置包括固定在收卷底座上且位于张紧辊一侧的支撑杆以及固定在支撑杆之间的横杆，横杆上设置有调节支架，所述调节支架包括垂直于收卷底座的撑布杆、与撑布杆底端铰接且对称设置的侧杆，侧杆另一端分别铰接在横杆两端；撑布杆外侧设有转动刀片以及与转动刀片连接的驱动装置。

进一步的，机架底部设有横截面大于机架的收集盘。所设的收集盘能够收集因摩擦和切割产生的纱线杂质以及絮状物。

进一步的，机架顶端设有面朝下方的风扇。所设的风扇能够向下吹风，将絮状物以及杂质吹至收集盘内。从而防止絮状物以及杂质杂空气中飘远，掉在收集盘外。

本发明和现有技术相比，具有以下优点和效果：带有剖布装置，整体占地面积小，操作方便；能够在织出圆筒布的同时剖开圆筒布，并且收卷剖开后的布料，效率高。

附图说明

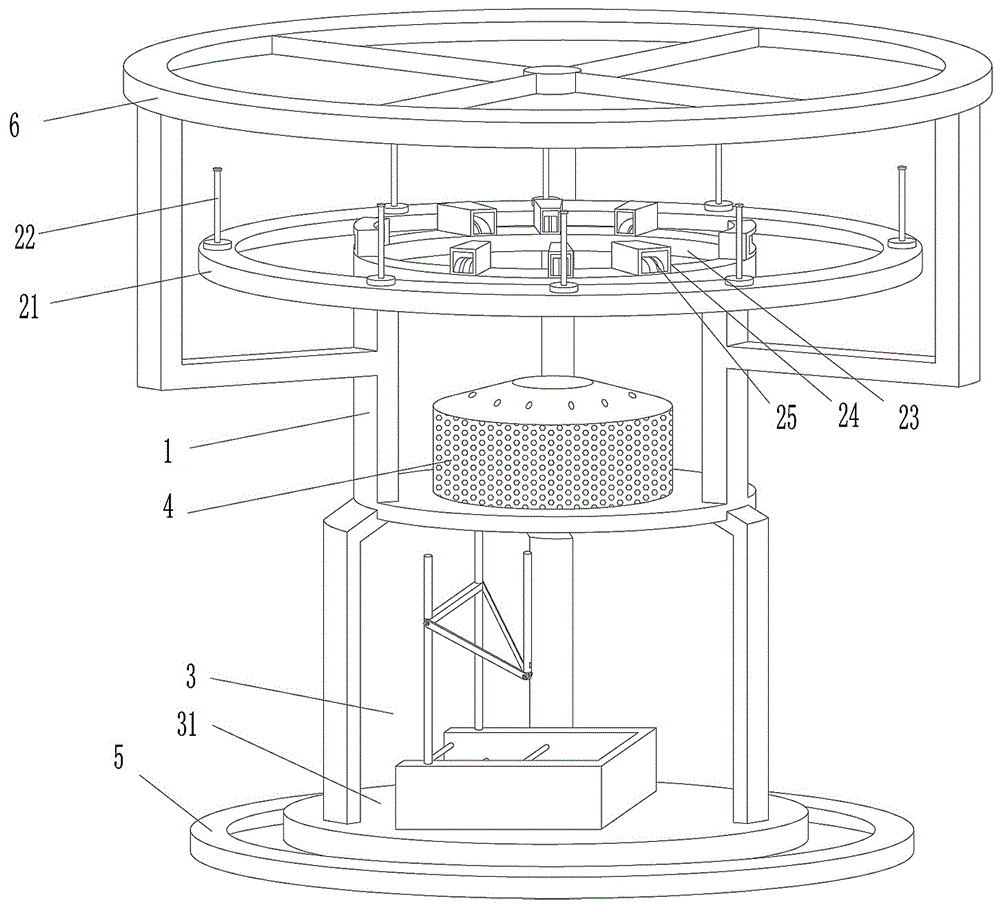

图1为发明的结构示意图。

图2为发明的侧视图。

图3为本实施例中收卷机构的结构示意图。

图4为本实施例中收卷机构的剖视图。

此处所说明的附图用来提供对本技术的进一步理解，构成本技术的一部分，本技术的示意性实施例及其说明用于解释本技术，并不构成对本技术的不当限定。

具体实施方式

为了使本发明的上述目的、特征和优点能够更为明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。

实施例。

如图1-2所示，本实施例包括机架1以及设置在机架1上的送线机构、纺织机构4以及收卷机构3。其中，送线机构包括圆环结构的纱筒架21，纱筒架21安装在机架1顶端。纱筒架21的上表面固定有若干等距排列的固筒杆22，固筒杆22用作放置纱筒。纱筒架21内开有过纱孔23，所设的过纱孔23即为圆环结构中的内环。过纱孔23上表面固定有若干与固筒杆22对应的导纱轮24，导纱轮24均指向纱筒架21的圆心（即过纱孔23的圆心），每一导纱轮24上开有向内凹陷且用于通过纱线的纱槽25。

如图3-4所示，收卷机构3包括收卷底座31。收卷底座31位于机架1下部且与机架1固定，收卷底座31上固定有垂直于收卷底座31的板体32，板体32上固定有平行设置的收卷辊33以及张紧辊34。收卷底座31上还设置有剖布装置，所设的剖布装置位于纺织机构4下方，剖布装置包括固定在收卷底座31上且位于张紧辊34一侧的支撑杆35以及固定在支撑杆35之间的横杆36，横杆36上设置有调节支架，调节支架包括垂直于收卷底座31的撑布杆37、与撑布杆37底端铰接且对称设置的侧杆38，侧杆38另一端分别铰接在横杆36两端。具体的，调整撑布杆37，使撑布杆37沿着其与侧杆38之间的铰接点、使侧杆38沿着其与横杆36之间的铰接点运动，进而改变撑布杆37与支撑杆35之间的距离，从而使该结构能够撑开不同大小的圆筒布，使圆筒布套装在撑布杆37与支撑杆35上时保持紧绷，提高了该收卷机构3的适用范围。撑布杆37外侧还设有用于割开圆筒布的转动刀片39以及与转动刀片39连接且设置在撑布杆37内的驱动装置，所设的驱动装置用作驱动转动刀片39转动，套接在撑布杆37与支撑杆35上的圆筒布由上至下运动的过程中在经过转动刀片39时会被转动刀片39剖开。具体的，圆筒布从纺织机构4底部导出后，套接在剖布装置上，即被撑布杆37与支撑杆35撑开，圆筒布沿着撑布杆37与支撑杆35由上至下运动，圆筒布在经过转动刀片39时会被转动刀片39剖开，圆筒布在剖开后会被横杆36打开，经过张紧辊34后被转动的收卷辊33收卷。

纺织机构4固定在机架1上，纺织机构4位于送线机构以及收卷机构3之间。纺织机构4包括一圆盘形状的纺织设备。具体的，纱线从纱筒上抽出，经过导纱轮24进入纺织设备中进行编织，编织完成后的圆筒布由纺织设备下方导出，进入收卷机构3。

本实施例中，机架1底部设有横截面大于机架1且位于收卷底座31下方的收集盘5，收集盘5为圆形结构，收集盘5与机架1之间通过连接杆固定。纱线在移动的过程中受到摩擦，会掉落絮状物以及杂质，同样的在圆筒布被剖开的过程中也会产生杂质，所设的收集盘5能够收集到该类杂质以及絮状物，防止其工作时产生的环保问题。此外，收集盘5的圆心位于转动刀片39的正下方，机架1顶端还固定有面朝下方且位置与收集盘5对应的风扇6，所设的风扇6能够向下出风，将絮状物以及杂质吹至收集盘5内。从而防止絮状物以及杂质杂空气中飘远，掉在收集盘5外。

该带有剖布装置的大圆机的工作流程为：将纱筒放置在固筒杆22上，从纱筒上导出的丝线穿过导纱轮24从上方进入纺织机构4中，编织完成后的圆筒布由纺织设备下方导出，圆筒布从纺织机构4底部导出后，套接在剖布装置上，即被撑布杆37与支撑杆35撑开，圆筒布沿着撑布杆37与支撑杆35由上至下运动，圆筒布在经过转动刀片39时会被转动刀片39剖开，圆筒布在剖开后会被横杆36打开，经过张紧辊34后被转动的收卷辊33收卷。

本发明所记述的大圆机带有剖布装置，能够在织出圆筒布的同时剖开圆筒布，同时收卷。相较传统的织布剖布过程，占地面积小，效率更高，操作方便。

本说明书中所描述的以上内容仅仅是对本发明所作的举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本发明说明书的内容或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。

技术特征：

技术总结
本发明属于纺织设备领域，具体涉及一种带有剖布装置的大圆机，包括机架以及送线机构、纺织机构以及收卷机构，送线机构包括纱筒架，纱筒架上固定有固筒杆，纱筒架内开有过纱孔，过纱孔内侧设有导纱轮，收卷机构包括收卷底座、剖布装置、收卷辊和张紧辊，剖布装置位于纺织机构正下方，剖布装置包括支撑杆以及固定在支撑杆之间的横杆，横杆上设置有调节支架，调节支架包括撑布杆、与撑布杆铰接的侧杆，侧杆另一端铰接在横杆两端，撑布杆外侧设有转动刀片以及驱动装置。本发明带有剖布装置，整体占地面积小，操作方便，能够在织出圆筒布的同时剖开圆筒布，并且收卷剖开后的布料，生产加工效率高。

技术研发人员：吴建伟
受保护的技术使用者：桐乡市伟邦针织有限公司
技术研发日：2018.11.13
技术公布日：2019.03.08
