一种织布除尘烘干装置的制作方法

本技术涉及纺织品，具体为一种织布除尘烘干装置。

背景技术：

1、纺织面料，按织造方法分，有纬编针织面料和经编针织面料两类。纬编针织面料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、毛纱等为原料，采用平针组织，变化平针组织，罗纹平针组织，双罗纹平针组织、提花组织，毛圈组织等，在各种纬编机上编织而成。纺织布在完成纺织后，表面比较容易吸附灰尘与杂质，在将纺织布进行收卷存放之前，需要先对纺织布表面吸附的灰尘与杂质进行处理。

2、目前，现有的纺织布在进行表面的灰尘的处理时，大多都是人工进行处理，处理效率低下，并且处理过程中会使得大量灰尘漂浮在空中，容易使得工人吸入到体内，从而对身体造成危害。

技术实现思路

1、1、本实用新型要解决的技术问题

2、本实用新型的目的在于提供一种织布除尘烘干装置，以解决上述背景技术中提出的问题：

3、现有的纺织布在进行表面的灰尘的处理时，处理效率低下，并且处理过程中会使得大量灰尘漂浮在空中，容易使得工人吸入到体内，对身体造成危害的问题。

4、2、技术方案

5、为实现上述目的，本实用新型提供如下技术方案：

6、一种织布除尘烘干装置，包括除尘箱、晃动装置以及吸尘机构，所述除尘箱上表面通过铰链铰接有箱盖，所述除尘箱右表面前后两侧均设置有支撑板，所述除尘箱前侧的支撑板前表面设置有伺服电机，所述伺服电机的输出轴与收卷辊固定连接，两个所述支撑板之间设置有收集辊，所述除尘箱内部左侧设置有两个辅助辊，所述除尘箱左表面中间与右表面上方均开设有条形孔；

7、所述除尘箱内部下方设置有晃动纺织布的晃动装置，所述晃动装置通过联动机构与伺服电机的输出轴连接；

8、所述除尘箱后表面开设有矩形孔，所述矩形孔内设置有吸尘机构；

9、所述除尘箱内部右侧表面上方设置有吹风框板，所述吹风框板后端内设置有连接管，所述连接管远离吹风框板一端设置在除尘箱外部，所述连接管与外部热风机连接。

10、优选的，所述联动机构包括有齿轮一与齿轮二，所述齿轮一与齿轮二通过齿带连接，所述齿轮一设置在伺服电机的输出轴外表面，所述齿轮二设置在晃动装置上。

11、优选的，所述晃动装置包括有推板和滑杆，所述推板下表面左右两侧分别设置有两个连接板，四个所述连接板下端设置有移动框架，所述移动框架内部设置有驱动机构，所述移动框架外表面左右两侧前后两端均设置有移动圈，所述滑杆设置有四个，四个所述滑杆上端均设置有顶板，四个所述滑杆下端均与除尘箱内部下表面固定连接，四个所述移动圈分别活动设置四个滑杆外表面，齿轮二设置在所述驱动机构上。

12、优选的，所述驱动机构包括有旋转杆一与旋转杆二，所述旋转杆一外表面前侧与后端均设置有轴承一，所述旋转杆一外表面分别靠近两个轴承一两侧均设置有斜齿轮一，所述旋转杆二外表面前后两端均设置有轴承二，所述旋转杆二外表面分别靠近两个轴承二两侧均设置有斜齿轮二，两个所述斜齿轮一分别与两个斜齿轮二啮合连接，两个所述轴承二分别设置在移动框架前后两表面内，两个所述轴承一分别设置在除尘箱前后两表面下方内，齿轮二设置在所述旋转杆一外表面前端。

13、优选的，所述吸尘机构包括有吸尘板和风机，所述吸尘板后端中间内设置有吸尘管，所述吸尘管远离吸尘板的一端与风机的吸入端连接，所述风机的排出端设置有排放管，所述排放管远离风机的一端与收集箱连接。

14、3、有益效果

15、本实用通过设置的晃动机构，能够将纺织布表面的灰尘与杂质晃除掉，再通过吸尘机构，将晃落的灰尘与杂质吸入到收集箱内进行收集，便于工人后期对灰尘进行处理，并且避免了灰尘漂浮在空气中，设置的吹风框板能够通过连接管与外部热风机进行连接，从而对纺织布吹热风进行烘干除潮处理。

技术特征：

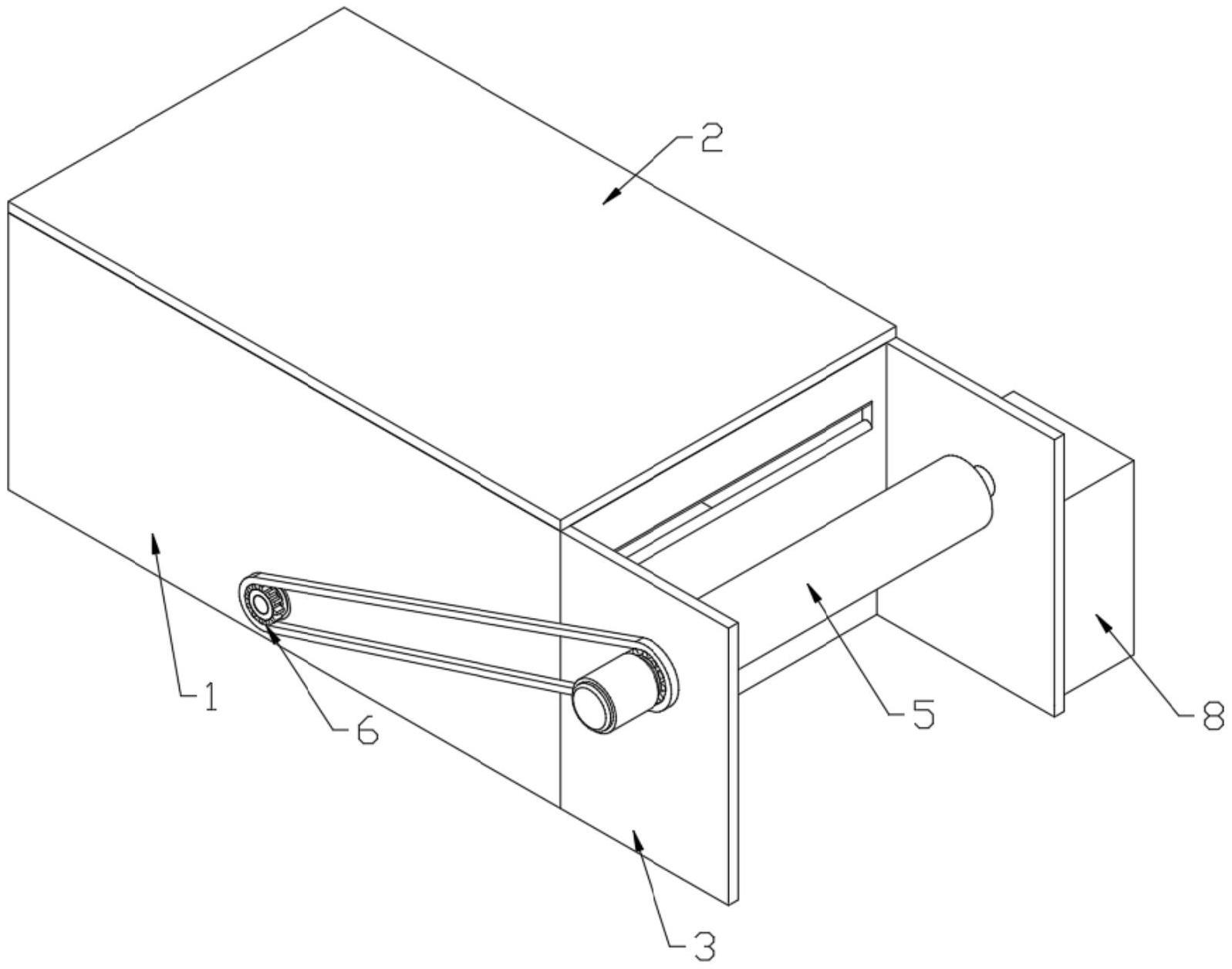

1.一种织布除尘烘干装置，包括除尘箱(1)、晃动装置(7)以及吸尘机构(8)，其特征在于：所述除尘箱(1)上表面通过铰链铰接有箱盖(2)，所述除尘箱(1)右表面前后两侧均设置有支撑板(3)，所述除尘箱(1)前侧的支撑板(3)前表面设置有伺服电机，所述伺服电机的输出轴与收卷辊(5)固定连接，两个所述支撑板(3)之间设置有收集辊，所述除尘箱(1)内部左侧设置有两个辅助辊(4)，所述除尘箱(1)左表面中间与右表面上方均开设有条形孔；

2.根据权利要求1所述的一种织布除尘烘干装置，其特征在于：所述联动机构(6)包括有齿轮一(602)与齿轮二(603)，所述齿轮一(602)与齿轮二(603)通过齿带(601)连接，所述齿轮一(602)设置在伺服电机的输出轴外表面，所述齿轮二(603)设置在晃动装置(7)上。

3.根据权利要求1所述的一种织布除尘烘干装置，其特征在于：所述晃动装置(7)包括有推板(701)和滑杆(705)，所述推板(701)下表面左右两侧分别设置有两个连接板(702)，四个所述连接板(702)下端设置有移动框架(703)，所述移动框架(703)内部设置有驱动机构(707)，所述移动框架(703)外表面左右两侧前后两端均设置有移动圈(704)，所述滑杆(705)设置有四个，四个所述滑杆(705)上端均设置有顶板(706)，四个所述滑杆(705)下端均与除尘箱(1)内部下表面固定连接，四个所述移动圈(704)分别活动设置四个滑杆(705)外表面，齿轮二(603)设置在所述驱动机构(707)上。

4.根据权利要求3所述的一种织布除尘烘干装置，其特征在于：所述驱动机构(707)包括有旋转杆一(7071)与旋转杆二(7072)，所述旋转杆一(7071)外表面前侧与后端均设置有轴承一(7074)，所述旋转杆一(7071)外表面分别靠近两个轴承一(7074)两侧均设置有斜齿轮一(7073)，所述旋转杆二(7072)外表面前后两端均设置有轴承二(7076)，所述旋转杆二(7072)外表面分别靠近两个轴承二(7076)两侧均设置有斜齿轮二(7075)，两个所述斜齿轮一(7073)分别与两个斜齿轮二(7075)啮合连接，两个所述轴承二(7076)分别设置在移动框架(703)前后两表面内，两个所述轴承一(7074)分别设置在除尘箱(1)前后两表面下方内，齿轮二(603)设置在所述旋转杆一(7071)外表面前端。

5.根据权利要求1所述的一种织布除尘烘干装置，其特征在于：所述吸尘机构(8)包括有吸尘板(801)和风机(803)，所述吸尘板(801)后端中间内设置有吸尘管(802)，所述吸尘管(802)远离吸尘板(801)的一端与风机(803)的吸入端连接，所述风机(803)的排出端设置有排放管，所述排放管远离风机(803)的一端与收集箱(804)连接。

技术总结
本技术公开了一种织布除尘烘干装置，属于纺织品技术领域。一种织布除尘烘干装置，包括除尘箱、晃动装置以及吸尘机构，所述除尘箱上表面通过铰链铰接有箱盖，所述除尘箱右表面前后两侧均设置有支撑板，所述除尘箱前侧的支撑板前表面设置有伺服电机，所述伺服电机的输出轴与收卷辊固定连接，两个所述支撑板之间设置有收集辊，所述除尘箱内部左侧设置有两个辅助辊；本实用有效的解决了现有的纺织布在进行表面的灰尘的处理时，处理效率低下，并且处理过程中会使得大量灰尘漂浮在空中，容易使得工人吸入到体内，对身体造成危害的问题。

技术研发人员：李俊妮
受保护的技术使用者：普宁市晨盛纺织有限公司
技术研发日：20220121
技术公布日：2024/1/12
