一种染色机布料印染整理浸料槽的制作方法

本技术涉及浸料槽，尤其涉及一种染色机布料印染整理浸料槽。

背景技术：

1、由于印染的布料在印染前，往往表面带有一定的杂质，且印染时，由于各种布料等材质性质的差异，染料有时无法充分附着在布料上，因此，需要在印染前对布料进行前浸湿的处理，但是，目前印染预浸湿往往是通过人工的方式完成的，浸料槽内液体长时间使用导致混有布料上的絮状物。

2、公开（公告）号为cn207295194u的中国专利公开了一种高效率布料印染预湿装置，该装置可对进行印染的布料进行前期预湿处理，不但对布料起到清洗的作用，且印染上料时，便于染料的附着，提高了产品的印染质量，同时，预湿用的水可以重复利用，减少了水的浪费。

3、但是此种装置对布料染色或加工前进行浸湿时，浸料槽液体的长期使用产生的絮状物容易吸附在布料上，影响浸料效果，因此设计一种染色机布料印染整理浸料槽，以解决上述技术问题。

技术实现思路

1、本实用新型的目的是提供一种染色机布料印染整理浸料槽，通过对含絮状物的浸染液进行反复回流以及增设过滤的方式避免絮状物吸附在布料上，从而提高浸染质量。

2、为了解决上述技术问题，本实用新型提供了一种染色机布料印染整理浸料槽，包括机体，包括：

3、梳理组件，安装于所述机体上；

4、浸料槽，安装于所述机体上；

5、导向辊，部分安装在所述浸料槽内，其余部分安装在浸料槽上方；

6、回流槽，安装于所述机体上，所述回流槽位于所述浸料槽的一侧，所述回流槽内设置有用于与所述浸料槽相隔离的隔板，所述隔板的顶部设置有溢水口，所述回流槽的底部的出水管安装有用于收集絮状物的收集组件；

7、水泵，安装在所述机体上，其进口端连接所述回流槽侧部的出水口；

8、回流管，其一端连接所述水泵的出口端，另一端延伸至所述浸料槽内部且靠近槽底，所述回流管在所述浸料槽内部部分设置有若干个回流口的底部设置为向所述出水管聚拢的斜面。

9、进一步的，所述收集组件包括收集管和挡絮板，所述收集管的底部密封设置，所述挡絮板在所述收集管中沿轴向至少设置有一个，所述挡絮板的设置有网口，所述收集管螺纹安装在所述出水管内。

10、进一步的，所述挡絮板为漏斗状，所述网口设置于所述挡絮板的底部，挡絮板所述挡絮板沿轴向设置有多个。

11、进一步的，所述挡絮板为网状板。

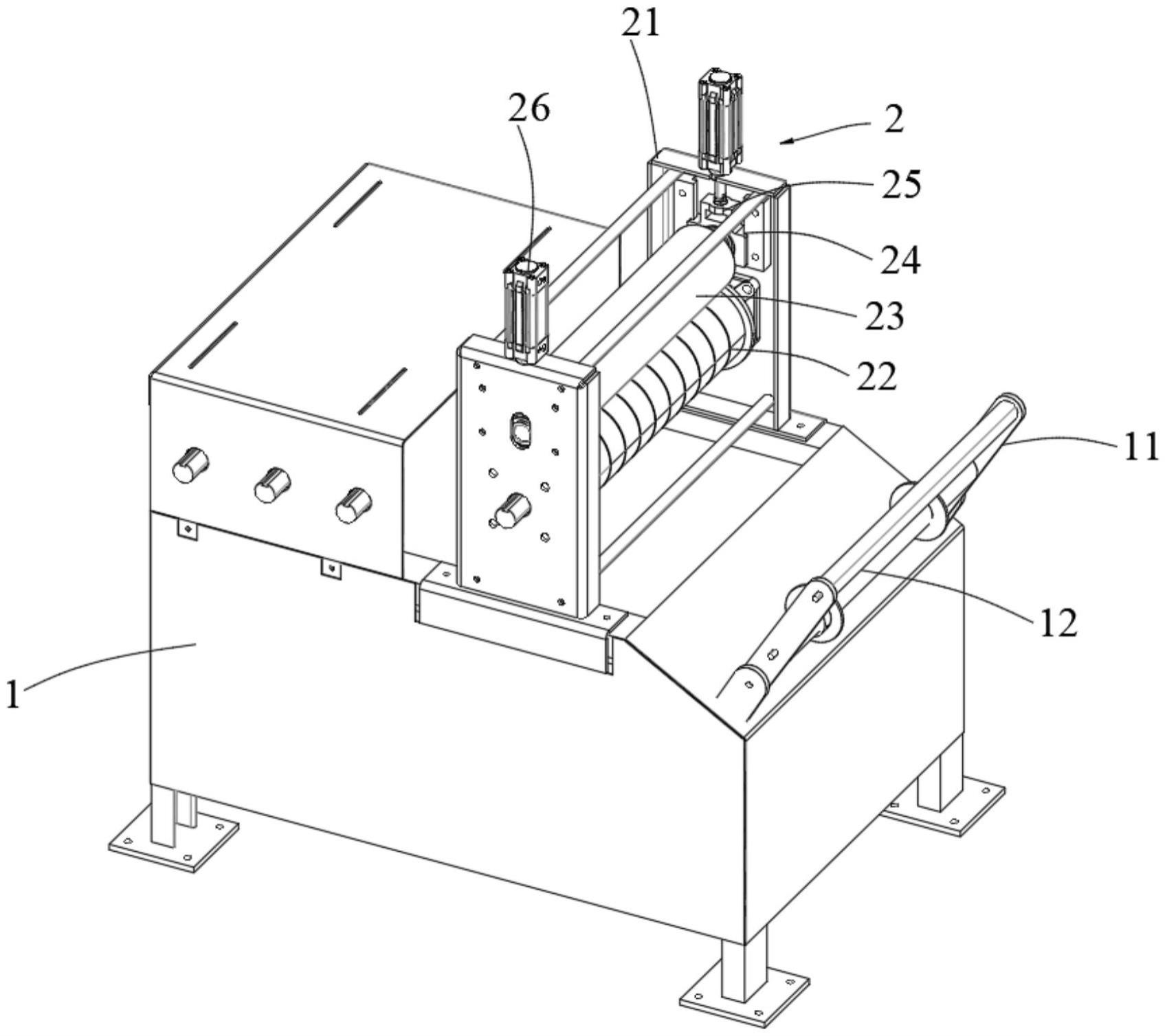

12、进一步的，所述梳理组件包括固定在所述机体顶部两侧的支撑架和安装在所述支撑架上的第一辊轴，以及安装在所述第一辊轴上方的调节轴。

13、进一步的，所述支撑架内部的两侧设置有滑槽，所述滑槽的内部滑动安装有滑套，所述支撑架的顶部安装有液压缸，所述液压缸的底部固定在所述滑套上。

14、进一步的，所述机体顶部的一侧安装有收卷架，所述收卷架的内部安装有收卷辊。

15、本实用新型的有益效果是，

16、1、通过水泵将回流槽的液体经回流管排入所述浸料槽内，当浸料槽内液体高于所述隔板时液体经溢水口再次流入回流槽，进行循环回流，两组回流管的回流口相对设置在浸料槽底部，使得回流的液体将浸料槽的液体不断的处于流动的状态，可提高液体对布料的浸料效果。

17、2、通过将收集管螺纹安装在出水管内，絮状物或者杂质沉淀下落可穿过多层网口，进入到收集管内，由于网口直径较小，可将絮状阻挡在收集管，内同时水流可透过挡絮板进行流动，并被漏斗状的挡絮板阻挡，使其不易再次进入到回流槽内，可对絮状物进行集中收集，并且方便收集管整体进行拆卸清理。

18、3、将隔板设置在较高的位置，或者在均流板上设置若干个均流孔使得回流至回流槽内的液体从均流孔均匀的流入到回流槽内，使得液体不易在回流槽内发生较大的晃动，提高收集管对絮状物的收集效果。

技术特征：

1.一种染色机布料印染整理浸料槽，包括机体（1），其特征在于，包括：

2.如权利要求1所述的一种染色机布料印染整理浸料槽，其特征在于，

3.如权利要求1所述的一种染色机布料印染整理浸料槽，其特征在于，

4.如权利要求3所述的一种染色机布料印染整理浸料槽，其特征在于，

5.如权利要求4所述的一种染色机布料印染整理浸料槽，其特征在于，

6.如权利要求1所述的一种染色机布料印染整理浸料槽，其特征在于，

7.如权利要求6所述的一种染色机布料印染整理浸料槽，其特征在于，

8.如权利要求1所述的一种染色机布料印染整理浸料槽，其特征在于，

技术总结
本技术涉及一种染色机布料印染整理浸料槽，包括：机体，所述机体的顶部安装有梳理组件；浸料槽，浸料槽位于所述机体内部，浸料槽的内部安装若干组导向辊；回流槽，回流槽位于所述浸料槽体的一侧，所述回流槽与所述浸料槽之间安装有隔板。本技术通过水泵将回流槽的液体经回流管排入所述浸料槽内，当浸料槽内液体高于所述隔板时液体经溢水口再次流入回流槽，进行循环回流，两组回流管的回流口相对设置在浸料槽底部，使得回流的液体将浸料槽的液体不断的处于流动的状态，可提高液体对布料的浸料效果，同时溢出到回流槽内的液体絮状物沉积降落至收集组件内进行收集，防止絮状物再次粘连在布料上，进一步提高浸料效果。

技术研发人员：陈昌健
受保护的技术使用者：江苏爱利多印机科技有限公司
技术研发日：20221125
技术公布日：2024/1/12
