一种警服衬衣自动化熨烫结构的制作方法

本技术属于服装加工，具体涉及一种警服衬衣自动化熨烫结构。

背景技术：

1、服装是人们生活必不可少的物品之一，其一般通过服装厂进行加工生产，服装生产的工艺如下：面辅料进厂检验→技术准备→裁剪→缝制→锁眼钉扣→整烫→成衣检验→包装入库，衬衫在生产完成后，需要进行烫平整形，传统方法采用手动烫平，由于衬衫衣领自然形状为圆弧型，当手动烫平时，衣领被直接烫成平板型，不仅不美观，而且生产效率低，其中服装中含有警服，如执勤服一般是巡逻现场或者户外工作着装。主要分为春秋执勤服、夏执勤服和冬执勤服，着装时，佩戴扣式软质肩章和软质警号、胸徽，内着制式圆领恤衫。着春秋执勤服时，男性公安民警戴大檐帽或者警便帽，女性公安民警戴翻檐帽或者警便帽，这些服装在使用穿着时往往需要通过熨烫设备进行熨烫，来保证服装的立体感，使人员穿着时更加美观。

2、授权公开号“cn206354530u”记载了一种衬衫衣领自动烫型装置，包括机座、立柱、托板、气缸、导杆、滑动板、硅橡胶垫、加热模板、弧形上压头、弧形下压头、雾化喷头、控制器，将衣领放置于弧形下压头上，经气管将第二通气腔和第一通气腔抽成负压，使得衣领被紧紧吸附在弧形下压头上，随后，雾化喷头对衣领进行喷雾，控制器控制气缸工作，气缸推动滑动板下移，从而推动弧形上压头下移，当气缸到位时，硅橡胶垫形变，从而将衣领压紧，同时，控制器控制加热模板工作，加热模板工作产生的热量传递给弧形上压头，在弧形上压头和弧形下压头共同作用下将衣领进行烫型。该装置结构简单，能自动进行衬衫衣领的烫型，烫型后的衣领自然，美观，同时，烫型效率高。

3、上述专利能自动进行衬衫衣领的烫型，烫型后的衣领自然，美观，同时，烫型效率高，但上述专利不易实现对所熨烫衣物的袖口处进行夹持，这使在熨烫衣物时效率降低，同时还不能对衣物熨烫的长度进行调节使人员使用时极为不便。

技术实现思路

1、本实用新型的目的在于提供一种警服衬衣自动化熨烫结构，旨在解决现有技术中的不能对所熨烫衣物的袖口处进行夹持，这使在熨烫衣物时效率降低，同时还不能对衣物熨烫的长度进行调节使人员使用时极为不便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种警服衬衣自动化熨烫结构，包括：

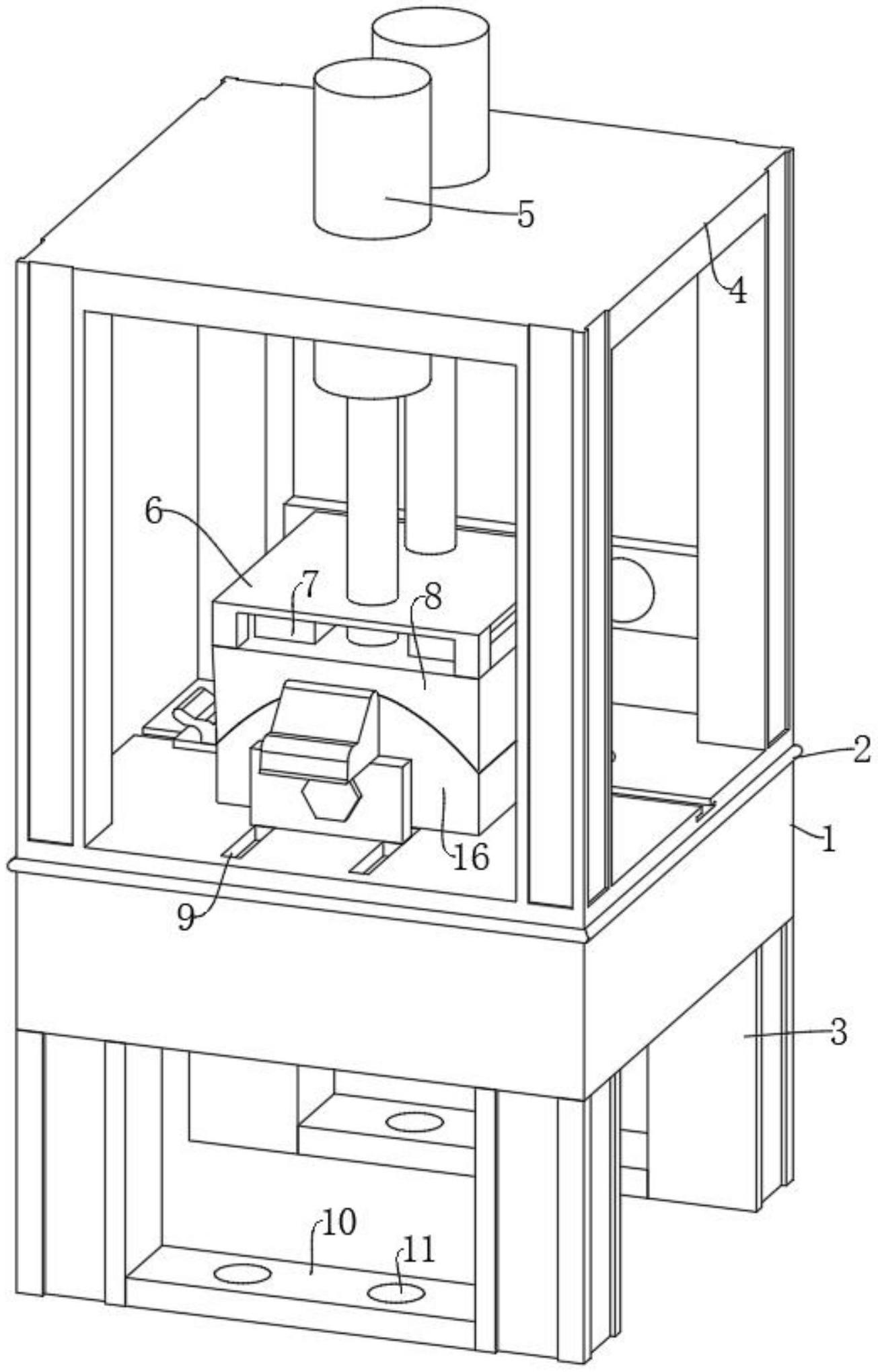

4、熨烫平台，所述熨烫平台的顶端固定连接有上侧连接座，所述上侧连接座的顶端固定连接有两个汽缸；

5、第二连接板，所述第二连接板固定连接于上侧连接座的一侧端；

6、弧形上压头，所述弧形上压头固定连接于两个汽缸的伸缩端；

7、熨烫设备，所述熨烫设备固定连接于弧形上压头的顶端；

8、弧形下压头，所述弧形下压头固定连接于熨烫平台的顶端；

9、连接槽，所述连接槽开设于弧形下压头的一侧端；以及

10、调节机构，所述调节机构设于连接槽内，所述调节机构和连接槽连接以对衣物的袖口处进行夹持调节。

11、作为本实用新型一种优选的方案，所述调节机构包括：

12、电机，所述电机固定连接于连接槽的一侧内壁；

13、转动杆，所述转动杆转动连接于连接槽的另一侧内壁；

14、齿轮，所述齿轮固定连接于转动杆的圆周表面，所述转动杆固定连接于电机的输出端；

15、齿条，所述齿条设有两个，两个所述齿条均设于连接槽内，所述齿轮和两个齿条相啮合；

16、限位组件，所述限位组件设于连接槽内，所述限位组件和两个齿条连接以进行限位。

17、作为本实用新型一种优选的方案，所述限位组件包括：

18、t形滑槽，所述t形滑槽设有两个，其中一个所述t形滑槽开设于熨烫平台的顶端，另外一个所述t形滑槽开设于连接槽的上内壁；

19、t形滑板，所述t形滑板设有两个，两个所述t形滑板分别滑动连接于两个t形滑槽的相靠近端，两个所述t形滑板分别固定连接于两个齿条的相远离端；

20、连接夹，所述连接夹设有两个，两个所述连接夹分别固定连接于两个齿条的相远离端；

21、三角支撑块，所述三角支撑块设于熨烫平台的上侧；

22、连接部件，所述连接部件设于熨烫平台的上侧，所述连接部件和三角支撑块连接以连接调节。

23、作为本实用新型一种优选的方案，所述连接部件包括：

24、第二螺纹孔，所述齿条开设于弧形下压头的后端；

25、螺杆，所述螺杆螺纹连接于第二螺纹孔内；

26、方形滑块，所述方形滑块套设于螺杆的圆周表面，所述三角支撑块固定连接于方形滑块的顶端；

27、限位槽，所述限位槽设有两个，两个所述限位槽均开设于熨烫平台的顶端，所述方形滑块滑动连接于两个限位槽的下内壁。

28、作为本实用新型一种优选的方案，所述第二连接板的一侧端固定连接有红外感应器和监控设备，所述弧形上压头的顶端固定连接有弧形下压头，所述弧形下压头套设于两个汽缸的伸缩端。

29、作为本实用新型一种优选的方案，所述熨烫平台的底端四角处均固定连接有支撑杆，四个所述支撑杆的相靠近端固定连接有第一连接板，两个所述第一连接板的顶端均开设有两个第一螺纹孔。

30、与现有技术相比，本实用新型的有益效果是：

31、1、本方案中，使用装置时，首先人员需要将熨烫的衣物放置在弧形下压头的上侧，然后在将衣物的袖口处通过两个连接夹进行夹持，夹持完毕后，通过调节机构中的零部件即可使两个连接夹的位置得以调节，两个连接夹所移动的位置可根据人员的所需进行调节，使人员需要熨烫的衣物的袖口处得以支撑，从而衣物在熨烫时更加完整，在两个齿条移动的同时会带动上下两端相远离方向固定两个t形滑板进行移动，两个t形滑板在移动时通过限位组件的限位，使t形滑板在移动时更加稳定，然后工作人员在使用plc控制器对熨烫设备和两个汽缸启动，两个汽缸的伸缩端会同时向下，两个汽缸的伸缩端同时向下时会带动弧形上压头再次向下直至将弧形下压头上部放置的衣物进行覆盖完毕，因此调节完毕后在对衣物进行熨烫时更加充分自然有形。

32、2、本方案中，连接部件中的两个限位槽和方形滑块的底端相匹配，人员可使用螺杆螺纹连接于第二螺纹孔内来调节方形滑块的位置，方形滑块套设在螺杆的外表面，因此螺杆在移动时会带动外表面的方形滑块同时移动，使方形滑块得以带动顶端固定的三角支撑块移动，三角支撑块用于对衣物进行支撑，使三角支撑块移动的位置可根据人员的所需进行选取，来对衣物进行充分支撑。

技术特征：

1.一种警服衬衣自动化熨烫结构，其特征在于，包括：

2.根据权利要求1所述的一种警服衬衣自动化熨烫结构，其特征在于：所述调节机构包括：

3.根据权利要求2所述的一种警服衬衣自动化熨烫结构，其特征在于：所述限位组件包括：

4.根据权利要求3所述的一种警服衬衣自动化熨烫结构，其特征在于：所述连接部件包括：

5.根据权利要求4所述的一种警服衬衣自动化熨烫结构，其特征在于：所述第二连接板(17)的一侧端固定连接有红外感应器(18)和监控设备(19)，所述弧形上压头(8)的顶端固定连接有弧形下压头(16)，所述弧形下压头(16)套设于两个汽缸(5)的伸缩端。

6.根据权利要求5所述的一种警服衬衣自动化熨烫结构，其特征在于：所述熨烫平台(1)的底端四角处均固定连接有支撑杆(3)，四个所述支撑杆(3)的相靠近端固定连接有第一连接板(10)，两个所述第一连接板(10)的顶端均开设有两个第一螺纹孔(11)。

技术总结
本技术提供一种警服衬衣自动化熨烫结构，属于服装加工技术领域，该警服衬衣自动化熨烫结构，包括熨烫平台，所述熨烫平台的顶端固定连接有上侧连接座，所述上侧连接座的顶端固定连接有两个汽缸；第二连接板，所述第二连接板固定连接于上侧连接座的一侧端；工作人员在使用PLC控制器对熨烫设备和两个汽缸启动，两个汽缸的伸缩端会同时向下，两个汽缸的伸缩端同时向下时会带动弧形上压头再次向下直至将弧形下压头上部放置的衣物进行覆盖完毕，因此调节完毕后在对衣物进行熨烫时更加充分自然有形。

技术研发人员：狄庆锋,张君才,李正尧
受保护的技术使用者：吉林省方大制衣有限公司
技术研发日：20221130
技术公布日：2024/1/13
