一种清洗机的制作方法

本技术涉及印染设备，更具体地涉及一种清洗机。

背景技术：

1、近几年，国家把印染行业的技术改造列入纺织行业重点支持的行业之一，同时在技术开发和科技攻关方面也给予了相应政策支持，使我国印染行业在质量、品种和效益等方面得到很大改善，整体竞争力有所提高，在涤纶纤维面料的染色印染后，布匹上附着的棉絮与杂质或机体内的沾污会影响到染布的质量，因此需要进行后续的清洗。

2、然而现有的清洗机，在清洗的过程中会造成大量碱度高的工业废水，对环境危害很大，其次，现有的清洗机在清洗后的烘干装置效率不高，容易成卷布匹，储存时由于潮湿造成发霉变形，使面料品质下降。

3、因此需要一种清洗机来解决上述问题。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种清洗机，以解决上述背景技术中存在的问题。

2、本实用新型提供如下技术方案：一种清洗机，包括清洗池，所述清洗池的侧面固定连接有第一保护壳，所述清洗池远离第一保护壳的侧面固定连接有超声波清洗机，所述清洗池侧面的顶部开设有第一通孔，所述第一通孔的内侧活动连接有输入辊，所述输入辊的一端固定连接有输入电机，所述输入电机的侧面固定连接有清洗池，所述清洗池侧面的中部开设有第二通孔，所述第二通孔的内侧活动连接有清洗辊，所述清洗辊的侧面固定连接有第一锥形齿轮，所述第一锥形齿轮与第二锥形齿轮相互啮合，所述第二锥形齿轮的内侧固定连接有第一控制杆，所述第一控制杆固定连接有清洗电机，所述清洗电机的侧面固定连接有第一保护壳。

3、进一步的，所述清洗池侧面的顶部远离第一通孔开设有第三通孔，所述第三通孔的内侧活动连接有输出辊，所述输出辊的一端固定连接有输出电机，所述清洗池的侧面靠近输出辊开设有输出槽。

4、进一步的，所述输出槽的内侧固定连接有输出块，所述输出块的侧面开设有第四通孔，所述第四通孔的内侧活动连接有挤压辊，所述挤压辊的一端固定连接有挤压电机，所述输出块靠近挤压电机的一侧固定连接有第二保护壳，所述挤压电机远离挤压辊的一侧固定连接有第二保护壳。

5、进一步的，所述输出槽远离清洗池的侧面固定连接有固定支架，所述固定支架的侧面开设有第五通孔，所述第五通孔的内侧活动连接有熨干辊，所述熨干辊的内部固定连接有加热管，所述熨干辊的侧面固定连接有第三锥形齿轮，所述第三锥形齿轮与第四锥形齿轮相互啮合，所述第四锥形齿轮的内侧固定连接有第二控制杆，所述第二控制杆的一端固定连接有熨干电机，所述固定支架靠近第三锥形齿轮的一侧固定连接有第三保护壳，所述熨干电机远离第二控制杆的一侧固定连接有第三保护壳。

6、进一步的，所述清洗池侧面的底部开设有排水孔，所述排水孔的内侧固定连接有排水管，所述排水管的顶部开设有第六通孔，所述第六通孔的内侧活动连接有阻水块，所述排水管的侧面固定连接有过滤桶，所述过滤桶侧面的底部开设有第七通孔，所述第七通孔的内侧固定连接有排水管，所述排水管侧面的顶部开设有第八通孔，所述第八通孔的内侧固定连接有出水管。

7、进一步的，所述排水管内腔的中部固定连接有第一过滤层，所述排水管的内腔位于第一过滤层底部固定连接有第二过滤层，所述排水管的内腔位于第二过滤层底部固定连接有第三过滤层。

8、本实用新型的技术效果和优点：

9、1．本实用新型通过设有第一过滤层、第二过滤层以及第三过滤层，有利于对清理废水进行针对性的物化和生物处理，从而高效准确的去除各种废水中的污染物，从而使大量的水资源可以回收循环利用。

10、2．本实用新型通过设有熨干辊和加热管，有利于对清洗后的面料进行干燥处理，避免面料潮湿造成发霉变形，而且可以避免面料成卷布匹，有效的提高了面料的品质。

技术特征：

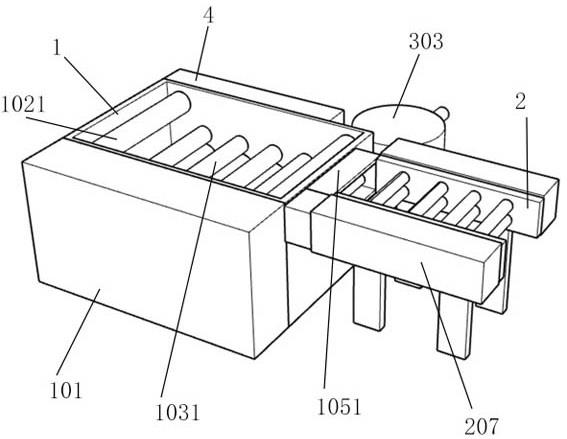

1.一种清洗机，包括清洗池（1），其特征在于：所述清洗池（1）的侧面固定连接有第一保护壳（101），所述清洗池（1）远离第一保护壳（101）的侧面固定连接有超声波清洗机（4），所述清洗池（1）侧面的顶部开设有第一通孔（102），所述第一通孔（102）的内侧活动连接有输入辊（1021），所述输入辊（1021）的一端固定连接有输入电机（1022），所述输入电机（1022）的侧面固定连接有清洗池（1），所述清洗池（1）侧面的中部开设有第二通孔（103），所述第二通孔（103）的内侧活动连接有清洗辊（1031），所述清洗辊（1031）的侧面固定连接有第一锥形齿轮（1032），所述第一锥形齿轮（1032）与第二锥形齿轮（1033）相互啮合，所述第二锥形齿轮（1033）的内侧固定连接有第一控制杆（1034），所述第一控制杆（1034）固定连接有清洗电机（1035），所述清洗电机（1035）的侧面固定连接有第一保护壳（101）。

2.根据权利要求1所述的一种清洗机，其特征在于：所述清洗池（1）侧面的顶部远离第一通孔（102）开设有第三通孔（104），所述第三通孔（104）的内侧活动连接有输出辊（1041），所述输出辊（1041）的一端固定连接有输出电机（1042），所述清洗池（1）的侧面靠近输出辊（1041）开设有输出槽（105）。

3.根据权利要求2所述的一种清洗机，其特征在于：所述输出槽（105）的内侧固定连接有输出块（1051），所述输出块（1051）的侧面开设有第四通孔（1052），所述第四通孔（1052）的内侧活动连接有挤压辊（1053），所述挤压辊（1053）的一端固定连接有挤压电机（1054），所述输出块（1051）靠近挤压电机（1054）的一侧固定连接有第二保护壳（1055），所述挤压电机（1054）远离挤压辊（1053）的一侧固定连接有第二保护壳（1055）。

4.根据权利要求3所述的一种清洗机，其特征在于：所述输出槽（105）远离清洗池（1）的侧面固定连接有固定支架（2），所述固定支架（2）的侧面开设有第五通孔（201），所述第五通孔（201）的内侧活动连接有熨干辊（202），所述熨干辊（202）的内部固定连接有加热管（2021），所述熨干辊（202）的侧面固定连接有第三锥形齿轮（203），所述第三锥形齿轮（203）与第四锥形齿轮（204）相互啮合，所述第四锥形齿轮（204）的内侧固定连接有第二控制杆（205），所述第二控制杆（205）的一端固定连接有熨干电机（206），所述固定支架（2）靠近第三锥形齿轮（203）的一侧固定连接有第三保护壳（207），所述熨干电机（206）远离第二控制杆（205）的一侧固定连接有第三保护壳（207）。

5.根据权利要求1所述的一种清洗机，其特征在于：所述清洗池（1）侧面的底部开设有排水孔（106），所述排水孔（106）的内侧固定连接有排水管（3），所述排水管（3）的顶部开设有第六通孔（301），所述第六通孔（301）的内侧活动连接有阻水块（302），所述排水管（3）的侧面固定连接有过滤桶（303），所述过滤桶（303）侧面的底部开设有第七通孔（3031），所述第七通孔（3031）的内侧固定连接有排水管（3），所述排水管（3）侧面的顶部开设有第八通孔（3032），所述第八通孔（3032）的内侧固定连接有出水管（307）。

6.根据权利要求5所述的一种清洗机，其特征在于：所述排水管（3）内腔的中部固定连接有第一过滤层（304），所述排水管（3）的内腔位于第一过滤层（304）底部固定连接有第二过滤层（305），所述排水管（3）的内腔位于第二过滤层（305）底部固定连接有第三过滤层（306）。

技术总结
本技术涉及印染设备技术领域，且公开了一种清洗机，包括清洗池，清洗池的侧面固定连接有第一保护壳，清洗池远离第一保护壳的侧面固定连接有超声波清洗机，清洗池侧面的顶部开设有第一通孔，第一通孔的内侧活动连接有输入辊，输入辊的一端固定连接有输入电机，输入电机的侧面固定连接有清洗池，清洗池侧面的中部开设有第二通孔，第二通孔的内侧活动连接有清洗辊，清洗辊的侧面固定连接有第一锥形齿轮，第一锥形齿轮与第二锥形齿轮相互啮合，第二锥形齿轮的内侧固定连接有第一控制杆，所述第一控制杆固定连接有清洗电机，清洗电机的侧面固定连接有第一保护壳；有利于对清理废水回收循环利用，提高对清洗后的面料进行干燥处理。
